Кабель ВВГнг(A)-LS 4*16 мк(N)-0,66кВ (медь)

Кабель силовой медный ВВГнг(А)-LS предназначен для стационарной установки в электрические сети напряжением до 660 В частотой 50 Гц.
Применяется в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.

Монтируется в электроустановках стационарного типа, которые работают в помещениях с высокими требованиями в отношении пожарной безопасности.
Характеризуется низкой горючестью, сниженным газо- и дымовыделением при воздействии пламени (Low Smoke).
Не распространяет горение при групповой прокладке по категории А.
Образование дыма при горении (тлении) кабеля ВВГнг(А)-LS не приводит к снижению светопроницаемости более чем на 50%.

Соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Является аналогом (заменой) импортных кабелей NYY-J, NYY-O, CYKY, NYM.

Кабель ВВГнг(А)-LS используется для общепромышленного применения, в том числе на атомных станциях.
Применяется в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабель ВВГнг(А)-LS не проходит современные требования по безопасности продуктов пиролиза.

Размеры и вес

Максимальный наружный диаметр, мм	18,9
Максимальный расчетный вес, кг/км	888

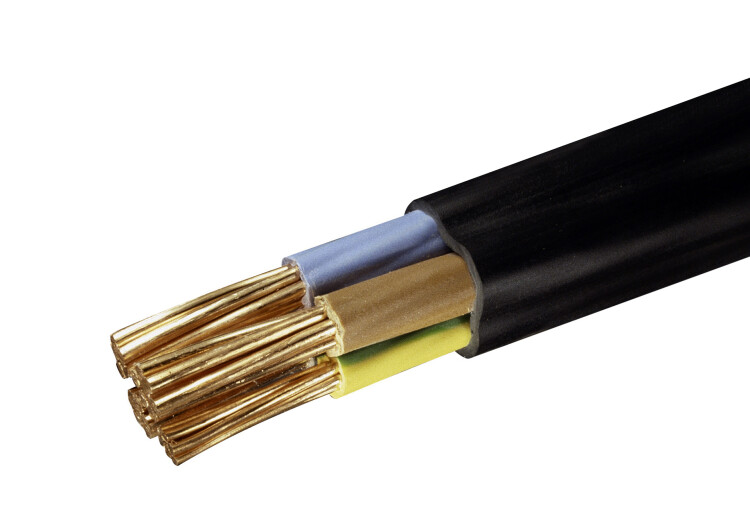

Конструкция и материалы

1. Медные многопроволочные жилы круглой формы класса гибкости 1 или 2 (ГОСТ 22483-2012).


2. Изоляция из поливинилхлоридной композиции, обладает пониженной пожароопасностью и низким выделением дыма.
   Изоляция жил имеет различную окраску: желто-зеленую (жила заземления), голубую (нулевая жила).


3. Заполнение из поливинилхлоридной композиции пониженной пожарной опасности.


4. Наружная оболочка из ПВХ композиции, обладающей пониженной пожароопасностью и пониженным дымовыделением.

Технические характеристики

Число и сечение токопроводящих жил	4 х 16 кв.мм
Исполнение	круглый кабель
Номинальное переменное напряжение, В	660
Частота тока, Гц	50
Сопротивление изоляции жил, МОм/км	5,8 при +20°С
Допустимая токовая нагрузка при прокладке на воздухе, А	78
Допустимая токовая нагрузка при прокладке в земле, А	94
Допустимый ток односекундного короткого замыкания, кА	1,74
Диапазон температуры эксплуатации, °С	-50... +50
Климатическое исполнение и категория размещения	УХЛ 1, 5 (ГОСТ 15150)
Минимальный радиус изгиба при прокладке, наружных диаметров	7,5
Минимальная температура воздуха при монтаже, °С	-15
Относительная влажность воздуха при монтаже, не выше	98
Предельно допустимая температура кабеля при работе, °С	+70
Допустимая температура нагрева жил при перегрузке / при токах короткого замыкания, не более, °C	+90 / +160
Продолжительность короткого замыкания, не более, сек.	5
Класс пожарной опасности по ГОСТ 31565-2012	П1б.8.2.2.2
Срок службы при соблюдении всех условий эксплуатации, не менее	30

Внимание!

• Запрещен монтаж кабеля в траншеях без использования специальных средств его защиты от повреждений.

Расшифровка условных обозначений

ВВГнг(A)-LS 4*16 мк(N)-0,66кВ:

• В - изоляция из негорючего ПВХ пластиката с пониженным дымовыделением.
• В - оболочка из негорючего ПВХ пластиката с пониженным дымовыделением.

• Г - не имеет брони.
• нг - ПВХ пластикат пониженной пожарной опасности.

• (А) - индекс пожарной безопасности, означает, что кабель не распространяет горение при прокладке в пучках.
• LS - кабель имеет пониженное дымовыделение при горении (тлении).

• 4 - количество токопроводящих жил.
• 16 - сечение жил в квадратных миллиметрах.

• мк - жилы в многопроволочном круглом исполнении.
• 0,66кВ - кабель рассчитан на напряжение 660 вольт.
