Описание и характеристики

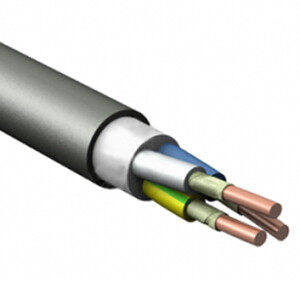

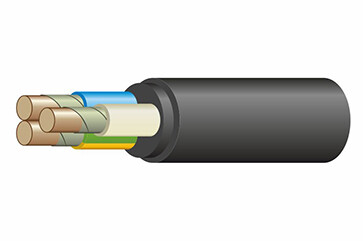

Кабель ВВГнг(А)-FRLS 3 х 2,5 кв.мм
Кабель ВВГнг(А)-FRLS предназначен для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении 0,66 кВ (ТУ 16.К19-11-2000) и 1 кВ (ТУ 16.К71-337-2004).
Кабель подходит для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97, ПНАЭГ-01-011 (ТУ 16.К71.-337-2004).
Кабель используется для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.
Кабель не распространяет горение при групповой прокладке по категории А.
Дымооборазование при горении и тлении кабеля не приводит к снижению светопроницаемости в испытательной камере более чем на 50 %.
Класс пожарной опасности П1б.1.2.2.2 по ГОСТ 31565-2012.
Конструкция и материалы
- Токопроводящие жилы медные однопроволочные или многопроволочные, круглой или секторной формы, класса 1 или 2 по ГОСТ 22483.
- Термический барьер - обмотка из слюдосодержащих лент.
- Изоляция из поливинилхлоридного пластиката пониженной пожарной опасности.
Изолированные жилы многожильного кабеля имеют отличительную расцветку.
Изоляция нулевых жил выполняется синего цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой) расцветки.
- Скрутка - изолированные жилы двух-, трех-, четырех- и пятижильного кабеля скручены.
- Кабель должен иметь все жилы одинакового сечения.
Допускается изготовление четырехжильного кабеля с одной жилой меньшего сечения (жилой заземления или нулевой).
- Внутренняя оболочка из ПВХ пластиката пониженной пожарной опасности.
- Наружная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности.
Технические характеристики
| Число и сечение токопроводящих жил | 3 х 2,5 кв.мм |
| Допустимые токовые нагрузки на переменном токе (ГОСТ 31996-2012), А | 27 (на воздухе) / 36 (в земле) |
| Климатическое исполнение | В, категории размещения 1 - 5 (ГОСТ 15150) |
| Диапазон температур эксплуатации, °С | -50... +50 |
| Относительная влажность воздуха при температуре до +35 °С, % | до 98 |
| Температура при прокладке и монтаже без предварительного подогрева, не ниже, °С | -15 |
| Минимальный радиус изгиба при прокладке, не менее, наружных диаметров | 10 (одножильный) / 7,5 (многожильный) |
| Огнестойкость кабеля, не менее, минут | 180 |
| Длительно допустимая температура нагрева жил при эксплуатации, °С | +70 |
| Допустимая температура нагрева жил при коротком замыкании, не более, °С | +250 |
| Продолжительность короткого замыкания, не более, секунд | 5 |
| Допустимая температура нагрева жил в режиме перегрузки, не более, °С | +90 |
| Предельная температура токопроводящих жил по условиям невозгорания при коротком замыкании, не более, °С | +400 |
| Срок службы, не менее, лет | 30 |
| Срок хранения, не более, лет | 2 - на открытых площадках, 5 - под навесом, 10 - в закрытых помещениях |
