Описание и характеристики

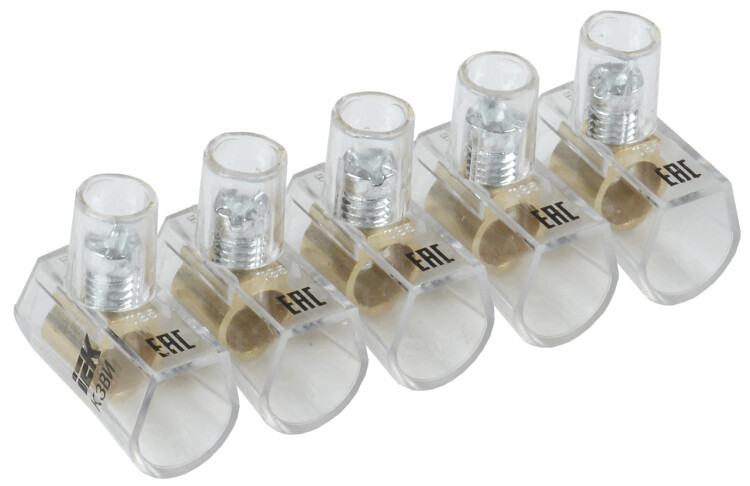

Зажим винтовой концевой изолированный КЗВИ 6,0 кв.мм (5 х 1) IEK UZVK-06-5 (40 А), прозрачный
Зажимы винтовые контактные изолированные КЗВИ предназначены для электрического и механического соединения медных и алюминиевых проводников со специальной подготовкой или без специальной подготовки сечением от 1,5 до 25 кв.мм в цепях переменного и постоянного тока напряжением до 450 В.
Корпус КЗВИ полностью защищает винтовые контактные группы от замыкания между собой или на металлический корпус подключаемого электротехнического изделия.
Преимущества
- Защита проводов от повреждения.
- Винтовое соединение устойчиво к вибрации.
- Исключается возможность замыкания на корпус электроустановки.
Размеры
| Размеры, мм | ||||||
|---|---|---|---|---|---|---|
| L | W | H | h | E | OD | M |
| 67,5 | 22,8 | 22,5 | 12,7 | 14 | 6,4 | 5 |
Материалы и цвета
| Цвет изоляции | Прозрачный |
| Материал зажима | латунь |
Технические характеристики
| Тип изделия | зажим винтовой концевой изолированный |
| Допустимый длительный ток, А | 40 |
| Минимальное сечение подключаемых проводников, кв.мм | 2 х 2,5 |
| Максимальное сечение подключаемых проводников, кв.мм | 2 х 6,0 |
| Максимальный крутящий момент затяжки винтовых зажимов, Н*м | 2,0 |
| Максимальное рабочее напряжение Ue, В | 450 |
| Напряжение по изоляции Ui, В | 500 |
| Номинальная частота, Гц | 50 |
| Тип электрического соединения | винтовой |
| Место соединения | сверху |
| Количество полюсов | 1 |
| Количество защимных клемм на 1 полюс | 1 |
| Диапазон рабочих температур, °C | -25... +85 |
| Относительная влажность воздуха, не более, % | 75 (при t +15 °C)* |
| Степень защиты от пыли и влаги | IP20 (ГОСТ 14254) |
| Климатическое исполнение и категория размещения | УХЛ3.1 (ГОСТ 15150) |
| Срок службы, лет | 5 |
* Допускается эксплуатация зажимов при относительной влажности воздуха 98 % и температуре +25 °C.
