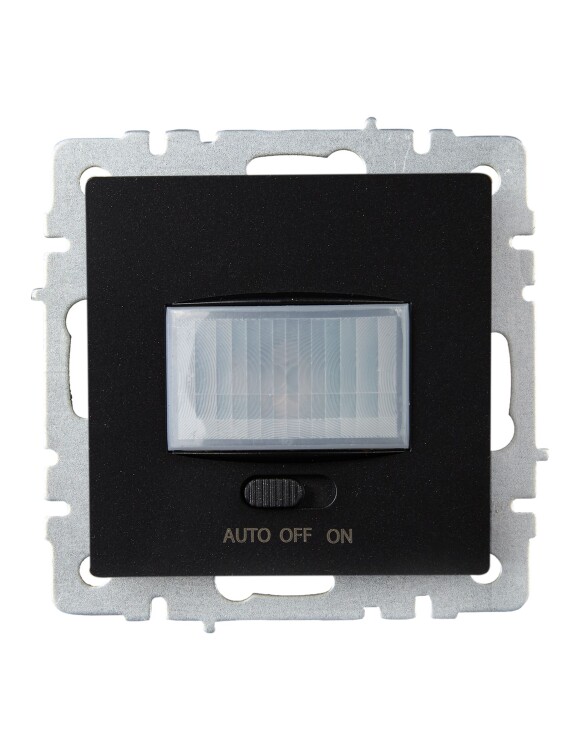

Датчик движения скрытый 500Вт 6м 160гр черный IP20 IEK Брайт

Датчик движения IEK ДС10-1-БрЧ Brite (500 Вт, дальность 6 м, угол обнаружения 160°, IP20) скрытой установки, черный

Датчик движения IEK серии электроустановочных изделий Brite для скрытой установки внутри помещений.
Датчик предназначен для автоматического включения нагрузки при появлении движущихся объектов в зоне обнаружения датчика и выключения нагрузки, с возможностью настройки времени отключения, уровня освещенности.
Основная область применения датчика - управление внутренним освещением.

Устанавливается в монтажную коробку диаметром 65 мм, глубиной 40 мм на высоте от 0,8 до 1,4 м.



Для изготовления электроустановочных изделий Brite IEK использованы материалы премиум-класса.
Цветовая палитра и широкий ассортимент позволяют решить все задачи при строительстве и ремонте жилой и коммерческой недвижимости, выполнить современные интерьеры в едином стиле.
В линейке Brite 10 цветовых решений, 3 уникальные фактуры.

Преимущества

• Гармоничный дизайн.
• Широкий ассортимент.

• Высококачественные материалы.
• Механизмы изделий из негорючего пластика, луженые токопроводящие контактные группы Al/Cu.

• Универсальность и взаимозаменяемость.
• Надежность в эксплуатации.

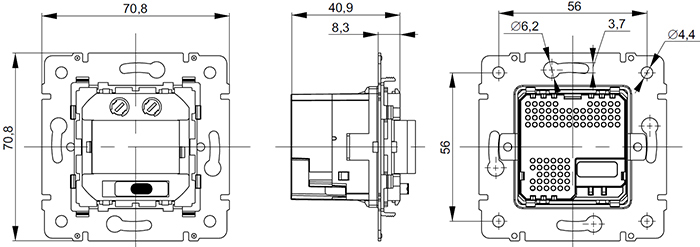

Размеры

Материалы и цвета

Цвет лицевой панели	Черный
Тип поверхности лицевой панели	матовый
Материал лицевой панели	поликарбонат
Материал суппорта	металл с антикоррозийным покрытием
Материал механизма	поликарбонат
Покрытие контактов	лужение

Особенности конструкции



Функциональные особенности

• Регулятор выдержки времени включения датчика Time и регулятор освещенности LUX находятся под лицевой паннелью, которая снимается с помощью отвертки.

• Регулировка осуществляется с помощью отвертки с прямым шлицем.

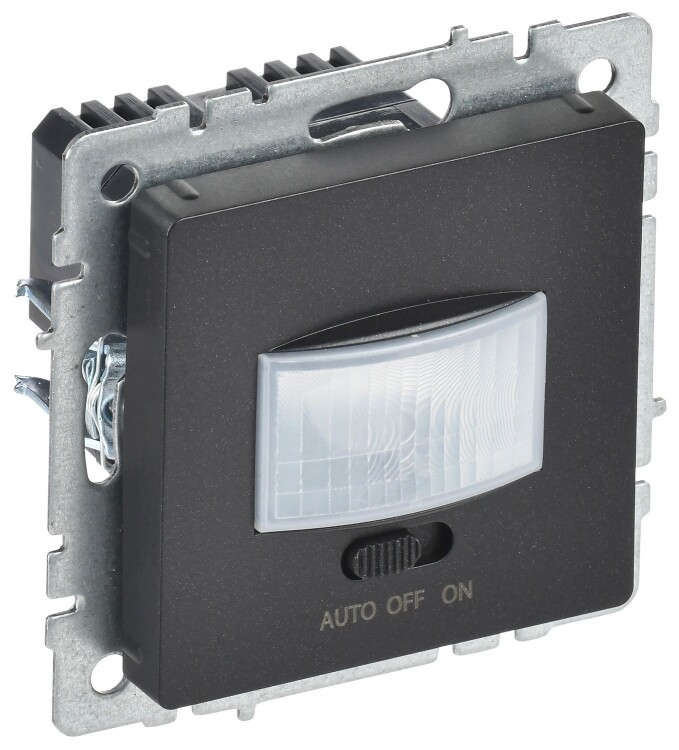

• Датчик может работать в 3 режимах в зависимости от положения функционального переключателя ON / OFF / Auto:
  ON - нагрузка постоянно включена независимо от наличия движения в зоне охвата датчика;
  OFF - датчик движения и нагрузка отключены;
  Auto - датчик движения включен, включение нагрузки произойдет автоматически при обнаружении движения в зоне охвата датчика.

Технические характеристики

Артикул	BR-MS10-N-150-05-K02
Тип изделия	датчик движения пассивный инфракрасный (PIR)
Исполнение	механизм с суппортом и лицевой панелью, без рамки
Диапазон рабочего напряжения, В	АС 160 - 230
Номинальное напряжение, В	АС 230
Частота тока, Гц	50
Номинальный ток, А	2,5
Мощность нагрузки, Вт	500 (лампы накаливания) / 200 (led лампы)
Регулировка порога срабатывания по чувствительности	есть
Регулировка порога срабатывания по освещенности	есть
Рабочий цикл	20 сек. - 6 мин.
Диапазон регулировки порога освещенности	10... 1275
Диапазон рабочих температур, °C	-25... +45
Степень защиты от пыли и влаги	IP20
Тип монтажа	скрытая установка

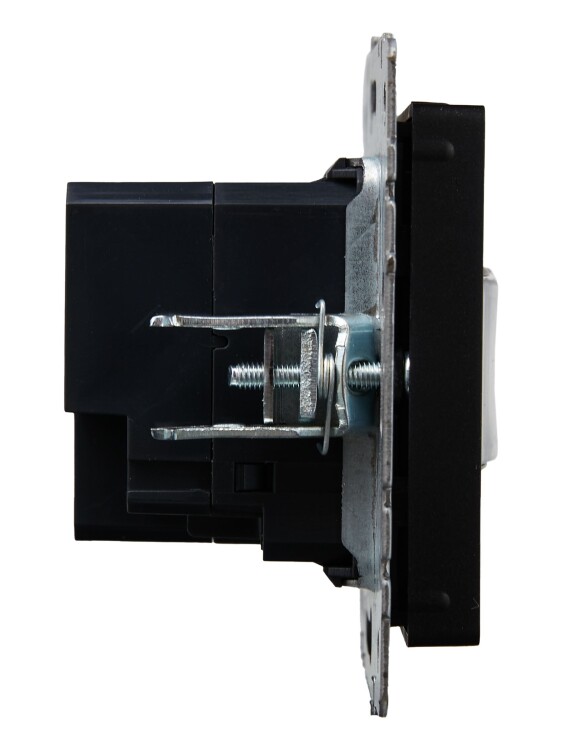

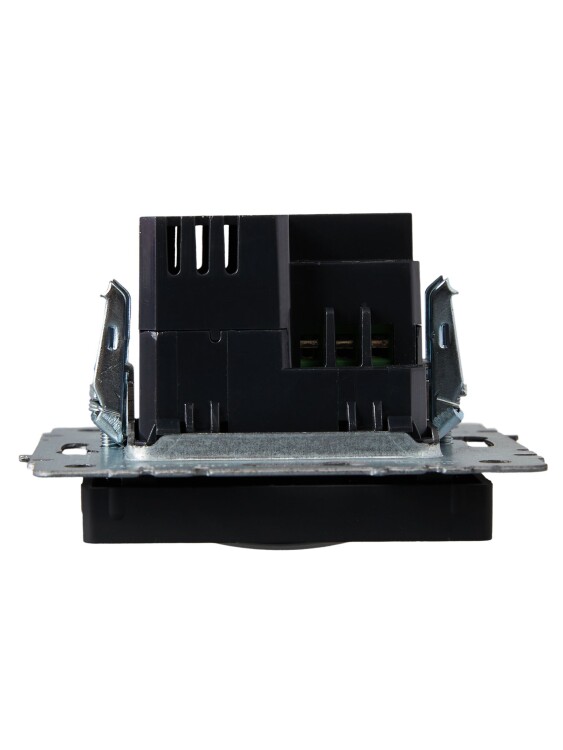

Способ крепления	в распор (лапками) / винтами
Высота установки, м	0,8 - 1,4
Максимальная дальность передачи в сторону, м	6
Максимальная дальность передачи по фронту, м	3
Угол обнаружения по горизонтали, градусов	160
Диаметр зоны детектирования на уровне пола, м	6
Способ монтажа	в монтажную коробку

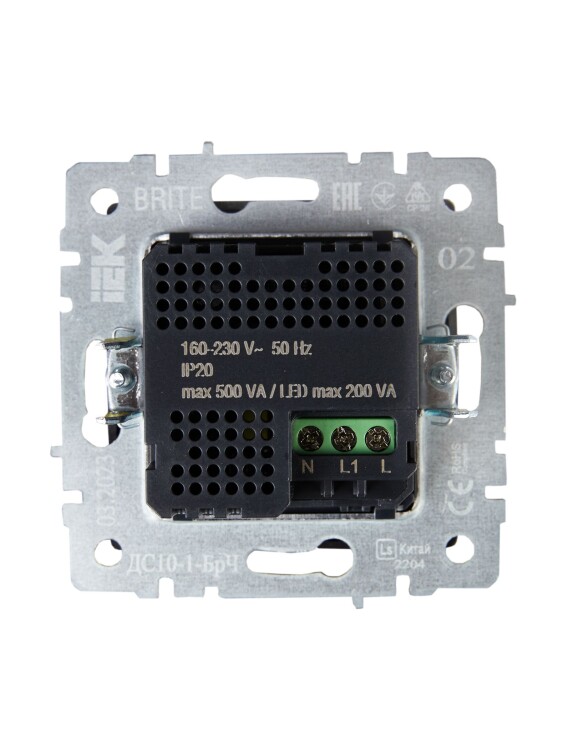

Способ подключения	винтовые зажимы
Сечение присоединяемых проводников, кв.мм	1,0 - 2,5
Срок службы, лет	10

Рекомендации по установке

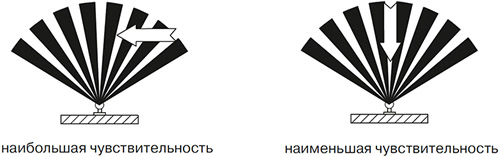

• При выборе места установки датчика необходимо учитывать, что наибольшую чувствительность датчик движения имеет, когда движущийся объект перемещается перпендикулярно лучам зоны обнаружения.



• Факторы, которые могут вызвать ошибочное срабатывание датчика: кондиционнеры, близко расположенные приборы с вращающимися лопастями, проезжающие автомобили (тепло от двигателей), деревья и кустарники в ветреную погоду, электромагнитные помехи от грозы или статические предгрозовые разряды.

Подключение

Питание датчика должно осуществляться через защитное устройство (автоматический выключатель, предохранитель).

Схемы подключения:

• Выход датчика на рабочий режим в течение 30 секунд после подачи питания.
• Отключение нагрузки произойдет через 10 секунд.
• После подключения протестируйте датчик и настройте необходимые параметры.
