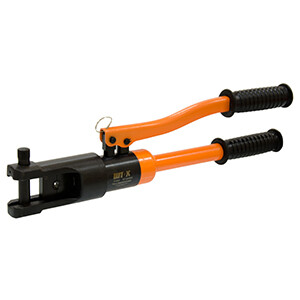

Пресс гидравлический ручной Shtok ПГ-300К
Пресс гидравлический ручной со встроенным насосом ПГ-300К предназначен для оконцевания и соединения алюминиевых и медных жил изолированных проводов и кабелей в диапазоне сечений от 10 до 300 кв.мм способом опрессовки с использованием кабельных наконечников и гильз стандарта DIN с помощью набора шестигранных матриц.
Модель с литерой "К" в названии оснащена предохранительным клапаном ограничения давления.
Он позволяет избежать избыточного давления и предотвращает выход инструмента из строя.
Клапан настроен таким образом, что при смыкании матриц и достижении необходимого усилия опрессовки, происходит блокирование дальнейшего нагнетания рабочей жидкости в систему.
Преимущества
- Одна из самых простых и неприхотливых моделей, выполняющая основной объем работ, связаных с оконцеванием кабельных жил в широком диапазоне сечений от 10 до 300 кв.мм.
- Инструмент прошел коренную модернизацию, в результате чего увеличилась скорость выборки холостого хода, то есть повысилась производительность.
- Предохранительный клапан позволяет защитить инструмент от поломок и контролирует качество опрессовки.
- Инструмент можно разблокировать из любого положения.
Размеры и вес
| Длина, мм | 475 |
| Вес, не более, кг | 3,6 |
Конструкция и принцип работы
- Внутри гидравлического узла с одной стороны смонтированы рабочий поршень с манжетой, пружина для возврата поршня в исходное положение, с другой - цилиндр нагнетательный и плунжер.
- При качании рычага пресса плунжер насоса, совершая возвратно-поступательное движение, создаёт избыточное давление, в результате чего масло под давлением попадает в рабочий цилиндр и перемещает рабочий поршень.
- Поршень, в свою очередь, воздействуя на матрицу, обеспечивает необходимое давление на обжимаемую деталь.
- Возврат поршня в исходное положение осуществляется возвратной пружиной при открытом запорном клапане, соединяющем посредством каналов рабочую полость цилиндра с масляным баллоном.
Технические характеристики
| Профиль сечения в месте опрессовки | шести гранник |
| Регламентирующий стандарт на матрицы | DIN 48083 |
| Максимальное усилие, развиваемое рабочим поршнем, т | 7 |
| Ход рабочего поршня, мм | 18 |
Порядок работы
- Выбрать матрицы в соответствии с сечением жил.
- Вставить матрицы в рабочую голову.
- Поместить жилу с наконечником (гильзой) между матрицами.
- Завернуть запорный клапан до отказа.
- Качанием рычага произвести опрессовку до момента соприкосновения матриц.
- Отвернуть на пол-оборота запорный клапан, при этом поршень возвращается в исходное положение.
В случае необходимости разблокировать пресс можно на любом этапе опрессовки.
Для этого надо отвернуть запорный клапан на пол-оборота.
Внимание!
Во избежание поломки пресса не следует качать рычаг после соприкосновения матриц.
Рекомендации по опрессовке
- Опрессовку следует производить, ориентируясь на разметку мест опрессовки на хвостовике.
- Опрессовку хвостовика наконечника следует начинать со стороны лапки, двигаясь к концу хвостовика.
- При опрессовке кабельных гильз начинать опрессовку следует от середины и двигаться к концу гильзы.
- Рекомендованное количество опрессовок при использовании матриц пресса ПГ-300К указано в таблице.
В крайнем случае, если на наконечнике / гильзе нет обозначения места опрессовки, опрессовку следует производить таким образом, чтобы расстояние между местами опрессовки было примерно равно ширине следа опрессовки.
Опрессовывать в таком случае нужно, используя всю длину хвостовика.
 |
 |
 |
| Опрессовка наконечника DIN | Опрессовка гильзы | Опрессовка наконечника "Стандарт"* |
* Под наконечником "Стандарт" понимается тонкостенный наконечник, близкий по параметрам к стандарту DIN.
Рекомендованное количество опрессовок наконечника DIN
| Сечение, кв.мм | Медные наконечники | Алюминиевые наконечники |
|---|---|---|
| 10 | 1 | 2 |
| 16 | 1 | 2 |
| 25 | 1 | 2 |
| 35 | 1 | 2 |
| 50 | 1 | 2 |
| 70 | 1 | 3 |
| 95 | 1 | 3 |
| 120 | 1 | 3 |
| 150 | 1 | 3 |
| 185 | 1 | 3 |
| 240 | 2 | 3 |
| 300 | 2 | 3 |
Возможные неисправности и методы их устранения
| Неисправность | Причины | Способ устранения |
|---|---|---|
| Пресс не качает или не развивает максимального усилия. |
Отсутствие масла в масляном баллоне или его наличие ниже установленной нормы. |
|
| Течь масла из-под рабочего поршня. | Сработалась манжета. |
|
Условия транспортировки, хранения и эксплуатации
- Температура эксплуатации: -15... +40 °С.
- Температура транспортировки: -25... +50 °С.
- Относительная влажность: 20 - 90 % без конденсата.
- В случае нахождения изделия при температурах ниже -15 °С перед началом работы необходимо выдержать изделие 3 часа при температуре выше +10 °С.
- Хранение, обслуживание и ремонт следует осуществлять в специально отведенном для этого месте.
- После работы удалите остатки материала, грязи и влаги, тщательно протрите инструмент ветошью, при необходимости произведите дополнительную смазку.
- Не допускайте ударов по инструменту и его падения.
- В помещении, где хранится инструмент, не должно быть среды, вызывающей коррозию материалов, из которых он изготовлен.
- При длительном хранении необходимо смазать инструмент антикоррозийной смазкой.
Комплектация
- Пресс гидравлический ПГ-300К.
- Набор шестигранных матриц сечением 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300 кв.мм.
- Манжеты запасные (комплект).
- Ящик для переноски и хранения.
