Описание и характеристики

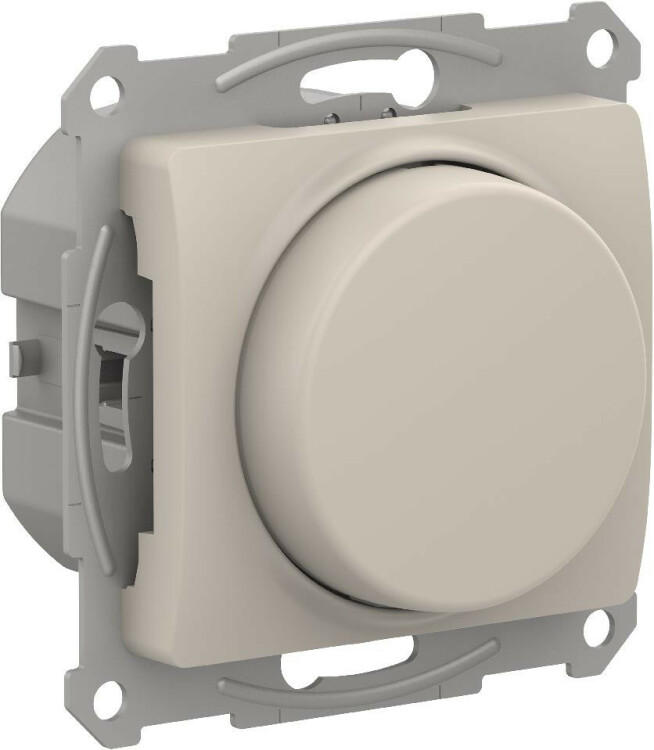

Светорегулятор поворотно-нажимной Systeme Electric GSL000923 Glossa (400 Вт, LED, RC) скрытой установки, молочный
Универсальный поворотно-нажимной светорегулятор (диммер) для нагрузки мощностью до 400 Вт предназначен для коммутации и регулировки яркости ламп накаливания, галогенных ламп, низковольтных галогенных ламп и диммируемых светодиодных ламп в сети переменного тока частотой 50 Гц номинальным напряжением 230 В.
На упаковке светодиодных ламп обязательно должна быть нанесена надпись "dimmable" или иное указание, что светодиодная лампа поддерживает функцию регулирования яркости (диммирование).
Свет включается и выключается нажатием ручки светорегулятора, а уровень освещенности (яркость ламп) регулируется ее вращением.
Предусмотрена возможность регулировки минимального уровня яркости ламп.
При подключении второго переключателя диммер может использоваться как проходной переключатель.
Диммер имеет электронную защиту от короткого замыкания, перенапряжения, перегрузки и перегрева.
Размеры и вес
| Высота суппорта, мм | 71 |
| Ширина суппорта, мм | 71 |
| Глубина устройства общая, мм | 46 |
| Глубина встраивания, мм | 40 |
| Вес, г | 122 |
Материалы и цвета
| Цвет лицевой панели | Молочный |
| Тип поверхности лицевой панели | глянцевый |
| Материал лицевой панели | термопласт* |
| Материал монтажной рамы | оцинкованная сталь |
* Не содержит галогенов.
Технические характеристики
| Тип изделия | светорегулятор (диммер) |
| Конструктивное исполнение | механизм с суппортом и лицевой панелью, без рамки |
| Управление | поворотно-нажимная кнопка (роторная) |
| Напряжение, В | АС 220 - 230 |
| Частота тока, Гц | 50 - 60 |
| Тип подключаемой нагрузки | R, C, L |
| Номинальная мощность, ВА | 400 (лампы накаливания) / 150 (led лампы) |
| Минимальная нагрузка, Вт | 10 (лампы накаливания) / 3 (led лампы) |
| Защита от перегрузки и короткого замыкания | встроенная электронная* |
| Степень защиты от пыли и влаги | IP20 |
| Тип монтажа | скрытая установка |
| Способ монтажа | винтами |
| Контактные зажимы | торцевые, винтового типа |
| Сечение подключаемых проводников, кв.мм | 0,75 - 2,5 (медный провод) |
* Работа при повышенной температуре или при повышенном напряжении может привести к срабатыванию схемы тепловой защиты.
Если это произойдет, уменьшите подключенную нагрузку, чтобы предотвратить повторное срабатывание.
Подготовка к работе
Регулировка минимального уровня яркости ламп для всех типов нагрузки
При первом включении светорегулятора необходимо убедиться, что лампа горит с минимальным уровнем яркости.
Если лампа не горит или горит слишком ярко, следует перейти к процедуре установки минимального уровня яркости.
Для этого необходимо снять ручку, крышку, установить ручку, включить лампу в любом положении яркости.
Нажмите 1 раз на переключатель SW1 до щелчка.
Светорегулятор перейдет в режим установки минимального уровня яркости.
Поворотной ручкой выберите желаемый уровень минимальной яркости и кратковременно нажмите на переключатель SW1 еще раз.
Лампа должна выключиться и включиться снова. Это подтверждает сохранение выбранного минимального уровня яркости.
Выбор режима диммирования
Светорегулятор имеет три режима диммирования.
Выключите лампу.
С помощью небольшой отвертки выберите необходимый режим:
- TE auto (заводская настройка по умолчанию), подходит для большинства светодиодных ламп.
- TE - с отсечкой фазы по заднему фронту волны, требуется только для нагрузки типа R и C (емкостная).
- LE - с отсечкой фазы по переднему фронту волны, требуется только для нагрузки типа R и L (индуктивная).
Примечание
Настройка должна быть выполнена в течение 10 секунд, иначе истечет время ожидания и произойдет автоматический выход из программы без сохранения.
