Описание и характеристики

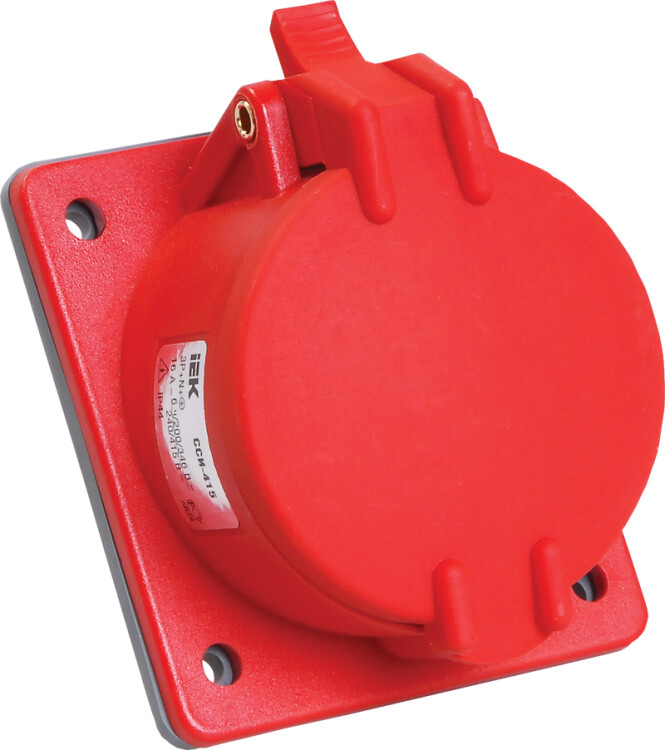

Розетка силовая встраиваемая ССИ-425 IEK PSN42-032-5 Magnum (32 A, 3P+PE+N, 200 - 240 / 346 - 415 В, IP44) с защитной крышкой
Силовые разъемы IEK серии Magnum предназначены для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно-массовых мероприятий, гостиниц, турбаз и т.д.
Разработаны в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей - профессиональных электриков и монтажников.
Конструктивное решение силовых разъемов Magnum сочетает в себе лучший мировой опыт в сочетании с рядом специализированных уникальных доработок инженеров IEK.
Преимущества
- Высокая надежность и безопасность конструкции.
Усиленная конструкция позволяет выдерживать повышенные нагрузки и жесткие условия эксплуатации.
Пластиковые детали изготавливаются из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.
Усиленная система присоединения проводников.
Крышка надежно закреплена, обеспечивает защиту от попадания внутрь разъема пыли, влаги.
На крышках розеток предусмотрен верхний рычаг и нижний зацеп для комфортного открывания крышки одной рукой.
- Эргономичность и экологичность изделий.
Шероховатая поверхность изделий обеспечивает удобный захват, что особенно важно при работе в неблагоприятных погодных условиях (например, при высокой влажности или отрицательных температурах).
- Максимальное удобство монтажа и демонтажа.
Винты на корпусе расположены максимально удобно.

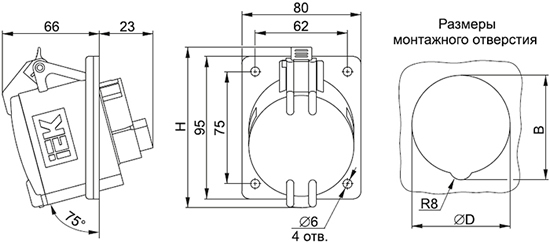

Размеры
| Размеры, мм | ||
|---|---|---|
| B | D | H |
| 82 | 74 | 107 |
Материалы и цвета
| Цветовая кодировка | Красный |
| Материал корпуса | пластик |
Технические характеристики
| Тип изделия | розетка силовая |
| Исполнение | стационарная, с защитной крышкой, профиль угловой |
| Число контактов | 3P+PE+N |
| Количество полюсов | 3 |
| Диапазон рабочего напряжения, В | 200... 240 / 346... 415 |
| Номинальная частота сети, Гц | 50 - 60 |
| Номинальный ток, А | 32 |
| Номинальное напряжение по изоляции, В | 500 |
| Ориентация заземляющего контакта (по циферблату часов) | 6 ч. |
| Рабочая температура, °С | -25... +40 |
| Степень защиты от пыли и влаги | IP44 |
| Группа механического исполнения | М1 (по ГОСТ 17516.1) |
| Тип монтажа | скрытая установка |
| Тип подключения | клемма винтовая |
| Поперечное сечение подключаемых проводников, кв.мм | 2,5 - 10 |
| Наличие блокировки | нет |
| Срок службы, лет | 15 |
Расшифровка условных обозначений
Пример: ССИ-013 Magnum.
- ССИ - силовые соединители.
- 0 - вид (0 - вилка переносная, 1 - розетка стационарная, 2 - розетка переносная (коннектор), 4 - розетка наклонная скрытой установки, 5 - вилка стационарная).
- 1 - величина тока, А (1 - 16, 2 - 32, 3 - 63, 4 - 125).
- 3 - число контактов (3 - 2P+PE; 4 - 3P+PE; 5 - 3P+PE+N).
- Magnum - серия.
