Описание и характеристики
Кабель АВВГ, АВВГнг, АВВГнг(А)-LS на 660, 1000 В
Кабель силовой марок АВВГ, АВВГнг, АВВГнг(А)-LS предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частотой 50 Гц.
Применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе.
Не рекомендуется для прокладки в земле (траншеях).
Кабель марки АВВГ не распространяет горение при одиночной прокладке.
Кабель марки АВВГнг не распространяет горение при прокладке в пучках.
Кабель марки АВВГнг(А)-LS не горит при групповой прокладке по категории А согласно ГОСТ-Р 53315-2009 (маркировка LS означает низкое выделение дыма и газа при нагреве).
Кабель марок АВВГ, АВВГнг, АВВГнг(А) изготовлен по ТУ 16-705.499-2010, соответствует требованиям ГОСТ 31996-2012.
Кабель марки АВВГнг(А)-LS изготовлен ТУ 16.К71-310-2001, соответствует требованиям ГОСТ 31996-2012.

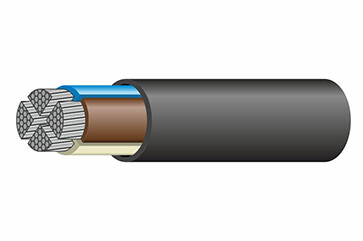

Конструкция и материалы
- Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, класса 1 или 2 по ГОСТ 22483:
- однопроволочная круглая (обозначение "ок" в наименовании);
- однопроволочная секторная (обозначение "ос");
- многопроволочная круглая (обозначение "мк");
- многопровлочная секторная (обозначение "мс").
- Изоляция - из поливинилхлоридного пластиката (для АВВГнг - из ПВХ пониженной горючести).
Изолированные жилы многожильного кабеля имеют отличительную расцветку.
Изоляция нулевых жил выполняется голубого цвета.
Изоляция жил заземления выполняется двухцветной (зелено-желтой) расцветки.
- Изолированные жилы двух-, трех-, четырех- и пятижильного кабеля скручены;
двухжильный кабель имеет жилы одинакового сечения; трех-, четырех- и пятижильный кабель имеет все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
- Оболочка из ПВХ пластиката, в кабеле марки АВВГнг - из ПВХ пластиката пониженной горючести.
Технические характеристики
| Климатическое исполнение | УХЛ и Т, категории размещения 1 и 5 (ГОСТ 15150-69) |
| Диапазон температуры эксплуатации, °С | -50... +50 |
| Относительная влажность воздуха при температуре до +35 °С, % | до 98 |
| Температура при прокладке и монтаже без предварительного подогрева, не ниже, °С | -15 |
| Минимальный радиус изгиба при прокладке, наружных диаметров | 10 - одножильный / 7,5 - многожильный |
| Номинальная частота, Гц | 50 |
| Испытательное переменное напряжение частотой 50 Гц, кВ | 3 (0,66 кВ) / 3,5 (1 кВ) |
| Длительно допустимая температура нагрева жил кабеля при эксплуатации, °С | +70 |
| Максимально допустимая температура нагрева жил при токах короткого замыкания, °С | +160 |
| Продолжительность короткого замыкания, не более, секунд | 4 |
| Допустимый нагрев жил в аварийном режиме, не более, °С | +80 |
| Продолжительность работы в аварийном режиме, не более, часов в сутки | 8 |
| Продолжительность работы в аварийном режиме за срок службы, не более, часов | 1000 |
| Строительная длина кабеля для сечений основных жил, м | 450 (2,5 - 16 кв.мм); 300 (25 - 70 кв.мм); 200 (от 95 кв.мм и выше) |
| Срок службы, лет | 30 |
Коды ОКП
- 35 2222 11 - АВВГ на 660 В;
- 35 3771 52 - АВВГ на 1000 В;
- 35 2222 45 - АВВГнг на 660 В;
- 35 3771 54 - АВВГнг на 1000 В.
