Счетчик 1ф 8т Маяк 103АРТ 5-100А 230В универсальный

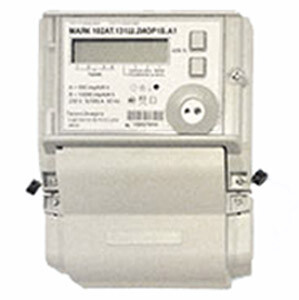

Счетчик электрической энергии статический однофазный "Маяк" 103АРТ.132Ш.2ИОП2Б (8 тарифов, 220 В, 5 - 100 А)

Счетчик электрической энергии статический однофазный "Маяк" 103АРТ.132Ш.2ИОП2Б предназначен для учета активной и реактивной электроэнергии прямого и обратного направления в однофазных сетях переменного тока частотой 50 Гц.

Счетчик может использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ).

Соответствует ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52425-2005.

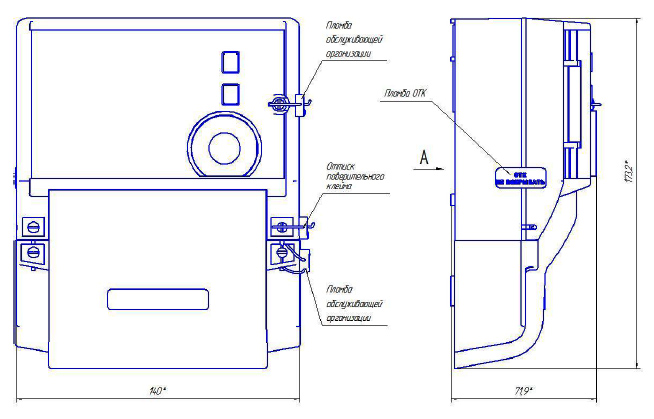

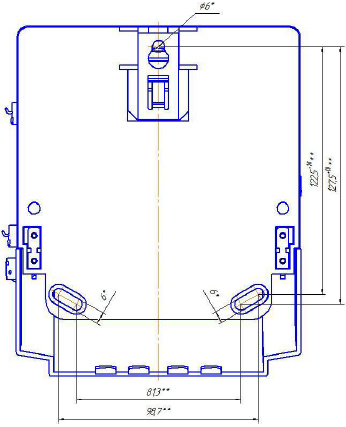

Габаритные и установочные размеры

Функциональные возможности

Счетчик обеспечивает регистрацию, хранение в энергонезависимой памяти и возможность считывания следующих значений:

• значения учтенной активной и реактивной электроэнергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;
• значения учтенной активной и реактивной электроэнергии прямого и обратного направления на начало каждого месяца по всем тарифам в течение 36 месяцев;

• значения учтенной активной и реактивной электроэнергии прямого и обратного направления на начало суток по всем тарифам в течение 125 суток;
• значения учтенной активной и реактивной электроэнергии прямого и обратного направления каждого получаса в течение 125 суток;

• минимальные и максимальные значения фазного напряжения каждого получаса в течение 125 суток;
• минимальные и максимальные значения фазного напряжения за сутки в течение 125 суток;

• журнал событий электросчетчика;
• журналы показателей качества электроэнергии.

Счетчик формирует и ведет журнал событий, в котором фиксируются времена наступления и окончания событий:

• время и дата снятия и возобновления подачи напряжения (150 записей);
• время, дата и причина срабатывания размыкателя нагрузки (100 записей);

• время и дата включения нагрузки (100 записей);
• время и дата перепрограммирования тарифного расписания (150 записей);

• время и дата изменения значения максимальной мощности при ограничении энергопотребления (100 записей);
• значение максимальной мощности при формировании команды на отключение (100 записей);

• статусная информация о сбоях и ошибках в работе основных узлов электросчетчика (100 записей);
• время и дата открытия и закрытия корпуса электросчетчика (150 записей);

• время и дата открытия и закрытия крышки клеммной колодки (150 записей);
• время и дата до и после коррекции времени (150 записей);

• время и дата отклонения показателей качества электроэнергии (150 записей).

В журналах показателей качества электроэнергии фиксируются времена выхода / возврата за установленные верхнюю / нижнюю нормально / предельно допустимую границу следующих значений:

• действующее значение напряжения сети;
• частота сети;
• размах изменения напряжения;
• коэффициент временного перенапряжения.

Счетчик имеет возможность записи тарифного расписания, текущего времени, дня недели, числа, месяца, года, лимитов электроэнергии и мощности.

Счетчик электроэнергии обеспечивает циклическое отображение следующих параметров:

• накопленная активная и реактивная электроэнергия прямого и обратного направления по тарифам и по сумме;
• накопленная активная и реактивная электроэнергия по модулю независимо от направления по тарифам и по сумме;

• дата и время;
• действующее значение напряжения;

• действующее значение тока;
• частота;

• мгновенное значение температуры (справочно);
• действующее значение активной мощности прямого и обратного направлений;

• действующее значение реактивной мощности прямого и обратного направлений;
• действующее значение полной мощности прямого и обратного направлений;

• косинус ф (справочно);
• тангенс ф (справочно);

• действующий тариф.

Показатели качества электроэнергии доступны для считывания по интерфейсу:

• отклонение напряжения сети (справочно);
• отклонение частоты сети (справочно);
• значение измеренного коэффициента временного перенапряжения (справочно);
• размах изменения напряжения (справочно).

Особенности конструкции

• Энергонезависимая память.
• Структура тарифного расписания - 8 тарифов, 8 типов дней, тарифный план: по 8 типам дней на 12 месяцев (свой на каждый день недели месяца, с учетом праздничных дней); единый на весь год по 8 типам дней; единый на весь год по одному дню.

• Возможность задания до 32 исключительных дней.
• Интерфейсы связи - оптопорт, RS-485.

• Программируемый импульсный выход.
• Функция управления нагрузкой (реле или сигнал).

• Встроенный микроконтроллер.
• Встроенные часы реального времени.

• Повышенная защита от несанкционированного доступа (два уровня доступа – групповые и индивидуальные пароли; возможность фиксации даты и времени последнего отключения электросчетчика от сети питания, последнего включения счетчика).
• Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.

Технические характеристики

Тип интерфейса	оптопорт, RS-485
Управление нагрузкой	сигнал
Класс точности при измерении	1 (активная энергия) / 1 (реактивная энергия)
Номинальное напряжение, В	230
Установленный рабочий диапазон напряжения, В	198 - 253
Базовый (максимальный) ток, А	5 (100)
Номинальное значение частоты, Гц	50
Диапазон частоты сети, Гц	47,5 - 52,5
Пределы допускаемой основной относительной погрешности при измерении токов ?i в диапазоне I6 до Iмакс., %	±0,9
Пределы допускаемой основной относительной погрешности при измерении токов ?i в диапазоне 0,05I6 до I6, %
Пределы допускаемой основной относительной погрешности при измерении частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц	±0,15
Стартовый ток (чувствительность), не более, А	0,02 - при измерении активной энергии 0,02 - при измерении реактивной энергии
Постоянная электросчетчика, имп./(кВт*ч.) (имп./(квар*ч)	500 - в основном режиме (А) 10000 - в режиме поверки (В)
Скорость обмена по интерфейсу RS-485, бит/сек.	1200, 2400, 4800, 9600, 19200
Скорость обмена по оптопорту порту, бит/сек.	9600
Потребляемая мощность, не более, В*А (Вт)	1,9 (9) - по цепи напряжения 0,1 - по цепи тока
Установленный диапазон рабочих температур, °С	-40... +60
Количество тарифов	8
Точность хода часов внутреннего таймера лучше, с./сут.	0,4
Срок сохранения информации при отключении питания, лет	16
Средняя наработка электросчетчика на отказ, часов, не менее	220000
Средний срок службы электросчетчика, лет, не менее	30
Масса, не более, кг	0,75
