Описание и характеристики

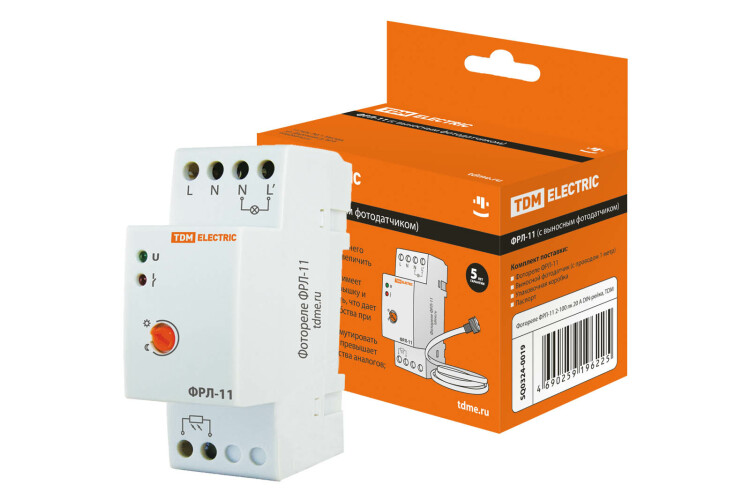

Фотореле ФРЛ-11 (2 - 100 лк, 20 А, для выносного датчика) TDM SQ0324-0019, на din-рейку
Фотореле ФРЛ-11 предназначено для автоматического включения / отключения освещения в зависимости от уровня освещенности в однофазных электрических сетях переменного тока напряжением 230 В и частотой 50 Гц.
В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.

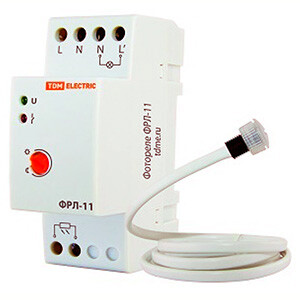

Фотореле устанавливается в щитке на DIN-рейку 35 мм, внешний фотодатчик может быть вынесен на расстояние до 50 метров.
Порог срабатывания фотореле ) устанавливается регулятором LUX на лицевой панели корпуса.
Вращением регулятора можно установить порог срабатывания фотореле в зависимости от уровня освещенности окружающей среды от 2 до 100 лк.
Применение
- Управление уличным освещением: подсветка дорог, автостоянок, остановочных пунктов, парков, садов, наружной рекламы, зданий и сооружений и др.
- Управление внутренним освещением: витрины, офисные центры, подъезды, производственные помещения и др.
Преимущества
 |
Вынесение датчика от фотореле позволяет установить датчик в любом удобном месте, а само фотореле - в щитке, чтобы собрать схему управления любой сложности. |
 |
Внешний датчик имеет степень защиты от пыли и влаги IP65, что позволяет устанавливать его в любом удобном месте на улице. |
 |
Фотореле может коммутировать нагрузку до 20 А, что превышает показатели большинства аналогов. |

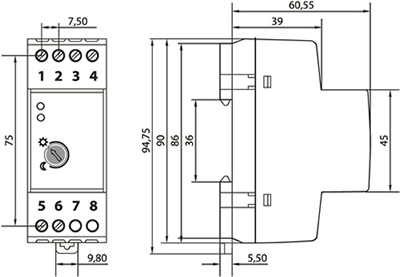

Размеры
Материалы и цвета
| Цвет | Белый |
| Материал | пластик (не поддерживает горение) |
Технические характеристики
| Фотодатчик | внешний |
| Номинальное напряжение, В | 230 |
| Номинальная частота, Гц | 50 |
| Собственная потребляемая мощность в режиме работы / в режиме ожидания, Вт | 0,45 / 0,1 |
| Номинальный ток нагрузки (при cos ? = 1), А | 20 |
| Порог срабатывания, лк | 2 - 100 (регулируется) |
| Температура эксплуатации, °С | -25... +40 |
| Степень защиты корпуса от пыли и влаги | IP20 |
| Класс защиты от поражения электрическим током | II |
| Способ установки | на din-рейку |
| Максимальная длина провода до датчика, м | 50 |
| Наличие датчика в комплекте | нет |
Рекомендуемая суммарная мощность подключаемой нагрузки
| Мощность нагрузки, Вт | ||||
|---|---|---|---|---|
| Лампы накливания | Галогенные лампы | Светодиодные лампы | Компактные люминесцентные лампы | Линейные люминесцентные лампы |
| 2500 | 2500 | 2500 | 625 | 1250 |
Примечание
Для проверки фотореле ФРЛ-11 нужно зажать внешний фотодатчик в руке или спрятать в любое темное место.
Схема подключения
