Описание и характеристики

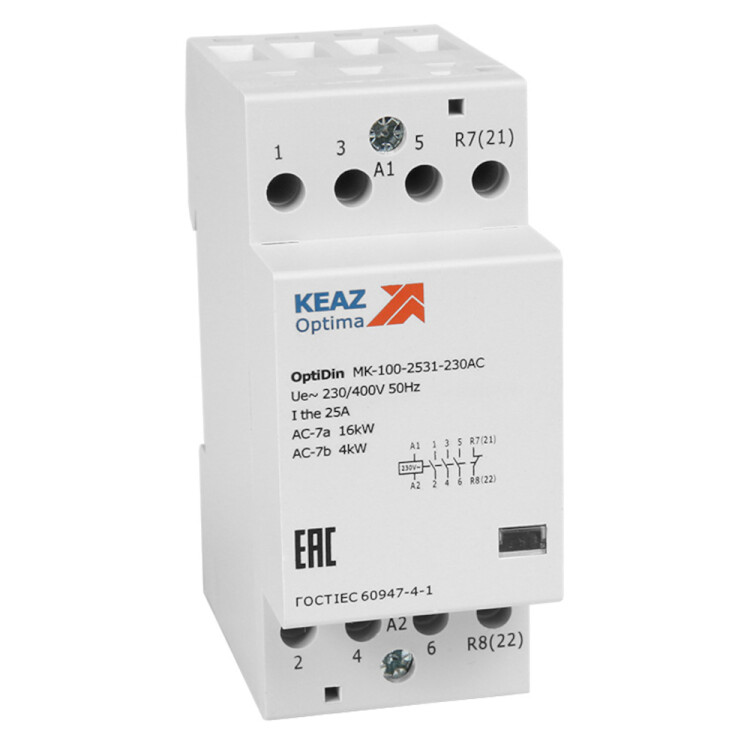

Контактор модульный MK-100-2540-230AC OptiDin КЭАЗ (25 А, 230 В, 4НО)
Электромагнитные модульные контакторы КЭАЗ серии OptiDin MK-100 применяются в системах автоматизации и управления различных технологических процессов, в том числе в системах кондиционирования, вентиляции, отопления и освещения (электрические котлы, конвекторы прямого отопления, тепловые аккумуляторы и пр.).
Предназначены для частых коммутаций нагрузок с номинальным током до 100 А.
Устанавливаются в распределительные щиты жилых и служебных помещений, гостиниц, больниц, торговых центров, производственных зданий и общественных мест.
Используются для удаленной коммутации и автоматического контроля оборудования, такого, как однофазные и трехфазные электродвигатели, различные насосы, кондиционеры, электронагреватели, осветительное оборудование.
Соответствуют требованиям ГОСТ IEC 60947-4-1.

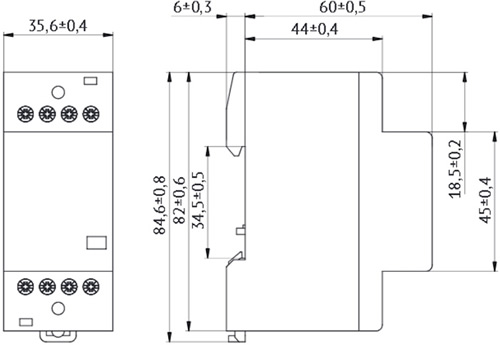

Размеры
Технические характеристики
| Артикул | 321147 |
| Тип изделия | контактор модульный |
| Количество полюсов | 4 |
| Модульная ширина (шаг 18 мм) | 2 |
| Номинальное рабочее напряжение переменного тока Ue, В | АС 230 / 400 |
| Частота тока, Гц | 50 |
| Номинальный ток In, А | 25 |
| Тип контактов главной цепи | 4НО |
| Род тока катушки управления | переменный (АС) |
| Напряжение катушки управления, В | АС 230 |
| Потребление катушки, не более, В*А/Вт | 25 / 2,5 (включение) 6 / 4 (удержание) |
| Задержка включения / отключения, мс. | 9 - 15 / 4 - 8 |
| Потери мощности на 1 полюс, Вт | 2 |
| Номинальная мощность нагрузки, кВт | 16 (АС-7а) / 4 (АС-7b) |
| Возможность самостоятельного подключения дополнительных устройств | да |
| Номинальное напряжение изоляции Ui, В | 440 |
| Устойчивость к перегрузке по току, А | 72 |
| Механическая износостойкость, млн.циклов | 1,0 |
| Максимальная частота коммутаций (АС-1, АС-3), цикл./ч. | 300 |
| Электрическая износостойкость, циклов | 150000 |
| Испытательное напряжение разряда 1,2/50 мкс. (ГОСТ IEC 61000-4-5), кВ | 6 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 4 |
| Диапазон рабочих температур, °C | -45... +60 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Способ крепления | DIN-рейка |
| Присоединение внешних проводников | переднее |
| Максимальное сечение присоединяемых проводников, кв.мм | 10 |
Схема электрическая принципиальная
Расшифровка условных обозначений
MK-100-2540-230AC:
- МК-100 - типоисполнение.
- 25 - номинальный рабочий ток контактора, ампер.
- 4 - число нормально разомкнутых контактов главной цепи.
- 0 - число нормально замкнутых контактов главной цепи.
- 230 - напряжение цепи катушки управления, вольт.
- АС - род тока катушки управления.
