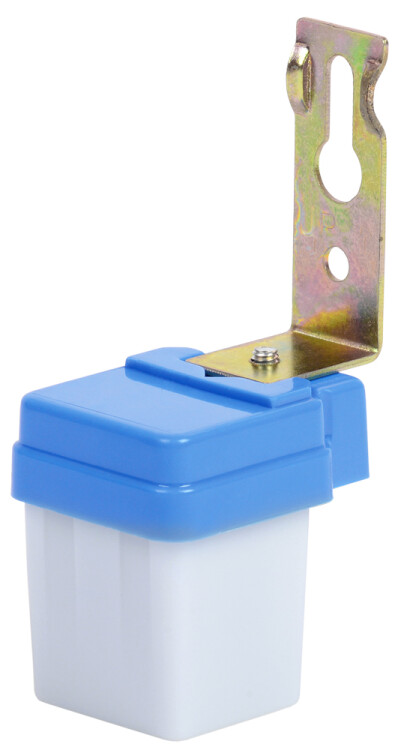

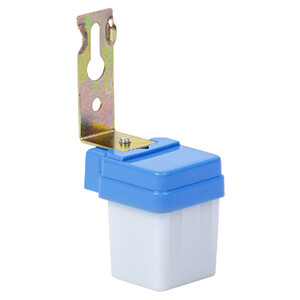

Фотодатчик ФР600 (6 А, IP44) IEK LFR20-600-1300-003
Фотореле ФР-600 предназначено для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц.
Применяется для автоматического включения и отключения уличного и внутреннего освещения (подсветки витрин, световой рекламы и т.п.) в зависимости от уровня освещенности.
Соответствует ГОСТ Р 51324.2.1-99.
Размеры
Конструкция и материалы
- Корпус фотореле выполнен из не поддерживающего горение поликарбоната.
- Внутри корпуса находится основание с электронной платой и защитный пластиковый кожух, встроенный фотоэлемент.
- В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.
Технические характеристики
| Наименование | датчик освещенности |
| Фотоэлемент | встроенный |
| Номинальное напряжение, В | 230 |
| Частота тока, Гц | 50 |
| Потребляемая мощность фотореле во включенном состоянии, Вт | 0,45 |
| Максимальная мощность нагрузки ламп накаливания Pmax, В*A | 1300 |
| Максимальный суммарный ток нагрузки, А | 6 |
| Рабочая освещенность, лк | < 5 - 15 |
| Время выдержки, с. | --- |
| Температура эксплуатации, °С | -25... +45 |
| Степень защиты от пыли и влаги | IP44 (ГОСТ 14254) |
| Климатическое исполнение и категория размещения | У1 |
| Класс защиты от поражения электрическим током | II (ГОСТ 12.2.007.0) |
| Сечение подключаемых проводников, кв.мм | 1,5 |
| В комплекте | крепежный уголок, винт М4 крепления уголка |
| Срок службы, не менее, лет | 7 |
Примечание
- Максимальная мощность светодиодных и газоразрядных источников света снижается.
Мощность нагрузки в ваттах рассчитывается по формуле: P=Pmax * cos ?, где Рmах - максимальная мощность нагрузки в В*А, cos ? - коэффициент мощности.
- Газоразрядные лампы необходимо подключать через контактор (типа КТИ, КМИ) соответствующего номинального тока.
Установка
- Установить крепёжный уголок на основание фотореле и закрепить его винтом (в комплекте).
- Смонтированное на крепёжном уголке фотореле установить на месте установки.
- Фотореле ФР-600 устанавливается основанием вверх.
- Подключить сетевые провода и провода от нагрузки к выводам фотореле: коричневый провод - подключение фазы (L), синий провод - подключение нейтрали (N), красный провод - подключение нагрузки.
