Описание и характеристики

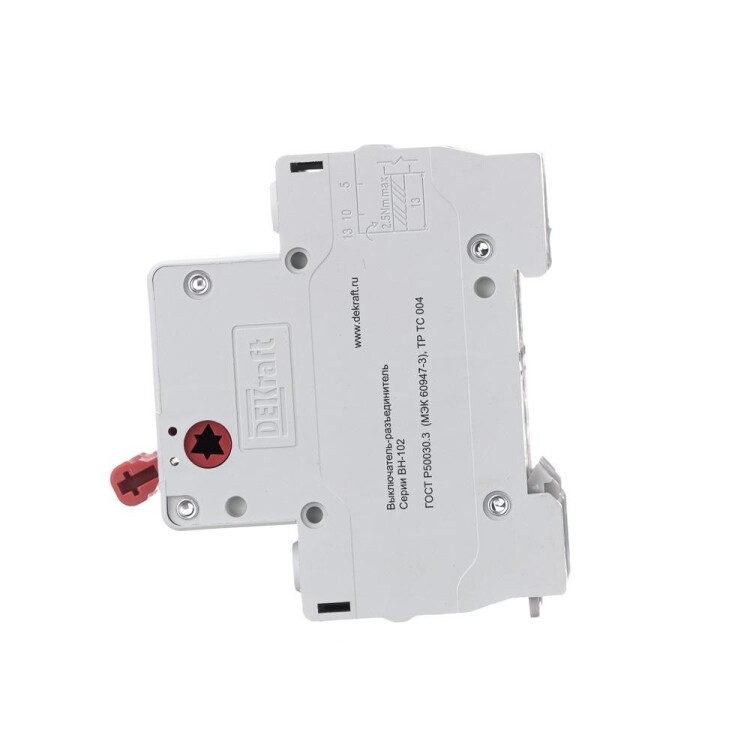

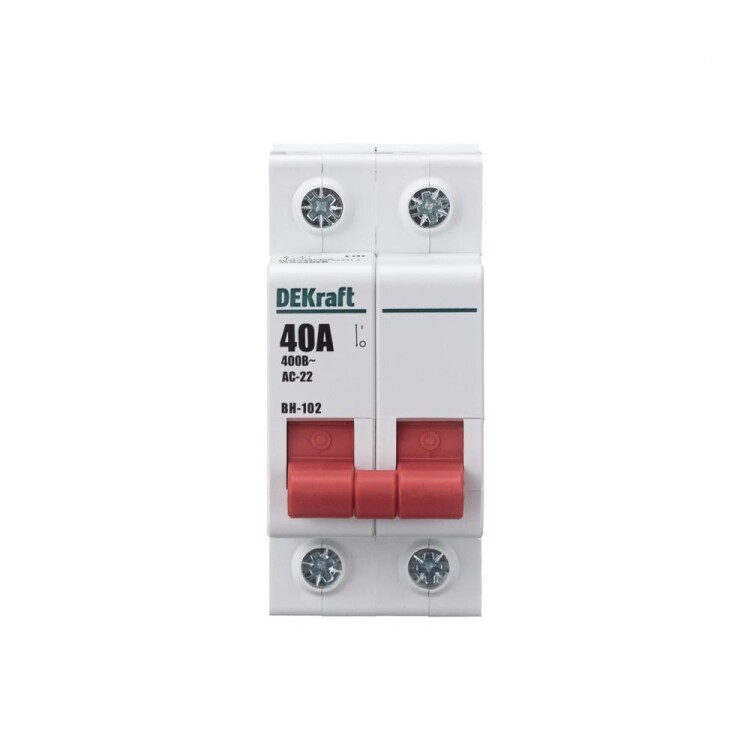

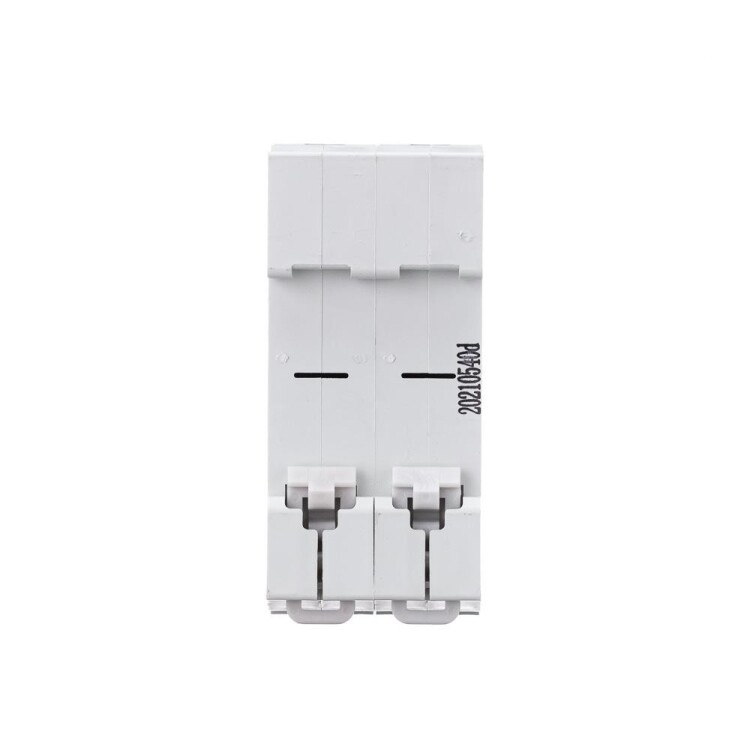

Выключатель нагрузки ВН-102 DEKraft 17024DEK (2Р, 40 А)
Выключатель нагрузки - это коммутационный аппарат, способный включать, проводить и отключать токи в нормальных условиях работы, в том числе в условиях, предусмотренных для рабочих перегрузок, а также проводить в течение установленного времени токи в аномальных условиях, например, токи короткого замыкания.
При этом в отключенном положении выключатель нагрузки удовлетворяет требованиям по изоляции, прописанным в стандарте МЭС 441-14-12.
Выключатели нагрузки ВН-102 применяются для оперативного подключения и отключения нагрузки (в качестве аналога пакетных выключателей).
Серия аппаратов ВН-102 не обеспечивает защиту цепи - для этого следует использовать автоматические выключатели, предохранители и выключатели дифференциального тока, однако в качестве выключателя-разъединителя она подходит идеально.
Самый надежный разрыв цепи обеспечивается благодаря мостиковым контактам, полностью исключает возможность перекрытия дугой по изоляции, что может произойти, например, при использовании для подключения - отключения цепи автоматического выключателя.

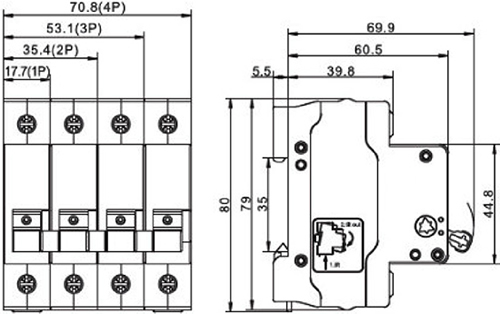

Размеры
Конструкция и материалы
- Рукоятка управления с индикацией состояния контактов (замкнуты / разомкнуты).
- Неподвижный контакт.
- Мостиковый контакт.
- Клеммные зажимы для присоединения внешних проводников.
- Прижимная и возвратная пружины.
- Корпус из пластика, не поддерживающего горение.
Принцип действия
- При смене положения рукоятки управления мостиковый контакт замыкает / размыкает цепь.
Технические характеристики
| Тип изделия | выключатель-разъединитель нагрузки |
| Число полюсов | 2 |
| Тип элемента управления | рычажковый (перекидной рычаг) |
| Номинальное рабочее напряжение Un, В | 230 / 400 |
| Частота сети переменного тока, Гц | 50 |
| Номинальный рабочий ток нагрузки Ie, А | 40 |
| Категория применения | АС-22 |
| Номинальный кратковременно (до 1 с.) выдерживаемый ток Icw, А | 12 |
| Номинальное напряжение изоляции Ui, В | 500 |
| Механическая износостойкость, не менее, циклов | 8500 |
| Электрическая износостойкость (АС-22, cos ?=0,6), не менее, циклов | 1500 |
| Температура окружающего воздуха, °С | -25... +40 |
| Среднесуточное значение температуры окружающего воздуха, не выше, °С | +35 |
| Относительная влажность, не более, % | 50 при +40 °С max |
| Степень защиты от пыли и влаги | IP20 (открытый аппарат) / IP40 (аппарат в корпусе) |
| Способ монтажа | на DIN-рейку 35 х 7,5 мм |
| Рабочее положение | вертикальное с отклонением до 5° в любую сторону |
| Способ подключения | винтовое соединение |
| Сечение подключаемого провода, кв.мм | 1,0 - 35,0 |
Схема электрическая
Маркировка
 |
Номинальный ток - это ток, который выключатель-разъединитель способен бесконечно долго проводить, а также который он способен коммутировать и разрывать. |  |
Число полюсов - несколько полюсов - это несколько выключателей-разъединителей - от 1 до 4, объединенных в единый корпус. Рукоятка управления также едина, и она соединяет / разъединяет все полюса одновременно. 1P выключатели используются в однофазных сетях, 2P служат для разрывания фазного и нулевого проводников, 3P - в трехфазных сетях, 4P выключатели разрывают три фазных проводника и нулевой. |
 |
Номинальное напряжение - напряжение переменного тока (знак ~), при котором выключатель-разъединитель работает в нормальных условиях. |  |
Специальный знак - указывает, какое положение рукоятки управления является включающим, а какое отключающим. |
