Описание и характеристики

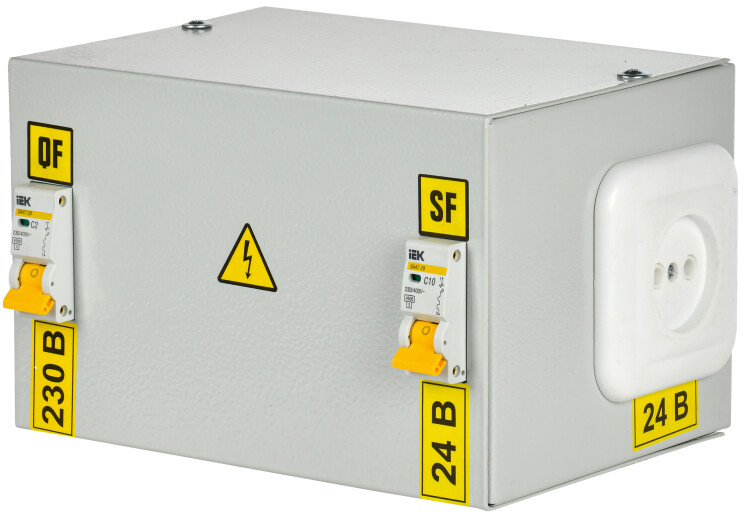

Ящик с понижающим трансформатором ЯТП-0,25 220/24-2 36 УХЛ4 IP30 IEK MTT12-024-0250
Ящик с понижающим трансформатором ЯТП-0,25 220/24-2 36 УХЛ4 IP30 предназначен для питания местного и ремонтного освещения, а также для подключения переносных светильников и электроинструмента внутри помещений в недоступном для неспециалистов месте.
Ящик ЯТП имеет разборный металлический корпус, внутри которого установлены однофазный понижающий трансформатор ОСО-0,25 мощностью 250 Вт, автоматические выключатели ВА47-29, штепсельная розетка.
По своим характеристикам соответствует ГОСТ Р 51321.1 и требованиям ТУ 3434-001-85655524-2010.
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Малогабаритная конструкция.
- Высокая технологичность и простота использования.
- Высокий уровень электробезопасности.
- Эстетичный внешний вид.
- Сертификат соответствия.
Размеры и вес
| Высота, мм | 130 |
| Ширина, мм | 220 |
| Глубина, мм | 155 |
| Вес изделия, кг | 6,0 |
Материалы и цвета
| Цвет корпуса | Серый |
| Материал корпуса | металл |
| Покрытие корпуса | эпоксидно-полиэфирная краска |
Технические характеристики
| Номинальное рабочее напряжение первичной обмотки трансформатора, В | 230 ±5 % |
| Номинальное рабочее напряжение вторичной обмотки трансформатора, В | 24 ± 5 % |
| Номинальная частота, Гц | 50 |
| Номинальный ток первичной цепи, А | 2 |
| Номинальный ток вторичной цепи, А | 10 |
| Номинальное напряжение изоляции, В | 600 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 2,5 |
| Прочность при коротких замыканиях, кА | 4,5 |
| Температура эксплуатации, °С | -5... +40 |
| Максимальная влажность | 50 % при +40 °С или 90 % при +25 °С |
| Степень защиты от пыли и влаги | IP30 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень загрязнения окружающей среды | 3 |
| Тип электрических соединений функциональных блоков | FFX |
| Вид системы заземления | TN-S |
| Тип кабеля | ВВГ |
| Сечение присоединяемого кабеля, кв.мм | 1,5 - 2,5 |
| Срок службы, лет | 25 |
Установка и подключение
- Закрепить ЯТП-0,25 на вертикальной поверхности винтами диаметром 5 мм.
Крепеж должен выдерживать нагрузку массой не менее 30 кг. - Снять крышку.
- Подключить провод заземления к основанию ящика.
- Ввести внешние проводники.
- Присоединить зачищенные жилы отходящих кабелей согласно электрической схеме.
