Модуль свд 12В 0,95Вт 4свд 6000К-7000К IP65 Jazzway 10шт

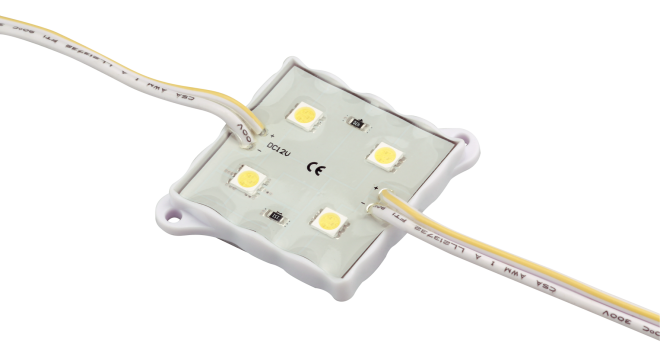

Модуль светодиодный 5050/4leds (DC 12 В, 4 led SMD 5050, IP65), цвет свечения холодный белый

Светодиодные модули используются для подсветки объемных букв, световых коробов и контражурной подсветки рекламных конструкций.

Специальная серия светодиодных модулей типа В представляет собой блок, залитый специальным герметизирующим материалом, содержащий высокоэффективные светодиоды типа SMD 5050.
Влагостойкий корпус модуля имеет удобные крепежные элементы, изготовлен из материала, который эффективно отводит тепло от печатной платы модуля.

Модули соединяются между собой гибким двухжильным проводом в гирлянды по 20 шт.

Размеры

Длина, мм	38
Ширина, мм	38
Высота, мм	6

Технические характеристики

Напряжение питания, В	DC 12
Мощность модуля, Вт	1,44
Тип светодиодов	SMD 5050
Количество светодиодов в модуле, шт.	4
Световой поток модуля, лм	40 - 50
Цветовая температура, К	6000 - 7000
Цвет свечения	Холодный белый
Угол светового потока, градусов	120
Степень защиты от пыли и влаги	IP65

Рекомендации по установке и подключению

• Для питания светодиодных модулей должны использоваться стабилизированные по напряжению (12 ±0,5 В) источники питания, с защитой от короткого замыкания.
  Несоответствие напряжения рекомендованным показателям приведёт к выходу модулей из строя.

• При подключении строго соблюдайте полярность, нарушение полярности может привести к выходу из строя изделия.
  Провод с отметкой "+" от цепи светодиодных модулей должен быть соединен с положительной клеммой блока питания, провод с отметкой "-" - с отрицательной.
  Оголенные провода необходимо изолировать.

• Пожалуйста, должным образом вычислите общее энергопотребление модулей и соедините с соответствующим потреблению источником питания.
  Суммарное энергопотребление модулей не должно превышать 80 % от указанной максимальной мощности блока питания.
  Если вы используете светодиодные модули, содержащие в своей конструкции стабилизатор тока, то суммарное энергопотребление данных модулей не должно превышать 60 % от максимальной мощности используемого блока питания.

• Поверхность, на которую необходимо установить светодиодные модули, должна быть выполнена из материала, позволяющего должным образом отвести тепло, выделяемое светодиодным модулем (листовой алюминий, нержавеющая листовая сталь, оцинкованная листовая сталь).
  Для обеспечения равномерного распределения световых потоков внутри рекламной конструкции рекомендуем оклеивать или окрашивать внутреннюю поверхность (дно и боковины) белой матовой светоусиливающей плёнкой (краской).

• Не рекомендуем использовать материалы, препятствующие отводу и рассеиванию выделяемого светодиодной продукцией тепла (ПВХ, листовые пластики, дерево и т.д.).

• Для крепления светодиодных модулей к поверхности рекомендуется использовать стандартные крепежные материалы: шурупы, вытяжные клепки, термоклей.
  При монтаже саморезами рекомендуется использовать шуруп размером 2,5 х 8 (10) мм.
  Не допускается перетягивать шуруп, что может привести к разрушению крепежного ушка.
  Каждый модуль должен крепиться в одном или в двух местах, в зависимости от конструкции модуля.
  Для того чтобы избежать повреждения светодиодных модулей, не рекомендуется использовать нестандартные механические инструменты (шуруповёрты, дрели).

• Если вы используете для временной фиксации модулей клей или скотч, то удостоверьтесь, что он обеспечит надежное крепление продукции к поверхности.
  Не используйте клей, содержащий ацетон.
  Перед тем как зафиксировать светодиодный модуль шурупом (вытяжной клепкой, клеем), удалите скотч с обратной стороны светодиодного модуля, так как двухсторонний скотч препятствует должному отведению тепла от корпуса модулей, что в значительной степени сокращает срок их службы.

• Проложите основные провода (линии) питания и соедините с отдельными линиями светодиодов.
  Удостоверьтесь, что количество модулей, соединенных в одну линию (последовательно), не превышает рекомендуемое.
  В случае если необходимо подключить большее количество модулей, проложите новую последовательную линию.

• Если светодиодные модули необходимо установить в удалении от источника питания, удостоверьтесь, что длина соединяющих проводов не превышает 5 метров.
  Для расчета сечения соединяющих проводов воспользуетесь действующими методиками.

Меры предосторожности

Для герметизации SMD светодиодов используют мягкий гель кварца.
Не допускайте сдавливания, ударов и повреждения линз светодиодов в процессе транспортировки, хранения и эксплуатации.

Поиск и устранение неисправностей

Проблема	Возможная неисправность	Решение
Все светодиоды мигают.	Недогрузка (подключено слишком маленькое количество модулей).	Убедитесь, что суммарное энергопотребление подключенных к блоку питания модулей составляет не менее 30 % от номинальной мощности блока питания.
	Перегрузка (подключено слишком большое количество модулей).	Убедитесь, что суммарное энергопотребление подключенных к блоку питания модулей не превышает 80 % от номинальной мощности блока питания.
Светодиоды светят слишком тускло.	Перегрузка (подключено слишком большое количество модулей).	Убедитесь, что суммарное энергопотребление подключенных к блоку питания модулей не превышает 80 % от номинальной мощности блока питания.
	Количество модулей в одной линии превышает допустимое превышает допустимое.	Убедитесь, что количество модулей в одной линии не превышает допустимое.
Некоторые буквы (сегменты) не светятся.	Проверьте соединение с источником питания.	Проверьте, правильно ли произведены соединения проводов: провод с отметкой "+" от цепи светодиодных модулей должен быть соединен с положительной клеммой блока питания, с отметкой "-" - с отрицательной.
Все буквы потухли.	Скачок напряжения в сети. Сработала защита блока питания.	Включите заново рычаг автоматического выключателя. Выключите, а затем включите напряжение питания, подаваемое на источник питания модулей.
	Короткое замыкание.	Отключите источник питания и устраните короткое замыкание.
На лицевой поверхности буквы появились тени.	Установленный в корпус вывески блок питания препятствует рассеиванию света.	Проверьте, не установлены ли модули слишком близко к источнику питания. В случае необходимости установите блок питания рядом с вывеской (снаружи).
