Описание и характеристики

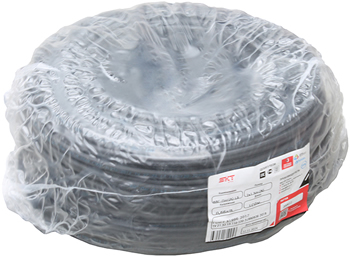

Кабель силовой ВВГ-Пнг(А)-LS 2х1,5 ок(N;PE)-0,66кВ (медь), бухта 100 м
Силовой кабель ВВГ-Пнг(А)-LS с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, в плоском исполнении, предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
Применяется для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Эксплуатируется в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год.
Используется для групповой прокладки кабельных линий в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок.
Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.8.2.2.2.
Размеры
- Длина кабеля в бухте: 100 м.
Конструкция и материалы
- Кабель в плоском исполнении.
- Токопроводящие жилы медные однопроволочные, круглой формы.
- Изоляция жил из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением.
Изоляция жил имеет отличительную цветовую маркировку. - Наружная оболочка кабеля из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением.
Технические характеристики
| Тип кабеля | силовой |
| Исполнение | плоский |
| Число и сечение токопроводящих жил | 2 х 1,5 кв.мм |
| Номинальное переменное напряжение частотой 50 Гц, кВ | 0,66 |
| Радиус изгиба кабеля, наружных диаметров, не менее | 7,5 |
| Максимальная рабочая температура жилы, °C | +70 |
| Допустимая температура нагрева жил при перегрузках, °C | +90 |
| Максимальная допустимая температура при коротком замыкании в течение 4 сек., °C | +160 |
| Температура окружающей среды, °C | -50... +50 |
| Относительная влажность воздуха при +35 °C, % | 98 |
| Минимальная температура монтажа, °C | -15 |
| Срок службы (с даты изготовления), лет | 30 |
| Стандарты | ГОСТ 31996-2012, ТУ 16.К71-310-2001, ТУ 27.32.13.110-120-32990926-2019 |
