Автомат 3Р 100А 30кА ВА57-35-340010 КЭАЗ отс. 500

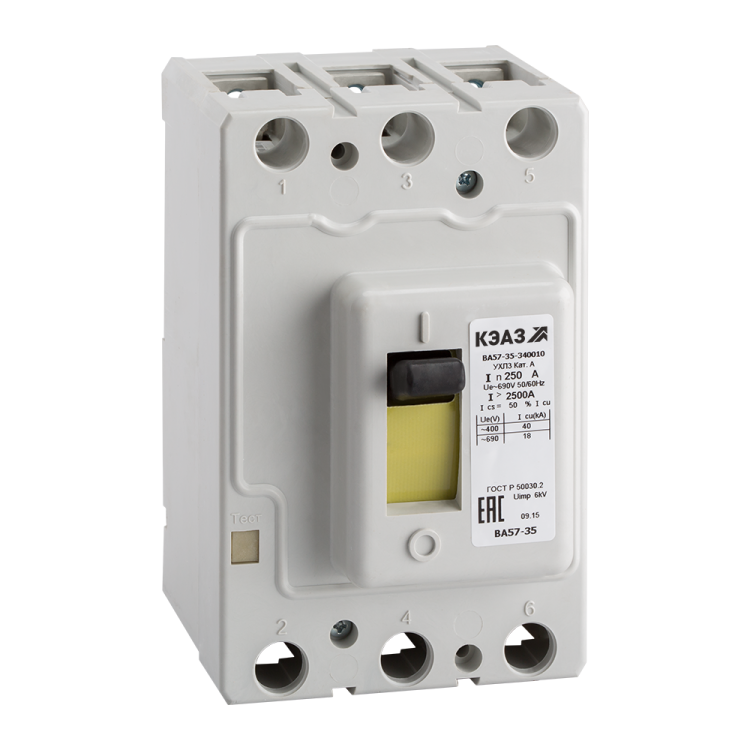

Выключатель автоматический ВА57-35-340010-100А-500-690AC-УХЛ3-КЭАЗ (3Р, 100 А, 30 кА)

Автоматические выключатели КЭАЗ типа ВА57-35 в литом корпусе предназначены для эксплуатации в низковольтных распределительных устройствах переменного тока напряжением до 690 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В.

Разработаны для защиты электроустановок от токов коротких замыканий и перегрузок, предназначены для нечастых оперативных включений и отключений.

Преимущества

• Полный ассортимент номенклатуры на рабочие токи от 12,8 до 800 А.
• Широкая линейка фиксированных уставок электромагнитных расцепителей.

• Исполнения с регулируемыми тепловыми и электромагнитными расцепителями позволяют осуществить регулировки под нагрузкой во время пусконаладочных работ и эксплуатации, проводить модернизацию систем эпектроснабжения (повышать нагрузку), настраивать селективность защит.
• Широкий ассортимент дополнительных устройств, в том числе наличие расцепителя нулевого напряжения (РНН).

• Способность пропускать ограниченый ток короткого замыкания (исключительное токоограничение).
• Наличие запаса устойчивости к динамическому и термическому действию токов короткого замыкания.

• Гарантия несвариваемости контактов при аварийных токах короткого замыкания.

Размеры и вес

Высота корпуса, мм	175
Ширина корпуса, мм	112
Глубина корпуса, мм	130
Вес изделия, не более, кг	2,7

Особенности конструкции

• Усиленная контактная система с электродинамическим отбросом контактов.
• Применение в контактной системе экструдированных серебрографитовых контактов.
• Монтаж вертикально или поворот вправо / влево на 90°. Подвод питания сверху и снизу.

Технические характеристики

Артикул	108608
Тип изделия	силовой автоматический выключатель
Количество полюсов	3
Количество защищенных полюсов	3
Номинальный ток In, А	100
Род тока	переменный (АС)
Номинальное рабочее напряжение переменного тока Ue, В	690 / 400
Частота тока, Гц	50 / 60
Расцепители	тепловой, электромагнитный (фиксированная уставка)
Предельная коммутационная способность переменного тока Icu, кА	30 (при 400 В АС) / 15 (при 690 В АС)
Вспомогательные (свободные) контакты	нет
Наличие привода	ручной
Уставка расцепителей токов короткого замыкания, А	500
Наличие независимого расцепителя	нет
Регулировка максимальных расцепителей тока	нет
Номинальное напряжение изоляции Ui, В	690
Номинальное импульсное напряжение Uimp, кВ	6
Способ крепления	винт
Присоединение внешних проводников	переднее
Максимальное сечение присоединяемых проводов, кв.мм	185
Возможность самостоятельного подключения дополнительных устройств	нет
Способ установки	стационарный с креплением на панели
Максимальное сечение присоединяемых медных шин	4 х 30 мм
Вид присоединяемых проводников	шина / провод
Диапазон рабочих температур, °C	-60... +40
Степень защиты от пыли и влаги	IP20
Климатическое исполнение и категория размещения	УХЛ3
В комплекте	комплект зажимов № 1 для присоединения медных шин и проводников с кабельными наконечниками, крышка клеммная

Расшифровка условных обозначений

ВА57-35-340010-100А-500-690AC-УХЛ3-КЭАЗ:

• ВА57 - обозначение серии автоматического выключателя.
• 35 - обозначение номинального тока автоматического выключателя - до 250 А.

• 3 - 3 полюса переменного тока.
• 4 - с фиксированными расцепителями тока короткого замыкания и фиксированными расцепителями тока перегрузки.

• 00 - условное обозначение исполнения без дополнительных сборочных единиц.
• 10 - условное обозначение вида привода, дополнительных механизмов и способа установки автоматического выключателя (10 - ручной привод, стационарное исполнение).

• 100А - номинальный ток автоматического выключателя.
• 500 - уставка расцепителей тока короткого замыкания, ампер.

• 690АС - номинальное напряжение и род тока главной цепи.
• УХЛ3 - климатическое исполнение и категория размещения.

• КЭАЗ - торговая марка.

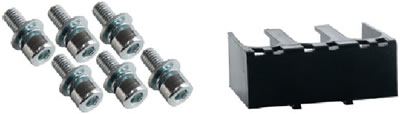

Комплектация

• Выключатель автоматический.
• Комплект зажимов № 1 для присоединения медных шин и проводников с кабельными наконечниками.
• Крышка клеммная.
