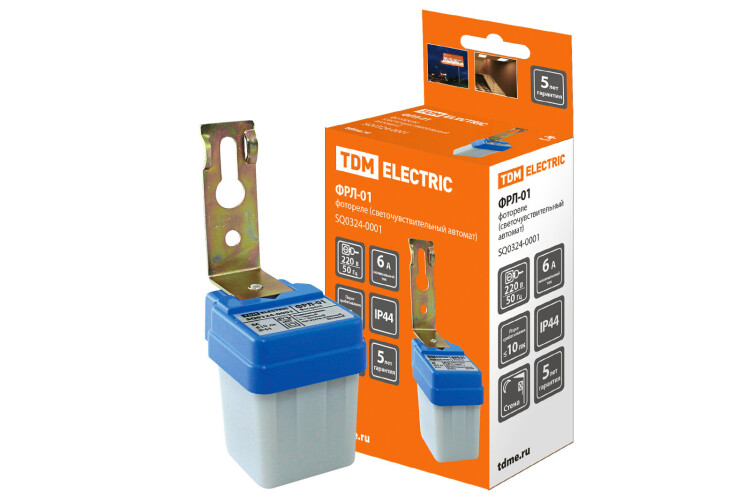

Фотореле ФРЛ-01 TDM (10 лк, 6 А, IP44)
Фотореле TDM серии ФРЛ предназначены для автоматического включения и отключения освещения в зависимости от уровня освещенности в однофазных электрических сетях переменного тока напряжением 230 В и частотой 50 Гц.
Применение
- Управление уличным освещением:
включение / отключение освещения дорог, автостоянок, остановочных пунктов, парков, садов, световой рекламы, коттеджей и др.
- Управление внутренним освещением:
включение / отключение освещения витрин, офисных центров, производственных территорий, подъездов и др.
Преимущества
- Экономят электроэнергию.
- Автоматизируют процесс управления освещением.
- Создают комфорт.

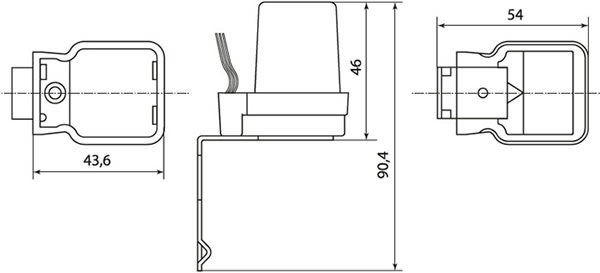

Размеры
Материалы и цвета
| Цвет корпуса |
Белый, Синий |
| Материал корпуса |
не поддерживающий горение пластик |
Технические характеристики
| Артикул |
SQ0324-0001 |
| Тип изделия |
фотореле |
| Тип датчика |
встроенный датчик освещенности |
| Исполнительный элемент |
электромеханическое реле |
| Номинальное напряжение, В |
АС 230 |
| Частота тока, Гц |
50 |
| Номинальный ток нагрузки (при cos φ=1), А |
6 |
| Собственная потребляемая мощность в режиме работы / в режиме ожидания, Вт |
0,45 / 0,1 |
| Максимальная мощность подключаемой нагрузки, Вт |
1320 |
| Порог срабатывания в зависимости от уровня освещенности, лк |
≤10 |
| Диапазон рабочих температур, °C |
-25... +40 |
| Тип монтажа |
накладной настенный |
| Класс защиты от поражения электрическим током |
II |
| В комплекте |
монтажный уголок с винтом, крепежные элементы |
Рекомендуемая суммарная мощность подключаемой нагрузки в зависимости от ее типа
| Мощность нагрузки, Вт |
| лампы накаливания |
галогенные лампы |
светодиодные лампы |
компактные люминесцентные лампы |
линейные люминесцентные лампы |
| 750 |
750 |
375 |
188 |
375 |
Монтаж и подключение
- Согласно нижеприведенному рисунку реле ФРЛ-01 монтируется уголком вверх.
Неправильная установка фотореле может привести к попаданию влаги внутрь устройства, коррозии и выходу реле из строя.
Следует исключить
наличие объектов, создающих тень или способных иным образом повлиять на характер естественного освещения в зоне обзора фотореле.
- Подключение фотореле осуществляется к выводам контактных проводников:
коричневый - фаза (L), синий - нейтраль (N), красный - нагрузка.
