Комплект заземления 6м HZ EKF

Комплект заземления 6 м HZ EKF gc-21600 PROxima

Комплекты заземления предназначены для устройства защитного заземления электроустановок и оборудования, организации заземления молниезащиты.

Преимущества

• Последовательное соединение стержней предотвращает разрушение изделия при попадании штыря заземлителя в твердые предметы на глубине, увеличивает глубину монтажа.

• Отсутствие в конструкции сварных соединений обеспечивает улучшенные прочностные характеристики.

• Стойкость к коррозии всех деталей системы заземления (подтверждена протоколом испытаний от 19.07.2017 № 9979/3, выдан Государственным научным учреждением "Институт порошковой металлургии").

• Конфигурация штыревой системы заземления позволяет легко получать заданные стабильные параметры сопротивления (в процессе монтажа производится контрольная затяжка основных стыковочных узлов, что позволяет добиться минимальной величины сопротивления).

• Срок службы оцинкованной системы заземления (покрытие цинком методом горячего цинкования создает толщину цинкового покрытия 180 - 200 мкм, что обеспечивает срок службы изделия более 30 лет).

• Монтаж может производиться даже одним человеком, что и обеспечивает оперативность работ по установке заземлителя, а также сводит земляные работы к минимуму.

• Штыревая система заземления универсальна в применении: может использоваться как снаружи зданий и сооружений, так и в подвальных помещениях.

Материалы

• Сталь оцинкованная.
• Защитное покрытие нанесено методом термодиффузного цинкования.
  Толщина покрытия: 180 - 200 мкм.

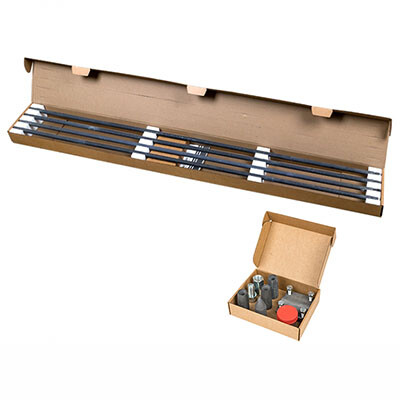

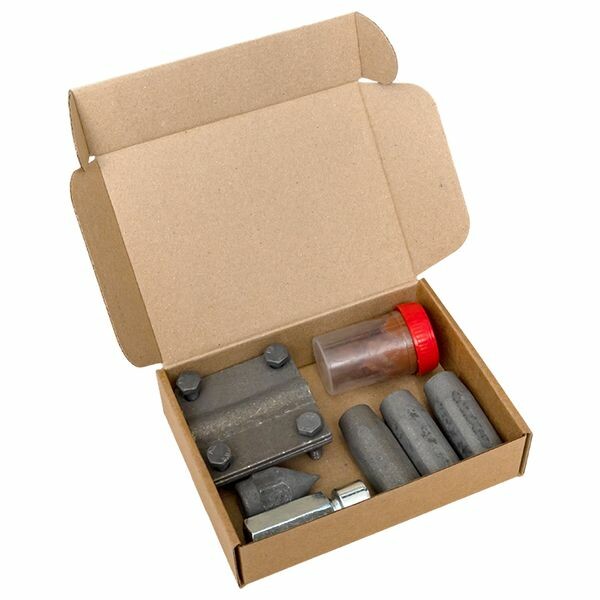

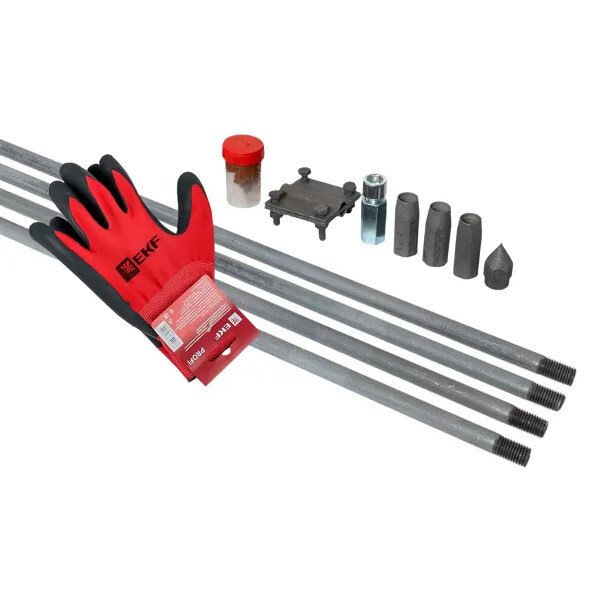

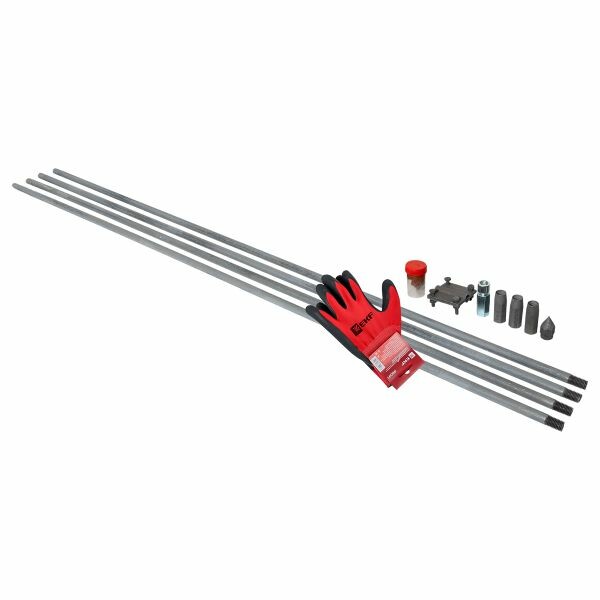

Состав комплекта

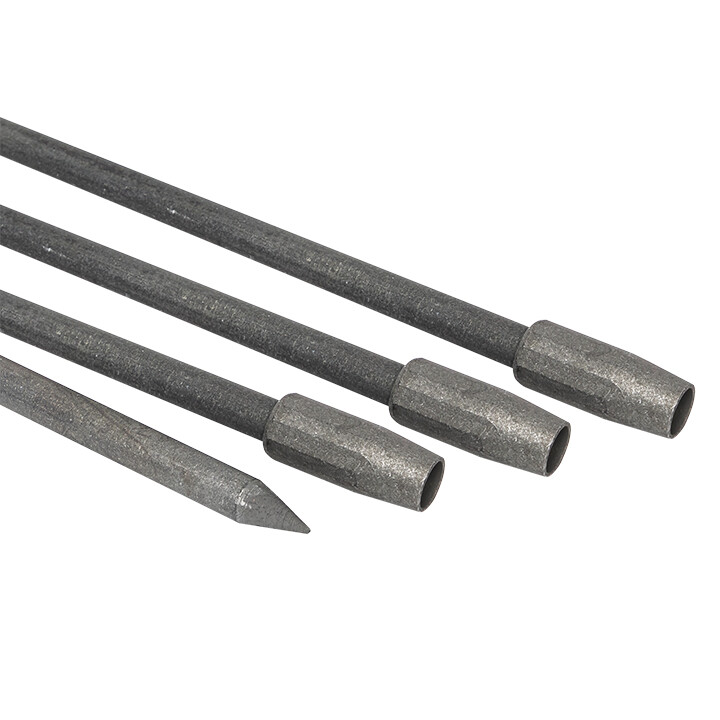

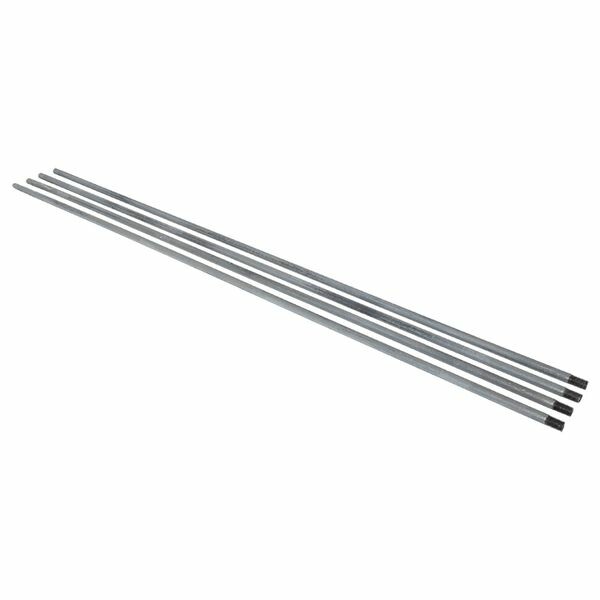

• Штырь заземлителя Ø16 мм длиной 1,5 м (муфта - муфта) HZ - 4 шт.
• Наконечник заземлителя Ø16 мм HZ - 1 шт.

• Муфта соединительная Ø16 мм HZ - 3 шт.
• Гайка переходная Ø16 мм CZ - 1 шт.

• Винт М16 х 25 (ударный) CZ - 1 шт.
• Зажим "штырь - полоса - прут" HZ - 1 шт.

• Электропроводящая смазка ЭПС-98 (40 гр).
• Перчатки для монтажа.

Монтаж

Для монтажа штыревой системы заземления с наконечником необходимы следующие инструменты и материалы:

• соответствующий комплект заземления;
• проводник сечением не менее 100 кв.мм;

• ручной ударный инструмент (кувалда) или электрический ударный инструмент с ударной нагрузкой от 20 Дж (перфоратор с насадкой SDS max);
• гаечный ключ № 24;

• два гаечных ключа №13;
• ключ газовый.

Последовательность работ

• На нижнюю часть штыря накручиваем наконечник заземлителя, на верхнюю - гайку переходную Ø16 мм.
  В гайку вкручивается ударный болт до контакта со штырем.
  При помощи ручного ударного инструмента (кувалда) штырь забивается в грунт до уровня, удобного для проведения дальнейших монтажных работ.

• Далее со штыря выкручивается гайка с ударным болтом.
  На резьбу штыря наносится антикоррозионная токопроводящая смазка и накручивается муфта соединительная Ø16 мм.
  Затем резьба второго штыря покрывается электропроводящей антикоррозионной смазкой и закручивается в муфту до полного контакта с первым штырем.
  При этом следует обращать внимание на обеспечение полного контакта штырей между собой, что необходимо для уменьшения ударной нагрузки на муфту соединительную и передачи энергии удара непосредственно от штыря к штырю.
  Второй штырь забивается в грунт.

• Повторять вышеописанные операции до забивания всех штырей.
  При монтаже штырей возможно ослабление резьбового соединения "муфта - штырь".
  Рекомендуется периодически подкручивать муфту гаечным ключом №24, удерживая при этом стержень газовым ключом.
  На смонтированные штыри крепится зажим "штырь - полоса - прут".

• К зажиму присоединяется проводник сечением не менее 80 кв.мм.
  Место соединения обрабатывается любой защитной смазкой или обматывается антикоррозионной лентой.
