Описание и характеристики

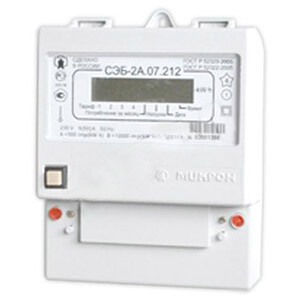

Счетчик активной энергии переменного тока статический однофазный СЭБ-2А.07.212 (4 тарифа, 230 В, 5 - 50 А, ЖКИ)
Счетчик ватт-часов активной энергии переменного тока статический однофазный СЭБ-2А.07.212 предназначен для многотарифного учета активной электроэнергии в двухпроводных сетях переменного тока частотой 50 Гц, дифференцированного по времени суток, уровню мощности и уровню потребляемой энергии.
Электросчетчик имеет телеметрический и цифровой интерфейс связи RS-485, что позволяет эксплуатировать его в составе любых автоматизированных информационно-измерительных систем (АСКУЭ).
Соответствует ГОСТ Р 52320-2005, ГОСТ Р 52322-2005.

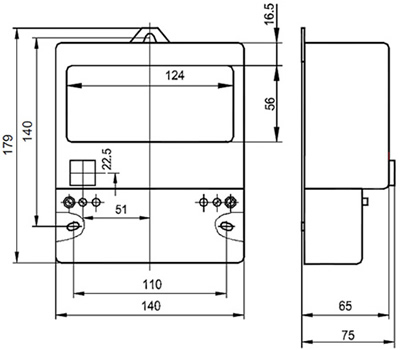

Габаритные и установочные размеры
Функциональные возможности
Счетчик позволяет сохранять в энергонезависимой памяти количество учтенной электроэнергии:
- значение учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
- значение учтенной активной электроэнергии на начало каждого месяца по всем тарифам;
- значение учтенной активной электроэнергии нарастающим итогом с превышением лимита мощности по всем тарифам;
- значение учтенной активной электроэнергии и максимальной мощности каждого получаса месяца в течение двух месяцев (два графика мощности);
- регистрация и хранение времени включения / отключения питания на зажимы счетчиков;
- регистрация времени вскрытия защитной крышки клеммной колодки.
Счетчик электроэнергии имеет возможность перепрограммирования через интерфейс RS-485 следующих параметров:
- скорость обмена;
- групповой пароль, индивидуальный пароль и адрес.
Счетчик электроэнергии имеет возможность считывания и перепрограммирования через интерфейс RS-485 следующих параметров:
- категория потребителя;
- расписание праздничных дней;
- годовое тарифное расписание (на каждый день недели и праздничный день месяца);
- лимит мощности и месячного лимита энергии;
- разрешение и запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее";
- текущее время и дата;
- функция переключения импульсного выхода в режимы: для поверки электросчетчика или для контроля энергопотребления с возможностью формирования сигнала на отключение;
- режим индикации и период индикации в диапазоне от 6 до 60 с.;
- разрешение однотарифного режима работы электросчетчика.
Особенности конструкции
- Внутренний тарификатор на 4 тарифа (на 12 сезонов).
- 9 тарифных зон в сутки.
- Энергонезависимая память.
- Интерфейс связи RS-485.
- Программируемый импульсный выход (режим контроля мощности и режим отключения выходного автомата; контроль, поверка, телеметрия).
- Тип индикации - жидкокристаллический индикатор.
- В качестве датчика тока используется шунт.
- Возможность подключения внешнего резервного источника питания (9 - 12 В) для снятия показаний с ЖКИ при отсутствии 230 В.
- Электронная пломба (дополнительно).
Технические характеристики
| Тип датчика тока | шунт |
| Тип индикатора | жидкокристаллический |
| Тип интерфейса | RS-485 |
| Дополнительная функция | с электронной пломбой |
| Номинальное напряжение, В | 230 |
| Диапазон частот измерительной сети, Гц | 47,5 - 52,5 |
| Номинальный (максимальный) ток, А | 5 (50) |
| Цена одного разряда счетного механизма, кВт*ч. | 0,1 (младшего) / 10000 (старшего) |
| Цена младшего разряда в памяти счетчика электроэнергии (доступно с помощью интерфейса), кВт*ч. | 0,001 |
| Количество импульсных выходов | 1 |
| Режим питания импульсного выхода | 24 В, 30 мА |
| Точность хода часов внутреннего таймера при нормальной температуре, при наличии или отсутствии напряжения питания до 10 лет, с./сутки | ±0,5 |
| Срок сохранения информации при отключении питания, лет | 10 |
| Полная мощность, потребляемая цепью напряжения, не более, В*А | 7,5 |
| Активная мощность, потребляемая цепью напряжения, не более, Вт | 1,6 |
| Напряжение резервного питания, В | 9 - 12 |
| Диапазон рабочих температур, °С | -40... +55 |
| Средняя наработка на отказ, часов | 88000 |
| Средний срок службы, лет | 30 |
| Межповерочный интервал, лет | 10 |
| Масса, кг | 0,85 |

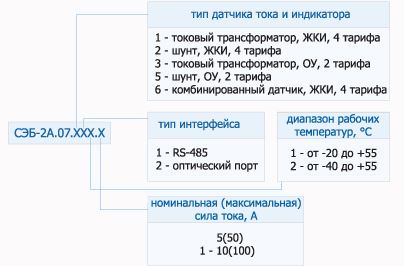

Структура условного обозначения
