Описание и характеристики

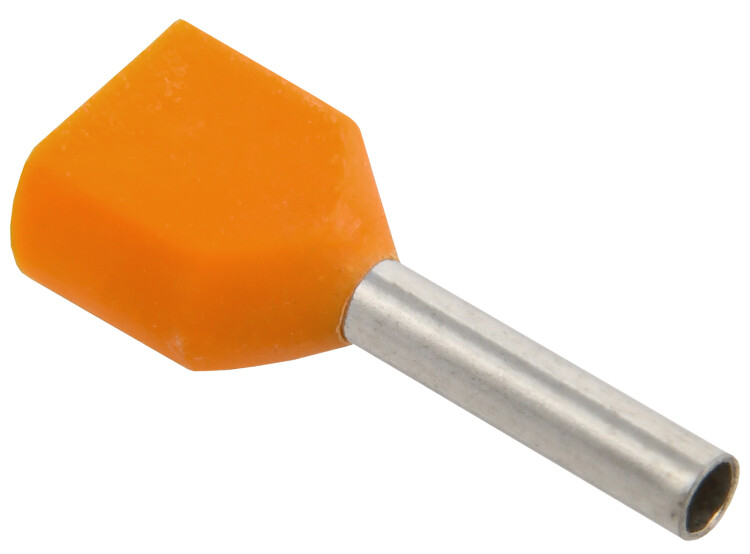

Наконечник-гильза НГИ2 0,5-8 IEK с изолированным фланцем, оранжевый

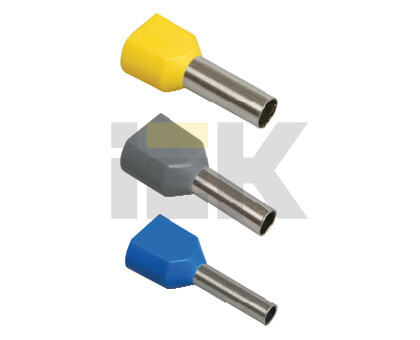

Наконечники-гильзы НГИ2 медные луженые с изолированным фланцем под два провода выполняют те же функции, что и наконечники-гильзы медные луженые (Е-гильзы), но дают возможность оконцевания не одного, а двух многопроволочных гибких проводов и подключения их к контактным зажимам различного электрооборудования: клеммным блокам, автоматическим выключателям, зажимам наборным, розеткам и т.п.
Зачищенные концы многопроволочных проводов заводятся внутрь полой концевой трубки и затем опрессовываются вместе с трубкой при помощи специального инструмента, образуя единую конструкцию, надежно фиксирующую пучки многопроволочных жил.
Размеры
| Размеры, мм | |||
|---|---|---|---|
| L | L1 | OC | OWхA |
| 8,0 | 15,1 | 1,8 | 4,8 х 2,6 |
Материалы и цвета
| Цвет изоляции | Оранжевый |
| Материал изоляции | ПВХ |
| Материал наконечника | луженая медь |
Технические характеристики
| Артикул | UTE10-D1-8-100 |
| Тип наконечника | штыревой втулочный изолированный |
| Изоляция | частичная |
| Номинальное поперечное сечение проводников, кв.мм | 2 х 0,5 |
| Номинальное напряжение, В | 400 |
| Температура окружающей среды при эксплуатации, °C | -40... +80 |
| Относительная влажность, не более, % | 90 |
| Климатическое исполнение и категория размещения | УХЛ3.1 (ГОСТ 15150) |
| Группа условий эксплуатации | М3 (ГОСТ 17516) |
| Срок службы, не менее, лет | 5 |
Расшифровка условных обозначений
