Описание и характеристики

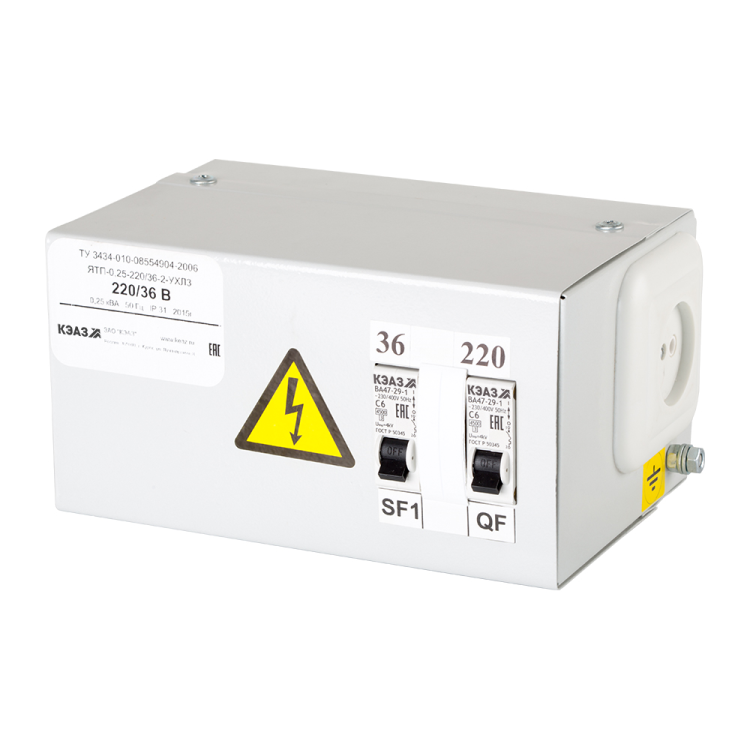

Ящик с понижающим трансформатором ЯТП-0,25-220 У3 КЭАЗ (220/24)
Ящик с понижающим трансформатором ЯТП КЭАЗ однофазный, с естественным воздушным охлаждением, предназначен для работы от сети переменного тока 220 В частотой 50 - 60 Гц.
Применяется для питания местного и ремонтного освещения, а также для подключения электроинструмента и переносных осветительных приборов.
Представляет собой металлический корпус, закрытый крышкой.
В корпусе установлен трансформатор ОСО-0,25, два автоматических выключателя, розетка штепсельная на ток не менее 6 А.
Преимущества
- Безопасность и простота в эксплуатации.
- Удобство монтажа.
- Долговечность обеспечивается повышенной антикоррозийной стойкостью.
Размеры
Материалы и цвета
| Цвет корпуса | Светло-серый |
| Материал корпуса | металл |
Технические характеристики
| Артикул | 296235 |
| Тип изделия | ящик с понижающим трансформатором |
| Исполнение | навесной |
| Номинальное рабочее напряжение переменного тока Ue, В | 220 |
| Количество фаз питающей сети | 1 |
| Номинальное напряжение первичной обмотки трансформатора, В | 220 |
| Номинальное напряжение вторичной обмотки трансформатора, В | 24 |
| Номинальная частота тока, Гц | 50 - 60 |
| Номинальная мощность вторичной обмотки трансформатора, ВА | 250 |
| КПД, не менее, % | 87 |
| Количество модулей DIN | 2 |
| Количество установленных автоматических выключателей ВА 47-29 | 2 |
| Режим работы под нагрузкой | продолжительный |
| Рабочая температура, °C | -25... +40 |
| Степень защиты от пыли и влаги | IP31 (ГОСТ 14254) |
| Климатическое исполнение и категория размещения | У3 |
| Класс защиты от поражения электрическим током | I (ГОСТ IEC 61140) |
| Вес изделия, не более, кг | 5 |
Монтаж
- Ящик устанавливается на стене или колонне в вертикальном положении и крепится через отверстия в задней стенке при снятой крышке.
- Ввод проводов в ящик и вывод проводов осуществляется через кабельный ввод.
Схема электрическая принципиальная
Расшифровка условного обозначения
ЯТП-0,25-220 У3 КЭАЗ (220/24):
- ЯТП-0,25 - условное обозначение типа.
- 2 - габарит ящика.
- 2 - количество установленных автоматических выключателей.
- 0 - степень защиты от пыли и влаги (0 - IP31).
- У3 - климатическое исполнение и категория размещения.
- КЭАЗ - торговая марка.
- 220 - номинальное первичное напряжение трансформатора.
- 24 - номинальное вторичное напряжение трансформатора.
