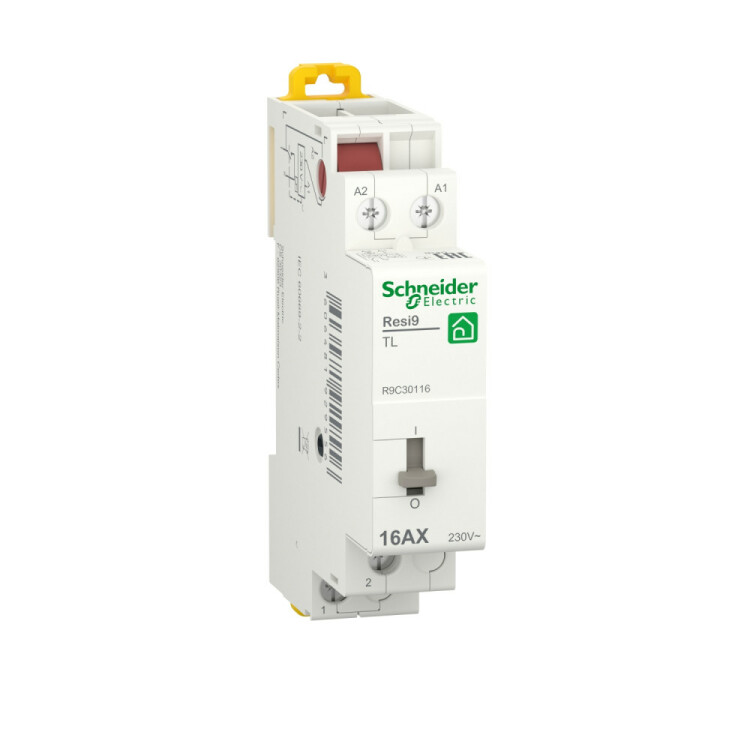

Импульсное реле Schneider Electric R9C30116 Resi9 (16 А, 1Н.О., 230 / 250 В AC, 50 Гц)
Импульсное реле Resi9 используется для дистанционного управления электрическими цепями из нескольких точек, например, цепями освещения:
- с лампами накаливания, низковольтными галогенными лампами и т.д. (резистивные нагрузки);
- с флуоресцентными лампами, газоразрядными лампами и т.д. (индуктивные нагрузки);
- со светодиодными светильниками.

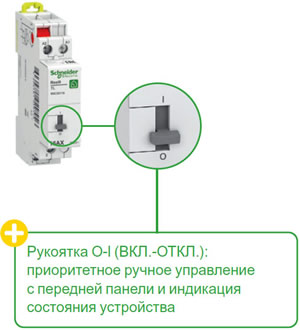

Управление импульсным реле осуществляется с помощью кнопочного выключателя.

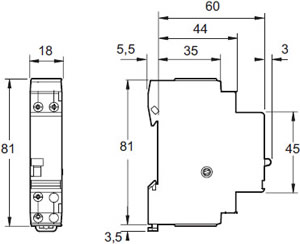

Размеры
Технические характеристики
| Тип изделия | импульсное реле |
| Описание полюсов | 1Р |
| Ширина по количеству модульных расстояний (шаг 18 мм) | 1 |
| Тип сигнала управления | импульсный |
| Длительность импульса, мс. | 50 |
| Технологический тип | электромеханический |
| Тип управления | дистанционный / ручной |
| Тип дистанционного управления | кнопка с подсветкой 3 мА |
| Тип сети | переменный ток |
| Номинальное рабочее напряжение (силовая цепь), В | АС 250 |
| Номинальный ток, А | 16 |
| Конфигурация главных контактов | 1Н.О. |
| Напряжение цепи управления Uc, В | АС 230 |
| Частота сети, Гц | 50 |
| Количество нормально разомкнутых контактов | 1 |
| Количество нормально замкнутых контактов | --- |
| Пусковая мощность источника питания, В*А | 19 |
| Частота коммутации, операций в минуту | 5 |
| Количество коммутаций | 100 в день / 200000 всего |
| Индикатор наличия напряжения | индикация "вкл./выкл." |
| Рабочая температура окружающей среды, °C | -20... +50 |
| Степень защиты от пыли и влаги | IP20 (открытая установка) / IP40 (установка в шкафу) |
| Способ крепления | защелкиванием на DIN рейку |
| Цвет корпуса | Белый |
Подключение
|

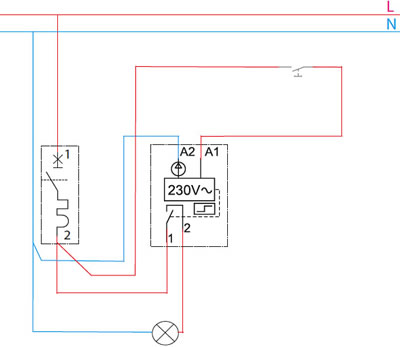

4 провода:
При наличии А2 используйте нейтраль |

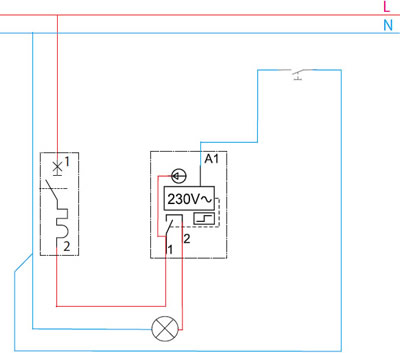

3 провода:
При отсутствии А2 на месте ввода стоит заглушка красного цвета. |
Присоединение
 |
Цепь управления:
|
Момент затяжки: 0,8 Н*м. |
|
Цепь питания:
|
Момент затяжки: 1 Н*м. |
