Описание и характеристики

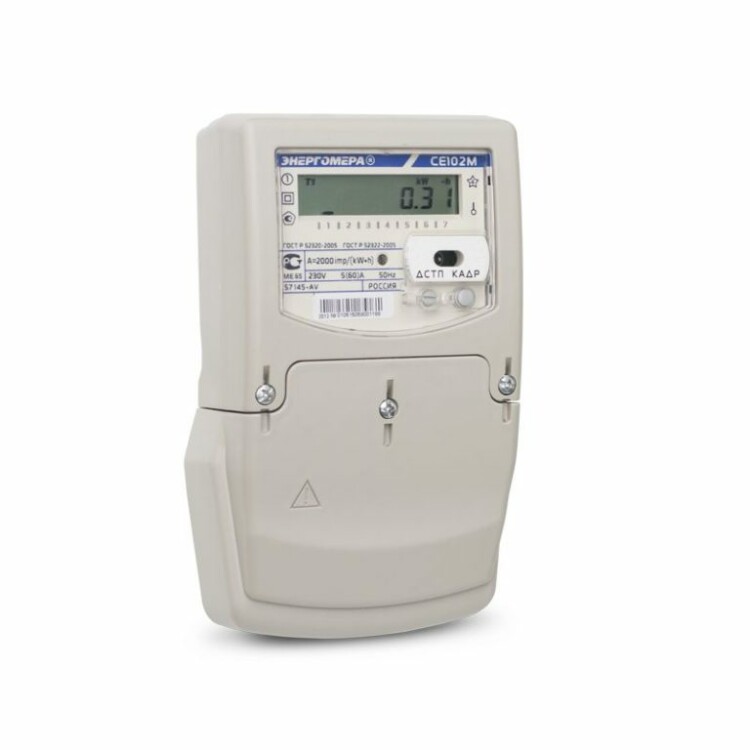

Cчетчик активной электрической энергии однофазный СЕ102M-S7 145АV (4 тарифа, 5 - 60 А)
Счетчик электроэнергии однофазный многотарифный серии СЕ102M-S7 145АV предназначен для измерения активной электроэнергии в однофазных цепях переменного тока, организации учета по четырем тарифам, с передачей накопленной информации через интерфейс RS-485.
Счетчик позволяет производить мониторинг параметров сети в режиме реального времени (ток, напряжение, частота).
Устанавливается на щиток (исполнение корпуса S7).
Соответствует ГОСТ Р 52320-2005, ГОСТ Р 52322-2005.
Преимущества
- Возможность снятия показаний при отсутствии напряжения питания.
- В качестве датчиков тока используются шунты, что полностью исключает хищения с помощью магнита.
- Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
ЖК-индикатор не подвержен влиянию электромагнитных воздействий и сохраняет свою работоспособность в широком диапазоне температур.

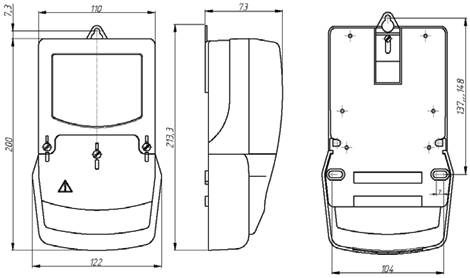

Габаритные размеры
Особенности конструкции
- Наличие интерфейса RS-485.
- Электронная пломба крышки клемной колодки.
- Жидкокристаллический индикатор.
Технические характеристики
| Класс точности | 1 |
| Число тарифов | 4 |
| Частота измерительной сети, Гц | 50 ±2,5 |
| Номинальное напряжение, В | 230 |
| Номинальный (максимальный) ток, А | 5 (60) |
| Стартовый ток, мА | 10 |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9 (0,8) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
| Диапазон рабочих температур, °С | - 45... +70 |
| Степень защиты от пыли и влаги | IP51 |
| Средняя наработка на отказ, часов | 220000 |
| Межповерочный интервал, лет | 16 |
| Средний срок службы, лет | 30 |
| Масса, не более, кг | 0,5 |

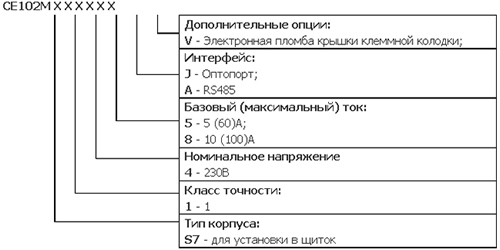

Структура условного обозначения
