Описание и характеристики

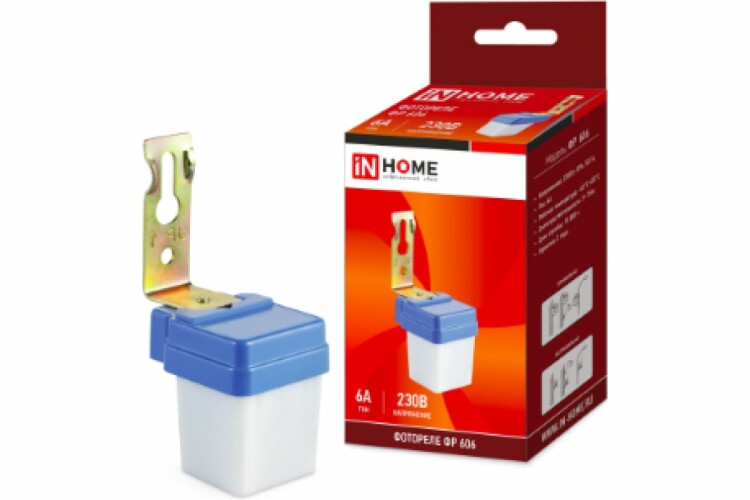

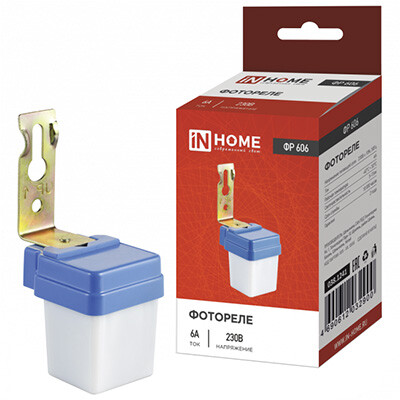

Фотореле IN HOME ФР 606 (6 А, IP44) открытой установки
Фотореле ФР 606 IN HOME позволяет включать и выключать освещение в автоматическом режиме.
Используется для управления внутренним и уличным освещением, включения подсветки витрин, рекламных конструкций и т.д.
В роли элемента, коммутирующего нагрузку, используется электромеханическое реле.
Встроенный фотоэлемент активируется в зависимости от уровня освещения.
При снижении уровня естественной освещенности фотореле выдает сигнал на включение искусственного освещения,
при увеличении уровня естественной освещенности фотореле отключает искусственное освещение.
Порог срабатывания фотореле устанавливается регулятором LUX.
Применение фотореле с регулируемым порогом срабатывания позволяет добиться существенной экономии электроэнергии и увеличить срок службы ламп.
Размеры и вес
| Высота изделия, мм | 91 |
| Длина изделия, мм | 50 |
| Ширина изделия, мм | 35 |
| Вес изделия, г | 75 |
Материалы и цвета
| Цвет корпуса | Белый |
| Материал корпуса | пластик |
Технические характеристики
| Артикул | 4690612032900 |
| Тип изделия | фотореле электромеханическое |
| Рабочее напряжение, В | АС 230 ±10% |
| Частота тока, Гц | 50 |
| Ток нагрузки, А | 6 |
| Потребляемая мощность, Вт | 0,45 |
| Вид фотоэлемента | встроенный |
| Диапазон регулировки рабочей освещенности, лк | 5 - 15 |
| Диапазон рабочих температур, °C | -40... +50 |
| Степень защиты от пыли и влаги | IP44 |
| Тип монтажа | открытая установка |
| Класс защиты от поражения электрическим током | I |
| Срок службы, часов | 10000 |
| В комплекте | крепежный уголок, винт для крепления |
Монтаж и подключение
- Для правильной установки фотореле руководствуйтесь маркировкой на монтажном кронштейне (надпись "UP" со стрелкой).
- Подключение фотореле осуществляется к выводам контактных проводников:
коричневый провод - подключение фазы (L), синий провод - подключение нейтрали (N), красный провод - подключение нагрузки.
Схема подключения:
