Описание и характеристики

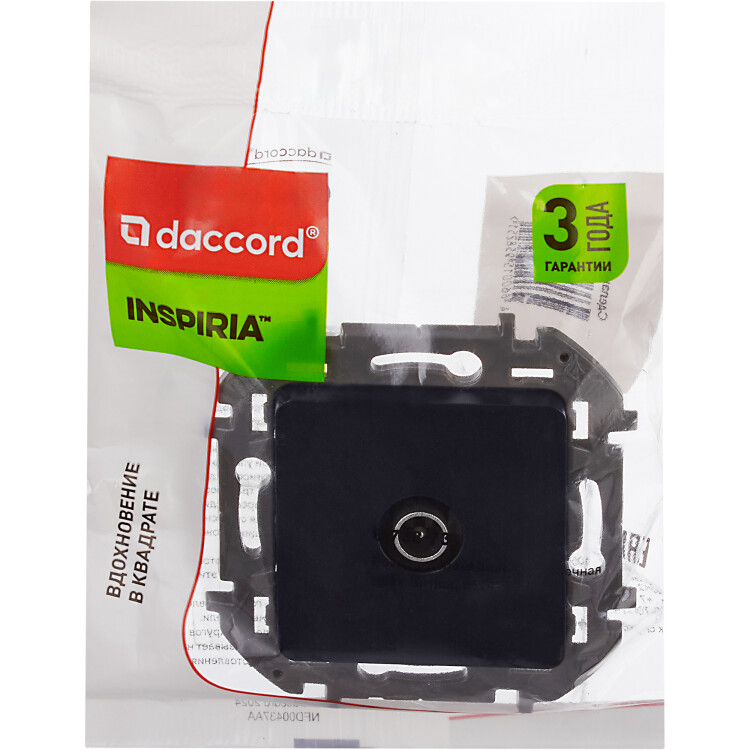

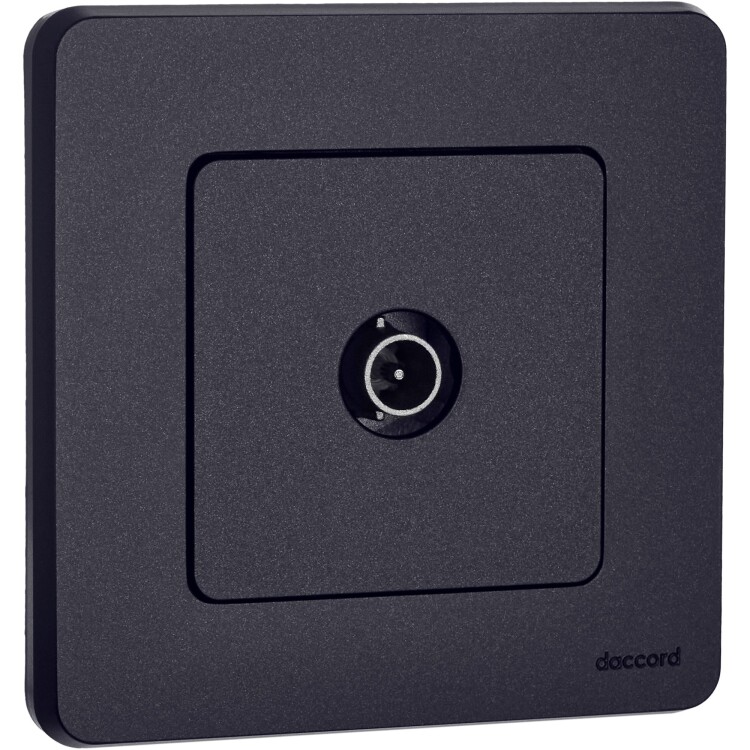

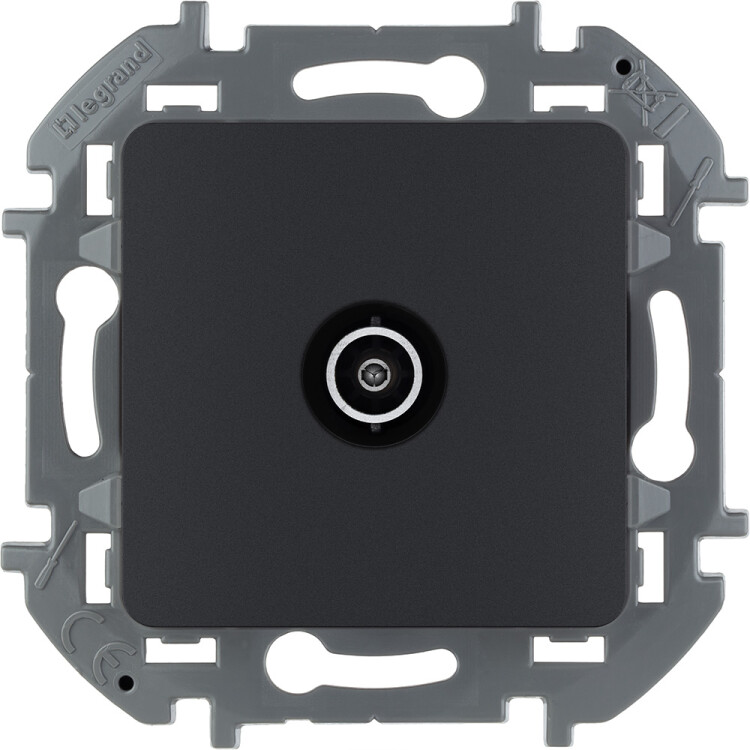

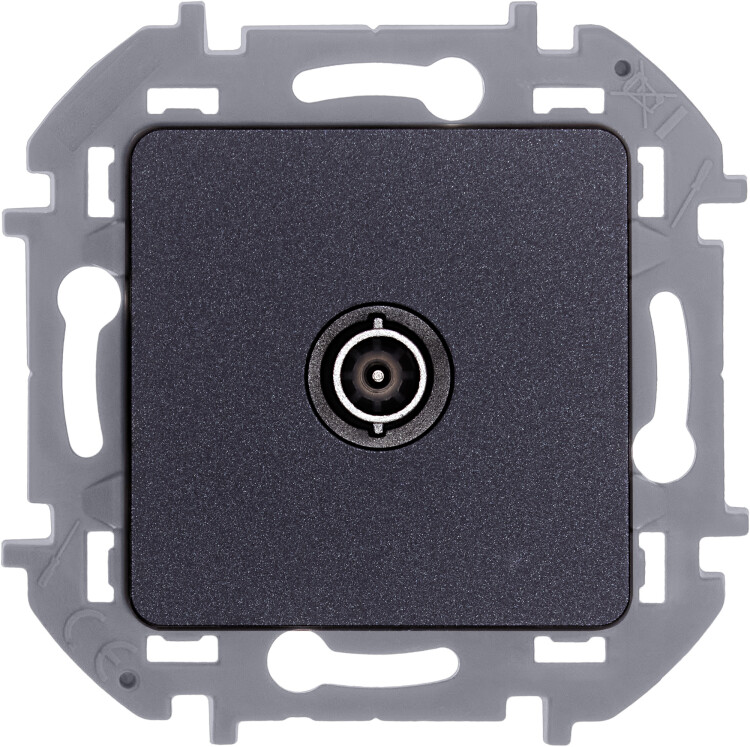

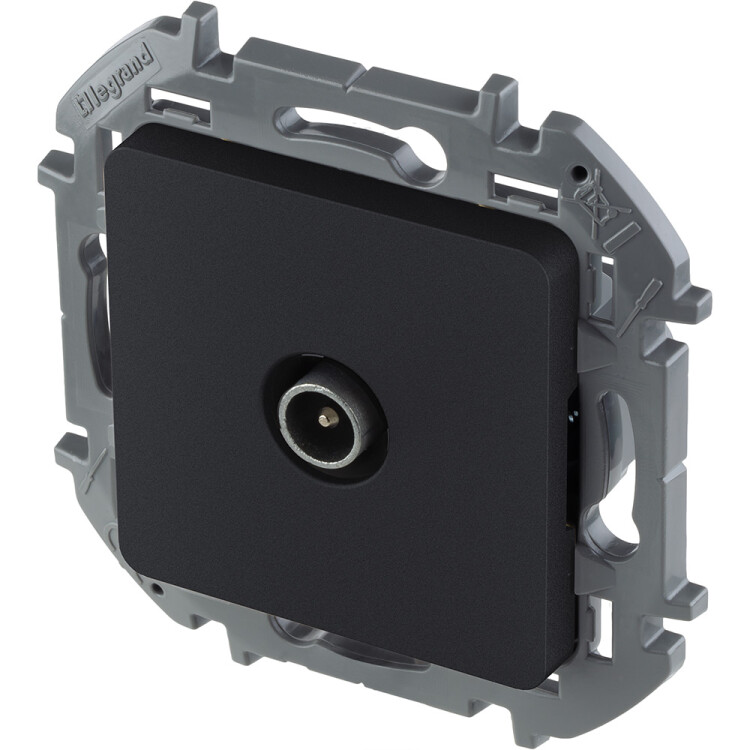

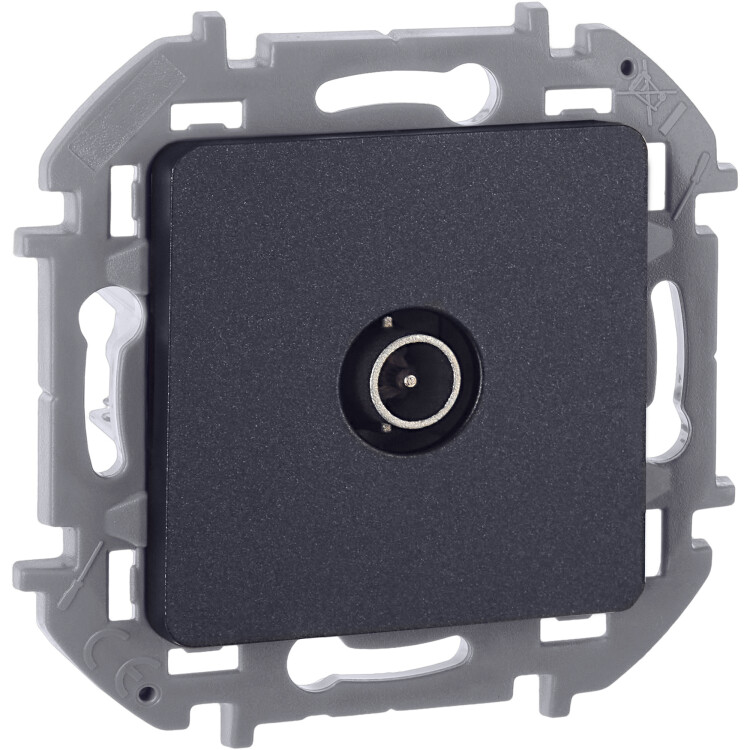

Розетка телевизионная оконечная Legrand 673873 Inspiria (10 дБ, 862 МГц) скрытой установки, антрацит
Розетка телевизионная оконечная Legrand серии Inspiria предназначена для подключения одного ТВ приемника к антенне, а также для организации телевизионной сети по схеме "шлейф", когда к каждому телевизору шлейфом прокладывается одна общая линия от источника сигнала.
Гарантированная надежность и безопасность механизма электроустановочных изделий Inspiria от Legrand сочетается с современным плоским дизайном, лаконичностью форм и мягкостью линий.

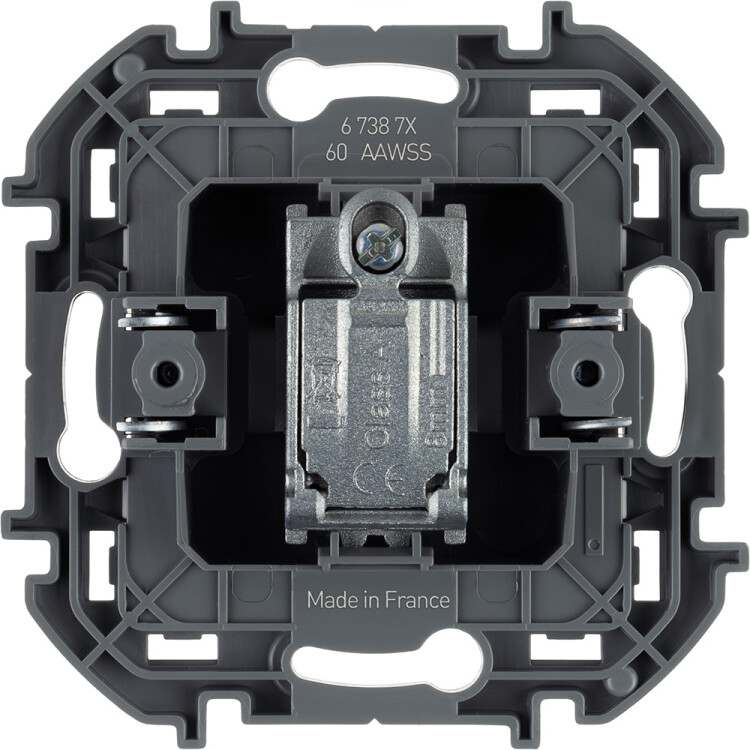

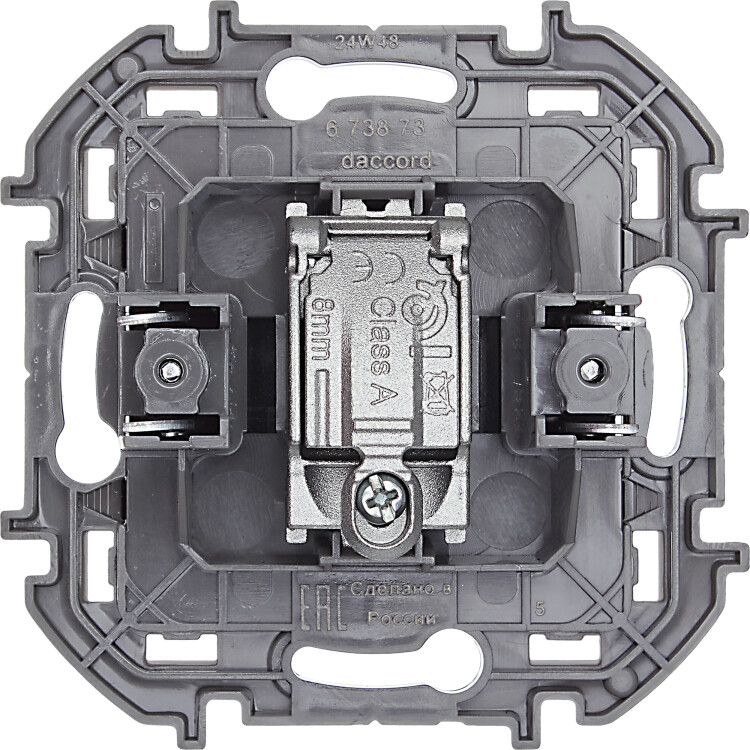

Корпус механизма изготовлен из металлического сплава, обладает степенью экранирования Class A и защищает сигнал от электромагнитных помех 220 В и 3G/4G.
Присоединение коаксиального кабеля к розетке осуществляется удобным безвинтовым коннектором.

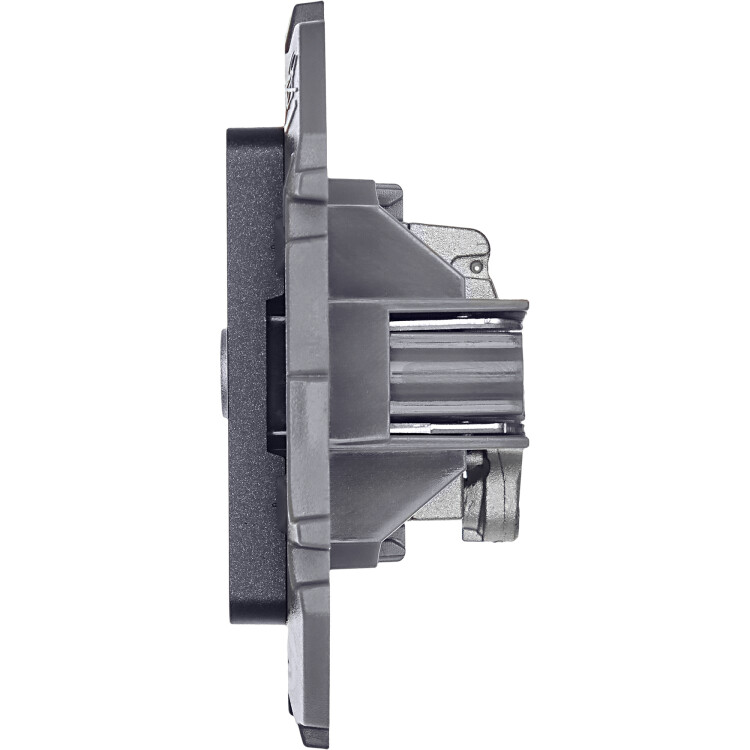

Размеры
| Размеры, мм | |||
|---|---|---|---|
| A | B | C | D |
| 76 | 76 | 32 | 11 |
Материалы и цвета
| Цвет лицевой панели | Антрацит |
| Тип поверхности лицевой панели | матовый |
| Материал лицевой панели | ABS пластик (устойчив к загрязнению и воздействию УФ) |
| Материал корпуса механизма | металлический сплав |
| Материал суппорта | поликарбонат, армированный на 10 % стекловолокном |
Технические характеристики
| Тип изделия | розетка телевизионная |
| Конструктивное исполнение | оконечная, для схемы "шлейф" |
| Количество выходов | 1 |
| Частота, МГц | 4 - 862 |
| Потери в ответвителе при 860 МГц, дБ | 10 |
| Сопротивление, Ом | 75 |
| Температура эксплуатации, °C | -5... +35 |
| Степень защиты от пыли и влаги | IP20 |
| Степень защиты от внешних механических воздействий | IK04 |
| Способ подключения | безвинтовой |
| Тип монтажа | скрытая установка |
| Способ крепления | в распор (лапками) и винтами |
Монтаж
 |
Маркеры симметрии в 4 точках обеспечивают удобное выравнивание по горизонтальной и вертикальной плоскости при монтаже. |
 |
Прочный суппорт со специальным профилем облегчает многопостовый монтаж. |
Варианты крепления суппорта
- прикручивание винтами к монтажной коробке.
- крепление захватами.
 |
 |
