Описание и характеристики

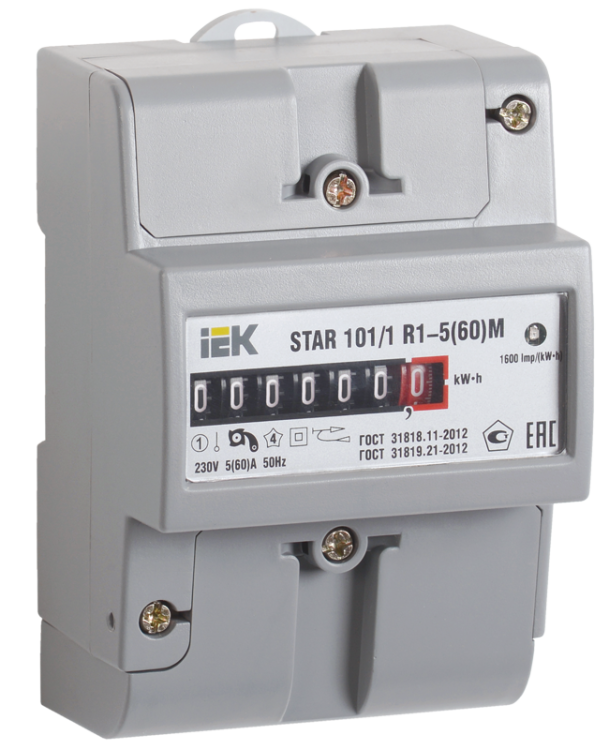

Счетчик электрической энергии однофазный IEK STAR 101/1 R1-5(60)М (1 тариф, din-рейка)
Однотарифный счетчик электрической энергии IEK STAR 101/1 R1-5(60)М является счетчиком непосредственного включения, предназначен для учёта активной электрической энергии в однофазных сетях переменного тока напряжением 230 В частотой 50 Гц.
Соответствует требованиям ГОСТ 31818.11, ГОСТ 31819.21 и техническим условиям CCE1.001.2014 ТУ.
Внесен в Государственный реестр средств измерений
Преимущества
- Российское производство.
- Большой межповерочный интервал.
- Широкий температурный диапазон применения.
- Высокая временная и температурная стабильность метрологических характеристик.
- Защита от импульсных перенапряжений.
- Конструкция зажимов счетчика обеспечивает надежное присоединение проводов, что предотвращает потери мощности.
- Счетчик с электромеханическим отсчетным устройством имеет механический стопор обратного хода для защиты от сброса учетных показаний счетчика.
- Стандартный телеметрический импульсный выход.
Размеры
Особенности конструкции
- Корпус на DIN рейку.
- Крепление под пломбу верхней крышки в двух местах по диагонали (наличие пломбы государственного поверителя и производителя).
- Крепление клеммных крышек в центральной части с пазами под пломбу энергоснабжающей организации.
- Возможность размещения счетчика в стандартном боксе.
Технические характеристики
| Артикул | CCE-1R1-1-01-1 |
| Класс точности | 1 |
| Количество тарифов | 1 |
| Количество фаз | 1 |
| Номинальное напряжение, В | 230 ± 10 % |
| Номинальная частота, Гц | 50 |
| Базовый / максимальный ток, А | 5 / 60 |
| Стартовый ток, мА | 10 |
| Тип отсчетного устройства | электромеханическое |
| Начало нормального функционирования после приложения номинального напряжения, не более, сек. | 5 |
| Полная потребляемая мощность в цепях тока, В*А | 0,1 |
| Полная потребляемая мощность в цепях напряжения, В*А (Вт) | 9 (0,8) |
| Постоянная счётчика, имп./(кВт*ч) | 1600 |
| Время сохранения информации в запоминающем устройстве при отключении источника питания, не менее, лет | 10 |
| Диапазон рабочих температур, °С | -40... +70 |
| Относительная влажность воздуха | 95 % (при 25 °С) |
| Атмосферное давление, кПа | 85 - 105 |
| Масса изделия, не более, кг | 0,5 |
| Межповерочный интервал, лет | 16 |
Расшифровка условных обозначений
