Описание и характеристики

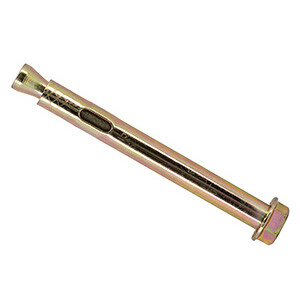

Анкер стальной оцинкованный HNM 10 х 97 мм (сталь) с гайкой М8
Клиновой анкер с гайкой применяется для крепления самонесущих, тяжелых конструкций, монтажных конструкций, стоек ограждений в полнотелом кирпиче, бетоне, природном камне.
Применение
|
Крепление опор, держателей |
Крепление самонесущих конструкций |
Преимущества
- Широкая область применения.
- Высокая несущая способность.
- Нагружение сразу после установки.
- Малые межосевые расстояния.
Размеры
| Общая длина, мм | 102 |
| Диаметр анкера, мм | 10 |
| Диаметр резьбы, мм | М8 |
| Размер гайки под ключ, м | 13 |
Материалы
| Материал | углеродистая сталь холодного формирования* |
| Покрытие | цинкование ?5 мкм |
* Применение в неагрессивной среде.
Технические характеристики
| Тип изделия | клиновой анкер с гайкой |
| Обозначение | HNM 10 х 97 |
| Рассчетное усилие на вырыв, кН | 2,1 (бетон В20) / 0,6 (кирпич М150) |
| Расчетное усилие на срез, кН | 4,5 (бетон В20) / 1,2 (кирпич М150) |
| Диаметр бура, мм | 10 |
| Минимальная глубина отверстия, мм | 60 |
| Диаметр отверстия в прикрепляемой детали, мм | 11 |
| Толщина прикрепляемой детали, мм | 33 |
| Минимальная толщина материала основания, мм | 80 |
| Критическое расстояние до края, мм | 65 |
| Критическое осевое расстояние, мм | 70 |
| Момент затяжки в бетоне, Н*м | 25 (бетон) / 12,5 (кирпич) |
Монтаж
|
Пробурить отверстие. |
Прочистить отверстие от пыли. |
Осторожно забить анкер. |
Затянуть анкер необходимым моментом затяжки. |
