Описание и характеристики

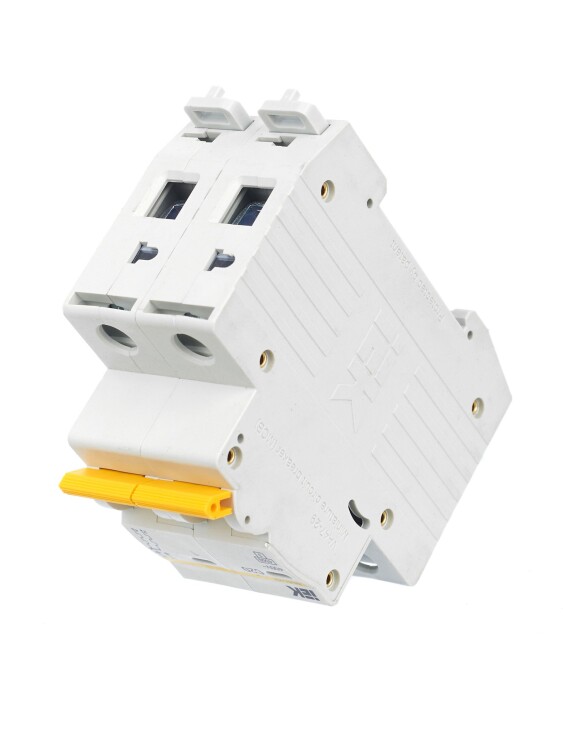

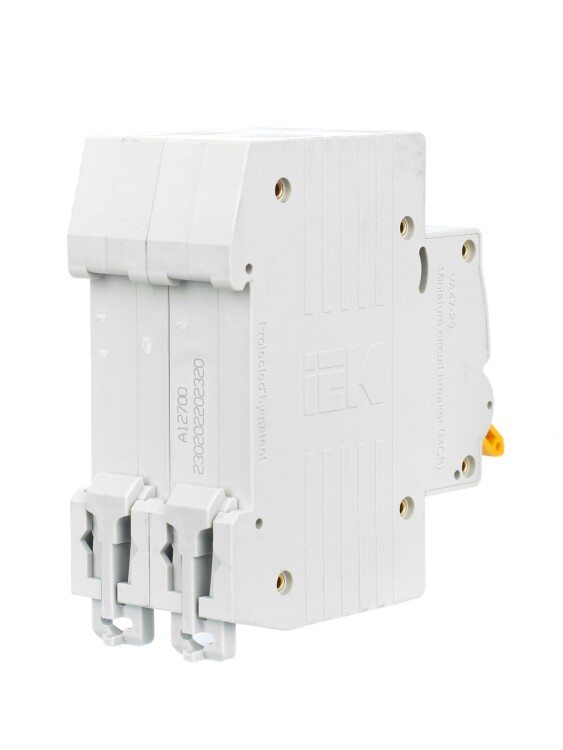

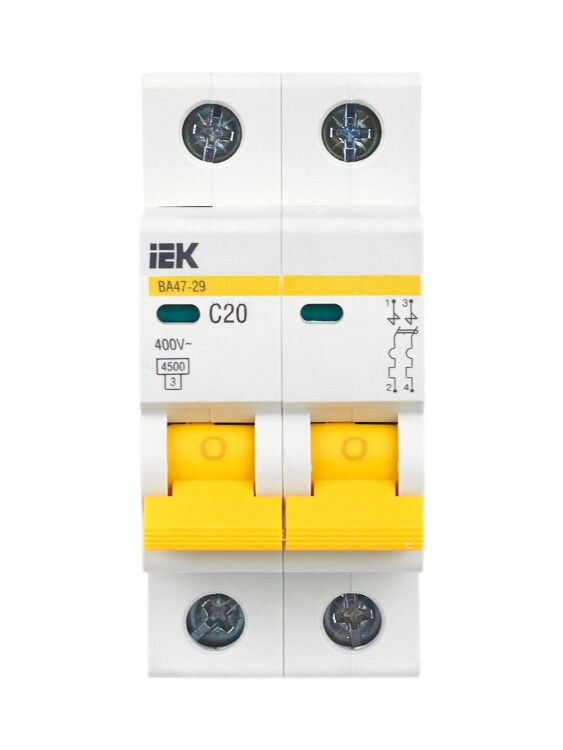

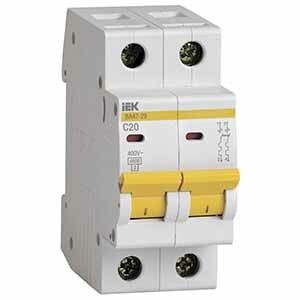

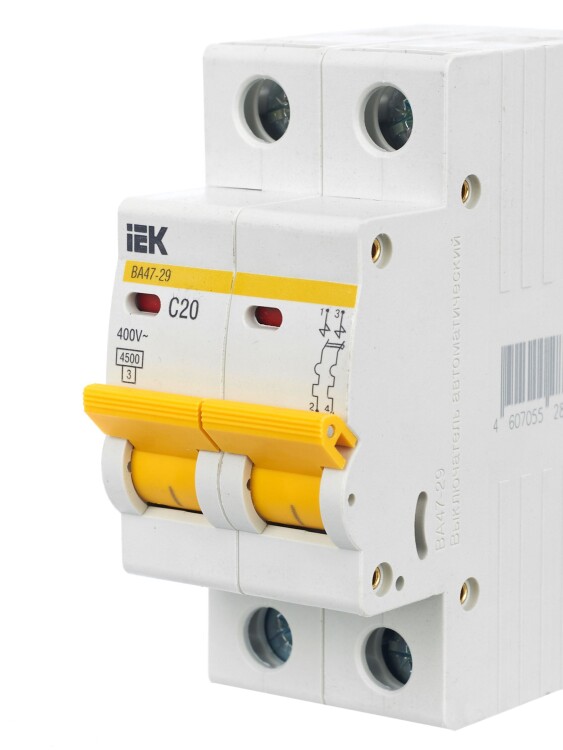

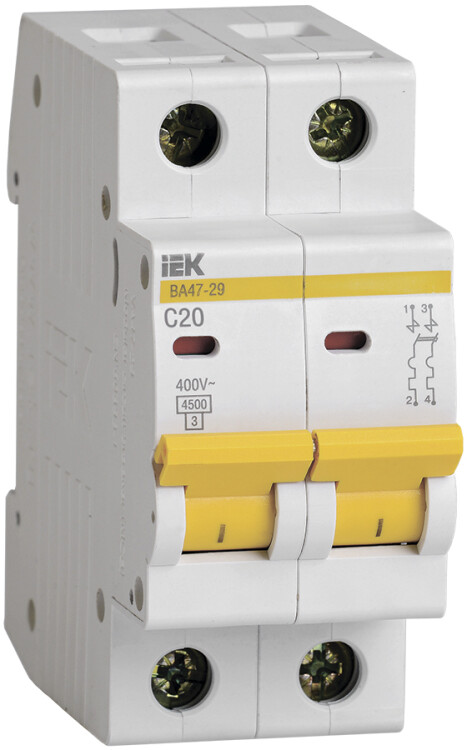

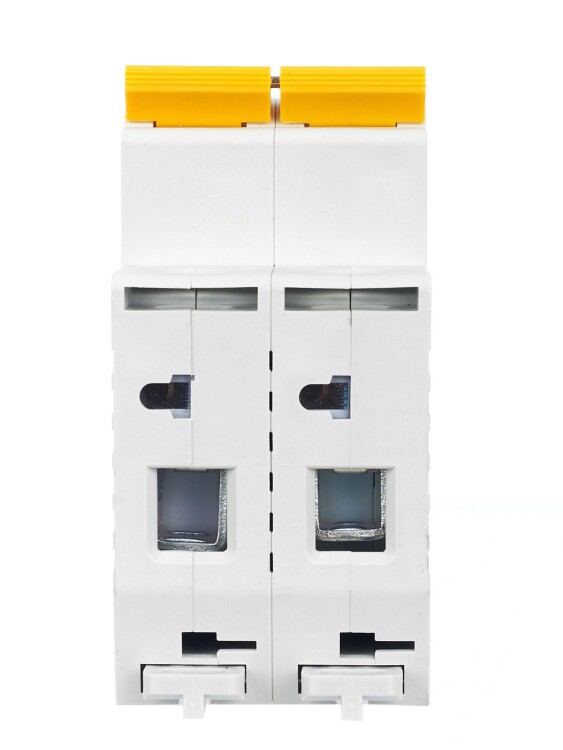

Выключатель автоматический ВА47-29 2Р 20 А 4,5 кА С IEK MVA20-2-020-C
Автоматические выключатели ВА47-29 предназначены для защиты от сверхтоков распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение - выключатели с характеристикой срабатывания В;
- двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой срабатывания C;
- двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D.

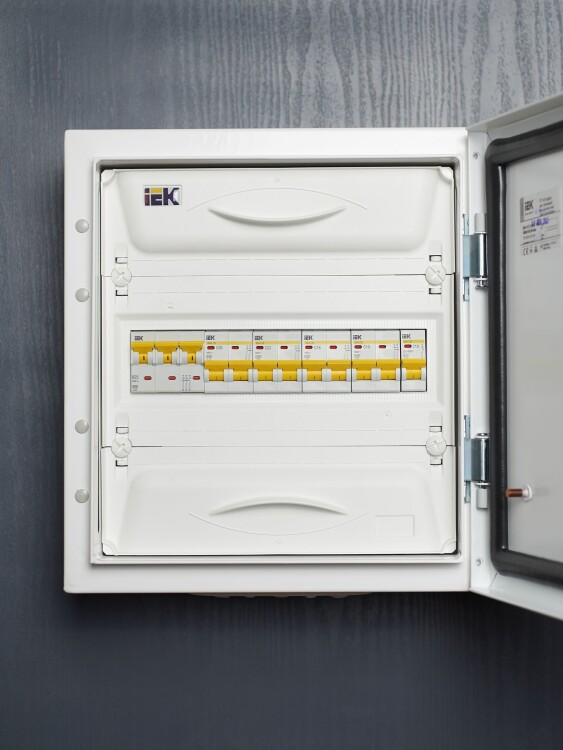

Рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Простая самостоятельная установка дополнительных устройств (безвинтовое крепление).
- Широкий диапазон рабочих температур.

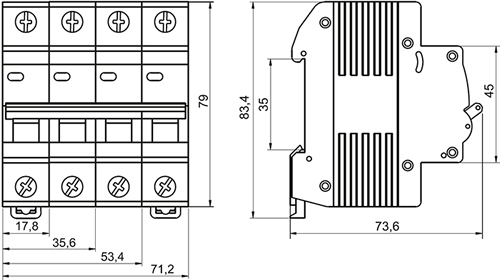

Размеры
Особенности конструкции
 |
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания. |
|
Дополнительная защита от прогорания корпуса автоматического выключателя из-за дуги и отвод тепла за счет пластиковой и металлической антипрогарных пластин. Плексигласовая вставка для предотвращения несанкционированного доступа к регулировочному винту. |
|

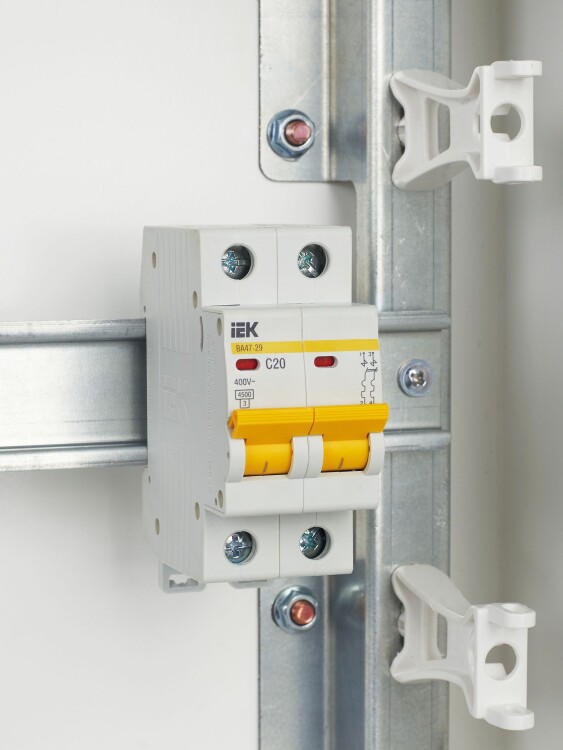

Возможность одновременного присоединения шиной Fork и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением. |
 |
Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели. |
|
Специальная конструкция корпуса с улучшенной теплоотдачей (пазы на боковых панелях корпуса). |
 |
Конструкция ВА 47-29 позволяет присоединять дополнительные устройства (КС47, КСВ47, РММ47, РН47). |
 |
Наличие индикатора положения контактов. |  |
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. |  |
Эргономичный дизайн рукоятки включения / выключения. |
Технические характеристики
| Тип изделия | автоматический выключатель |
| Количество полюсов | 2 |
| Количество модулей | 2 |
| Наличие защиты от сверхтоков в полюсах | во всех полюсах |
| Тип напряжения | переменное / постоянное |
| Номинальное рабочее напряжение переменного тока Ue, В | 400 |
| Номинальное рабочее напряжение постоянного тока на один полюс, не более, В | 48 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток In, А | 20 |
| Номинальная наибольшая отключающая способность Icn, А | 4500 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Характеристика срабатывания от сверхтоков, тип | С |
| Тип расцепителя | тепловой, электромагнитный |
| Время срабатывания расцепителя в зоне КЗ tm, сек. | 0,1 |
| Рабочий режим | продолжительный |
| Рабочее положение | вертикальное с возможным отклонением на 90° |
| Диапазон рабочих температур, °C | -40... +50 |
| Относительная влажность воздуха при +25 °C, % | 80 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Механическая износостойкость, не менее, циклов В-О | 20000 |
| Электрическая износостойкость, не менее, циклов В-О | 6000 |
| Группа механического исполнения | М4 (ГОСТ 17516.1) |
| Класс токоограничения | 3 |
| Наличие взрывозащиты | нет |
| Способ монтажа | на DIN-рейку 35 х 7,5 |
| Тип подключения | винтовое соединение |
| Максимальное сечение входящего кабеля, кв.мм | 25 |
| Вес одного полюса, не более, кг | 0,097 |
| Срок службы, лет | 15 |
Дополнительные устройства
- Контакт состояния КС47.
- Контакт состояния КСВ47.
- Расцепитель минимального напряжения РММ47.
- Расцепитель независимый РН47.
