Описание и характеристики

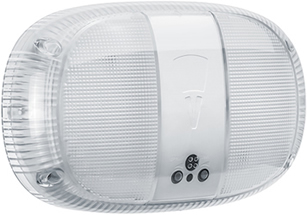

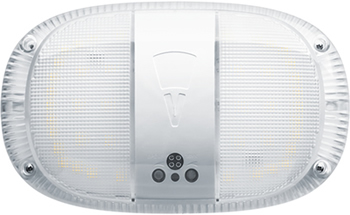

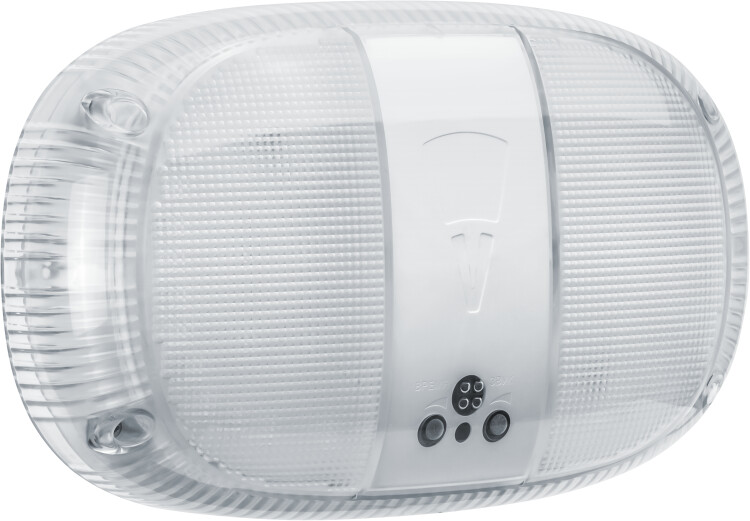

Светильник светодиодный Navigator DPB-02-12-4K-IP40-01-LED "Антей" (12 Вт, 1260 лм, 4000 К, IP40) с оптико-акустическим датчиком

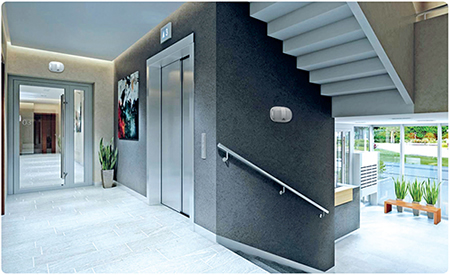

Светодиодные энергосберегающие настенно-потолочные светильники Navigator серии DPB-02-LED "Антей" со степенью защиты от пыли и влаги IP40 предназначены для внутреннего освещения административных, общественных и жилых зданий.
Преимущества
- Высокая эффективность до 110 лм/Вт.
- Корпус из ударопрочного ABS пластика.
- Антивандальная конструкция: ударопрочный рассеиватель, крепежные винты со шлицем в форме шестилучевой звезды.
- Регулируемый оптико-акустический датчик.
- Сделано в России.

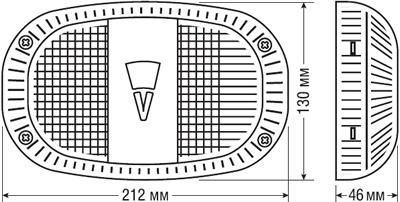

Размеры
Материалы и цвета
| Тип рассеивателя | призматический |
| Материал рассеивателя | ударопрочный поликарбонат |
| Цвет корпуса | Белый |
| Материал корпуса | ударопрочный ABS пластик |
Технические характеристики
| Артикул | 82745 |
| Тип светильника | ДПБ |
| Исполнение | с регулируемым оптико-акустическим датчиком |
| Количество режимов работы | 3 |
| Номинальное напряжение, В | АС 176 - 265 |
| Частота тока, Гц | 50 - 60 |
| Номинальный ток, А | 0,1 |
| Мощность светильника, Вт | 12 |
| Источник света | светодиоды |
| Световой поток, лм | 1260 |
| Цветовая температура, К | 4000 |
| Цвет свечения | Нейтральный белый |
| Класс светораспределения по ГОСТ 34819-2021 | П |
| Тип кривой силы света по ГОСТ 34819-2021 | Д (косинусная) |
| Индекс цветопередачи Ra | >80 |
| Коэффициент мощности, cos φ | >0,5 |
| Световая отдача, лм/Вт | 105 |
| Диапазон рабочих температур, °C | -40... +40 |
| Степень защиты от пыли и влаги | IP40 |
| Способ крепления | накладной настенно-потолочный |
| Класс защиты от поражения электрическим током | II |
| Сечение подключаемых проводников, кв.мм | 0,5 - 0,75 |
| Срок службы, часов | 40000 |
Режимы работы светильника
| Режим работы | Оптический порог активации датчика, лк | Акустический порог активации датчика, дБ | Время работы после активации, сек. | Дежурный свет |
|---|---|---|---|---|
| 1 | --- | 30 - 75 | 20 - 180 | --- |
| 2 | --- | 30 - 75 | 20 - 180 | 30% эффективности при отсутствии звуков |
| 3 | 10 | 30 - 75 | 20 - 180 | --- |

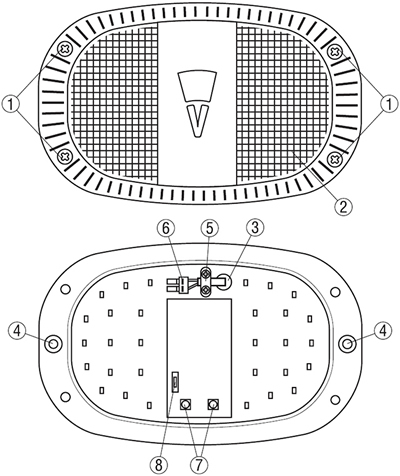

Подключение и монтаж
- Обесточьте сетевой кабель (двухжильный кабель сечением от 0,5 до 0,75 кв.мм, нет в комплекте).
- Произведите разборку светильника.
- Открутите антивандальные винты (1) с помощью отвертки (в комплекте), снимите рассеиватель (2).
- Наметьте место будущей установки светильника и просверлите два отверстия.
- Протяните сетевой кабель через гермоввод (3).
- Закрепите светильник на поверхности при помощи двух болтов (4) из установочного комплекта.
- Зафиксируйте провод зажимом (5) (в комплекте).
- Подключите провода к зажимной клеммной колодке (6).
- Убедитесь, что сетевой кабель плотно соприкасается с гермовводом.
- Установите необходимые уровень шума и время работы светильника после активации с помощью соответствующих регуляторов (7).
- Выберите режим работы с помощью переключателя (8).
- Установите рассеиватель (2) на корпус светильника, затем затяните фиксирующие винты (1).
