Описание и характеристики

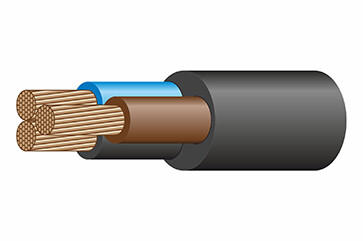

Кабель КГ-ХЛ 3 х 4 кв.мм
Кабель силовой гибкий холодостойкий КГ-ХЛ предназначен для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.
Эксплуатируется на суше и водоемах в макроклиматических районах с умеренным, холодным климатом, на открытом воздухе и в помещениях.
Устойчив к воздействию солнечного излучения.
Изготовлен по ТУ 16.К73.05-93.
Конструкция и материалы
- Токопроводящие жилы медные, многопроволочные, скрученные.
- Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э.
- Изоляция жил из резины типа РТИ-1 или РТИ-2-ХЛ на основе натурального и бутадиенового каучуков.
Маркировка жил:
цифровая - 1, 2, 3, 4, 5, жила заземления - 0;
цветовая - голубой, черный, коричневый, жила заземления - зелено-желтая.
Изолированные жилы скручены.
- Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э.
- Оболочка из резины типа РШТ-2 и РТИШ-1 на основе изопренового и бутадиенового каучуков.
Технические характеристики
- Число и сечение токопроводящих жил: 3 х 4 кв.мм.
- Вид климатического исполнения: ХЛ, категории размещения 1, 2, 3 по ГОСТ 15150.
- Диапазон температур эксплуатации: -60... +50 °С.
- Прокладка и монтаж кабеля без предварительного подогрева производится при температуре не ниже -40 °С.
- Повив изолированных жил выполнен с шагом, превышающим 16 диаметров.
- Изгиб при укладке (монтаже) не должен быть меньше 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до +75 °С.
- Строительная длина кабеля:
- с номинальным сечением основных жил до 35 кв.мм включительно: не менее 150 м;
- с номинальным сечением основных жил 50 - 120 кв.мм: не менее 125 м;
- с номинальным сечением основных жил 150 кв.мм и выше: не менее 100 м.
- Гарантийный срок эксплуатации кабеля: 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
- Срок службы (с момента изготовления кабеля): 4 года.
