Описание и характеристики

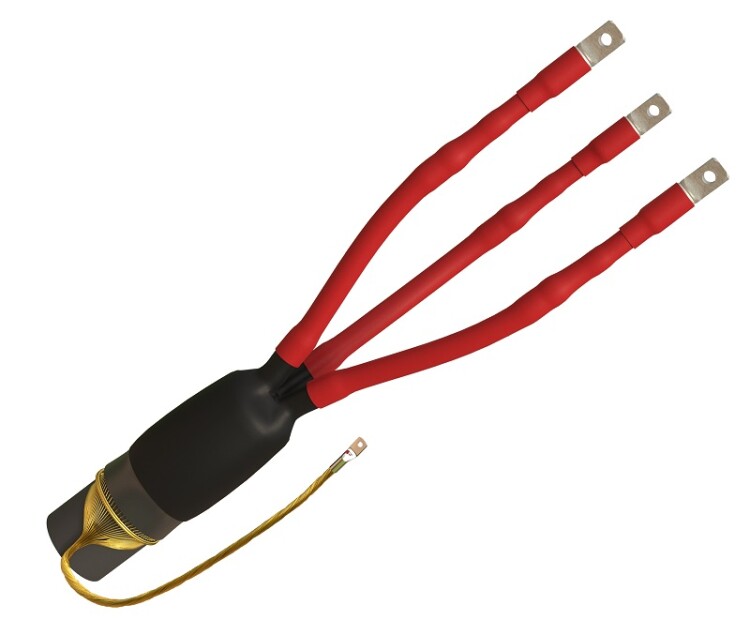

Муфта концевая 3ПКВТпб-10 (150 - 240) "ЗЭТАРУС" с наконечниками
Муфта кабельная концевая 3ПКВТпб-10 предназначена для оконцевания трехжильного силового кабеля с изоляцией из сшитого полиэтилена на напряжение до 10 кВ (50 Гц).
Устанавливается в помещении всех категорий влажности.
Монтаж термоусаживаемой муфты может быть осуществлен для кабеля типов АПвБП-10, АПвП-10, ПвБВ-10, ПвП-10, их аналогов и модификаций.
Особенности конструкции
- Применение специального герметика со свойствами выравнивания напряженности электрического поля и трубок стресс-контроля максимально снижает риск пробоя изоляции на срезе проводящего слоя.
- Слой термоплавкого клея, нанесенный на внутренние поверхности термоусаживаемых элементов, позволяет добиться полной герметизации кабельной муфты.
- Применение изолирующих антитрекинговых трубок снижает риск пробоя по поверхности изоляции.
- В комплекте болтовые наконечники 2НБ с алюминиевыми болтами, срывающимися при затяжке.
- Болтовые наконечники предусмотрены для монтажа как на алюминиевую, так и на медную жилы.
Технические характеристики
| Артикул | zeta21593 |
| Тип изделия | муфта кабельная концевая |
| Тип муфты | 3ПКВТпб-10 |
| Исполнение | с наконечниками |
| Сечение кабеля, кв.мм | 150 - 240 |
| Количество жил | 3 |
| Максимальное рабочее напряжение, кВ | 10 |
| Наличие защитного слоя в кабеле | с броней / без брони |
| Тип изоляции | сшитый полиэтилен |
| Комплект заземления | непаяный комплект заземления |
| Длина разделки, мм | 800 |
| Климатическое исполнение и категория размещения | У3 |
