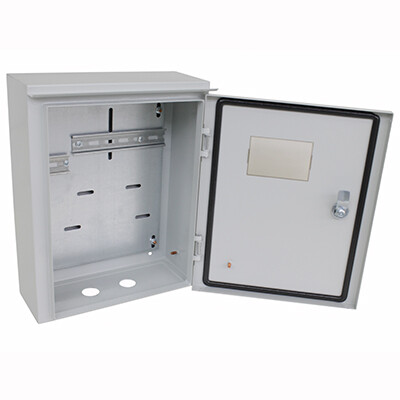

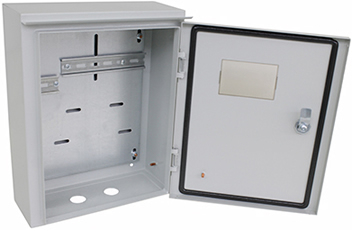

Корпус металлический ЩУ-3/1-0 У1 IP54 "Электростандарт", серый, 395 х 310 х 150 мм
Корпус металлический ЩУ-3/1-0 У1 IP54 предназначен для дальнейшей сборки однолинейных пунктов трехфазного учета навесного исполнения.
Устанавливается в помещениях с невзрывоопасной средой, не содержащей токопроводящей пыли и химически активных веществ.
Допускается установка вне помещений под навесом.
Размеры и вес
| Высота, мм |
395 |
| Ширина, мм |
310 |
| Глубина, мм |
150 |
| Вес изделия нетто ±5 %, кг |
4,8 |
Материалы и цвета
| Цвет корпуса |
Серый (RAL 7035) |
| Материал корпуса |
металл |
| Покрытие корпуса |
полиэфирная порошковая краска |
| Фактура поверхности |
Шагрень |
Особенности конструкции
- Сварной металлический корпус с защитным полимерным покрытием.
- Дополнительный козырек препятствует проникновению грязи и воды при открытии двери.
- Дверца корпуса запирается на замок.
- Внутри корпуса установлены:
- монтажная панель для установки счетчика электроэнергии;
- DIN-рейки для монтажа электроаппаратуры.
- В дверце предусмотрено смотровое окно для счетчика.
- На дверце имеется уплотнение для защиты от пыли и влаги.
- Для предотвращения несанкционированного доступа к аппаратуре учета дверь изделия имеет возможность пломбировки.
- В нижней части корпуса предусмотрены отверстия для ввода проводов.
- На задней стенке выполнены отверстия для крепления на стену.
Технические характеристики
| Тип изделия |
корпус ЩУ |
| Номинальный ток, не более, А |
100 |
| Тип устанавливаемого счетчика |
трехфазный |
| Количество счетчиков |
1 |
| Количество вводных отверстий, шт. |
2 |
| Расположение вводных отверстий |
снизу |
| Способ монтажа |
навесной |
| Температура окружающей среды при эксплуатации, °C |
-60... +40 |
| Относительная влажность, % |
75 при +15 °C |
| Степень защиты от пыли и влаги |
IP54 |
| Климатическое исполнение и категория размещения |
У1 |
Расшифровка условных обозначений
ЩУ 3/1-0 У1 IP54:
- ЩУ - щит учетный.
- 3 - тип счетчика: 1 - однофазный, 3 - трехфазный.
- 1 - количество счетчиков.
- 0 - номер модификации: 0 - без оперативной панели, 1 - с оперативной панелью в виде дверцы.
- У1 - климатическое исполнение и категория размещения по ГОСТ 15150.
- IP54 - степень защиты от пыли и влаги по ГОСТ 14254.
Комплектация
- Корпус металлический.
- Провод заземления.
- Гайка фланцевая М6 - 2 шт.
- Кольцо 006-009-19 ПРС - 4 шт.
- Знак "Заземление" - 2 шт.
- Знак "Осторожно! Электрическое напряжение".
- Ключ - 1 шт.
- Гермоввод мягкий d 26 / 32 мм серый - 2 шт.
