Описание и характеристики

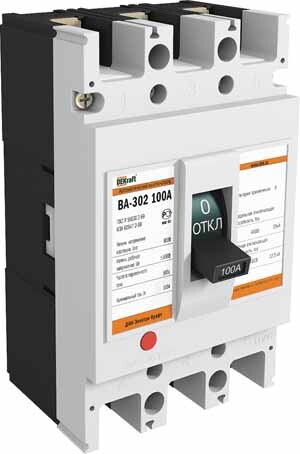

Силовой автоматический выключатель ВА-302 DEKraft 22749DEK (3Р, 100 А, 25 кА)
Автоматические выключатели DEKraft серии ВА-300 в литом корпусе предназначены для использования в силовых распределительных цепях переменного тока напряжением до 415 В для ввода и распределения электрической энергии, а также защиты цепей оборудования от повреждений, которые могут возникнуть из-за перегрузок и токов короткого замыкания.
Преимущества

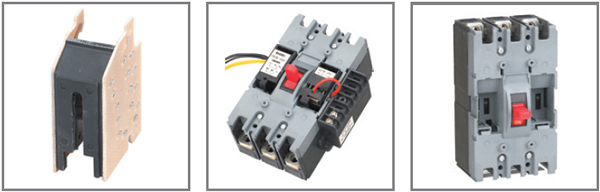

- Эффективное гашение дуги.
Новый запатентованный дизайн дугогасительной камеры позволяет быстро гасить дугу, тем самым увеличивая электрическую износостойкость выключателя.
- Три дополнительные функции в одном аппарате.
Конструкция выключателя, позволяющая установливать аксессуары как в левый, так и в правый слот, и наличие сдвоенных аксессуаров позволяют установить в один аппарат три дополнительные функции.
- Безопасность и удобство установки аксессуаров.
Для установки аксессуаров необходимо лишь снять фронтальную крышку, не вскрывая корпус выключателя, при этом токоведущие части полностью изолированы.
- Межфазные перегородки входят в комплект поставки вместе с другим крепежом.
Они выполнены из изолирующего материала, а их гибкость позволяет в условиях дефицита пространства более свободно подводить проводники кклеммным зажимам без риска их соприкосновения друг с другом.
- Широкий выбор аксессуаров.
Функционал выключателя можно расширить набором внешних аксессуаров, таких, как выносная рукоятка, мотор-привод, корзины и др.
- Повышенная устойчивость к токам короткого замыкания автоматических выключателей ВА-300 до 85 кА.
Это больше, чем у других автоматов аналогичного класса.
- Расширенный температурный режим.
Рабочие температуры от -40 до +70 °C раcширяют сферу применения автоматических выключателей и позволяют их устанавливать в наиболее суровых климатических условиях.
Размеры
| Габаритные размеры, мм | Установочные размеры, мм | ||||||
|---|---|---|---|---|---|---|---|
| L | L1 | L2 | W | W1 | --- | a | b |
| 130 | 50 | 83 | 75 | 25 | --- | 25 | 111 |
| H | H1 | H2 | H3 | H4 | H5 | ||
| 81,5 | 56 | 24 | 24 | 68 | 79,5 | ||
Технические характеристики
| Тип изделия | силовой автоматический выключатель |
| Количество полюсов | 3P |
| Частота сети переменного тока, Гц | 50 |
| Номинальное рабочее напряжение Un, В | 400 / 415 |
| Номинальное напряжение изоляции Ui, В | 800 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8 |
| Номинальный ток расцепителя In, А | 100 |
| Номинальная предельная наибольшая отключающая способность Icu, кА | 25 |
| Номинальная рабочая наибольшая отключающая способность Ics, кА | 18 |
| Механическая изностойкость, не менее, механических циклов | 20000 (с обслуживанием) / 10000 (без обслуживания) |
| Электрическая износостойкость, не менее, циклов В-О | 4000 |
| Сечение подключаемого провода, кв.мм | 1,5 - 35 |
| Усилие затяжки зажимных винтов, Н*м | 4 - 8 |
| Тип болтов | М6 х 16 |
| Температура эксплуатации, °C | -40... +60 |
| Степень защиты от пыли и влаги | IP20 |
