Описание и характеристики

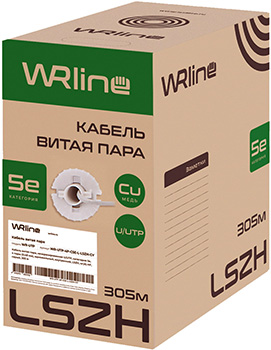

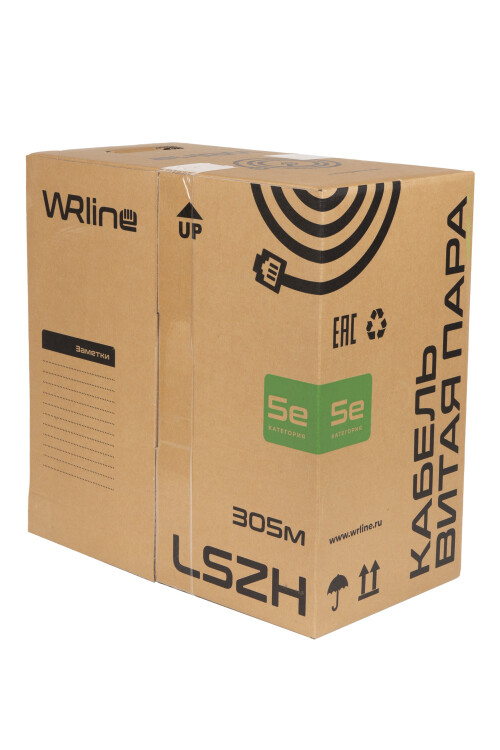

Кабель витая пара внутренний U/UTP Cat5e 4 х 2 х 0,48 мм Wrline WR-UTP-4P-C5E-L-LSZH-GY (LSZH нг(A)-HF), серый, 305 м
Четырехпарный неэкранированный U/UTP кабель связи симметричный парной скрутки (витая пара) категории 5е предназначен для обеспечения передачи цифровых сигналов в диапазоне частот от 1 до 100 МГц при рабочем напряжении не более 50 В переменного тока и не более 75 В постоянного тока.
Применяется в системах передачи данных, в том числе структурированных кабельных сетях, информационной структуре предприятий, а также для конечного подключения клиентских устройств.
Обеспечивает высокую скорость до 1 Гбит/c.
Витые пары выполнены из качественной цельнотянутой меди.
Внешняя оболочка из компаунда LSZH нг(A)-HF не содержит галогенов, отличается пониженным дымо- и газовыделением, не выделяет ядовитые соединения при горении.
Размеры и вес
| Внешний диаметр кабеля, мм | 4,9 |
| Номинальный диаметр проводника, мм | 0,48 |
| Диаметр проводника в изоляции, мм | 0,86 |
| Толщина внешней оболочки, мм | 0,5 |
| Длина кабеля в упаковке, м | 305 |
| Вес кабеля в упаковке, кг | 10,07 |
| Номинальный вес кабеля нетто, кг/км | 26,8 |
Конструкция и материалы
- Жилы медные электролитические отожженные однопроволочные (BC - Bare Copper - чистая медь 99,9% без содержания кислорода).
- Восемь жил, каждая в изоляции из полиэтилена высокой плотности (HDPE) с цветовой маркировкой, свиты попарно.
- Внешняя оболочка из термопластичной композиции LSZH нг(A)-HF не содержит галогенов, отличается пониженным дымо- и газовыделением, не выделяет коррозионно-активные продукты при горении.
Цвет: Серый.
1 - оболочка.
2 - токопроводящая жила в изоляции.
3 - рипкорд (разрывная нить).
Технические характеристики
| Артикул | 505756 |
| Тип кабеля | кабель связи U/UTP |
| Наличие экрана | неэкранированный |
| Исполнение по условиям использования | внутри помещений |
| Наличие разделителя | нет |
| Наличие рипкорда (разрывной нити) | есть |
| Категория | 5Е |
| Калибр | 24 AWG |
| Количество жил | 8 |
| Количество пар | 4 |
| Рабочее напряжение, не более, В | АС 50 / DC 75 |
| Номинальная скорость распространения сигнала (NVP), % | 69 |
| Частота сигнала, МГц | 1 - 100 |
| Волновое сопротивление, Ом | 100 ±15 |
| Электрическая емкость рабочей пары, не более, нФ/км | 56 |
| Электрическое сопротивление изоляции жил при +20 °C, не менее, МОм/км | 5000 |
| Испытательное напряжение переменного тока между жилами, не менее, кВ/1 мин. | 0,7 |
| Температура окружающей среды при эксплуатации, °C | -20... +60 |
| Минимальная температура монтажа, °C | -10 |
| Минимальный радиус изгиба кабеля при эксплуатации, внешних диаметров | 8 |
| Допустимое растягивающее усилие, не более, Н | 110 |
