Описание и характеристики

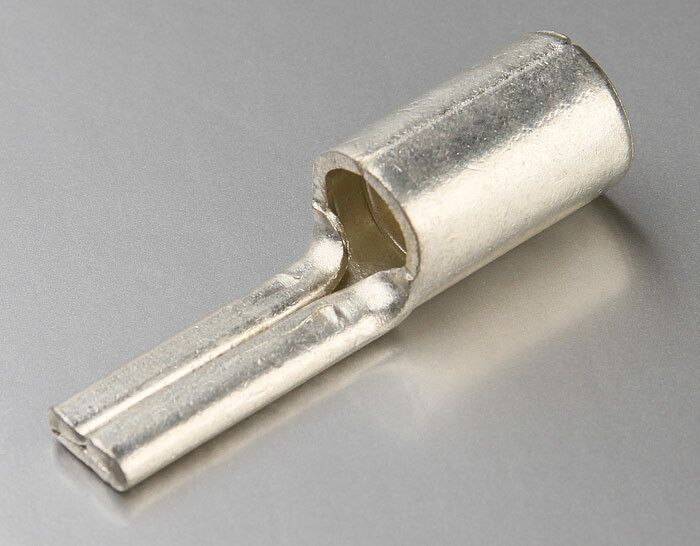

Наконечник штифтовый плоский НШП-50
Наконечник кабельный медный штифтовый плоский предназначен для оконцевания опрессовкой медных кабелей.
Используется для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы.
Габаритные размеры
| L, мм | 45,0 |
| L1, мм | 20,0 |
| L2, мм | 19,6 |
| d, мм | 13,5 |
| d1, мм | 10,0 |
| b, мм | 9,5 |
Материалы
- Электротехническая медь марки М1.
- Покрытие: специальное олово-висмутовое, обеспечивающее защиту от коррозии и гарантирующее высокое качество соединения при любых погодно-климатических условиях.
Особенности конструкции
- Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки.
- Внутренняя поверхность трубной части наконечника имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта.
Технические характеристики
| Наименование | НШП 50-20 |
| Сечение, кв.мм | 50 |
| Класс гибкости |  2, 3 |

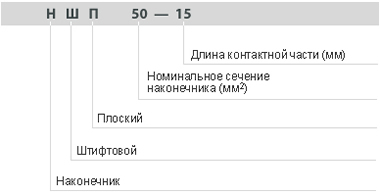

Расшифровка условных обозначений
