Описание и характеристики

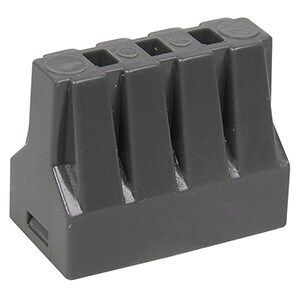

Строительно-монтажная клемма 8 х 2,5 кв.мм СМК 773-308 IEK UKZ-001-308, с пастой
Строительно-монтажные клеммы IEK серии 773 предназначены для соединения одножильных / миногожильных медных или одножильных алюминиевых жестких проводников без использования инструмента в электрических сетях переменного и постоянного тока.
Клеммы СМК 773-30х заполнены контактной пастой, разрушающей окисную пленку на поверхности алюминиевого проводника и предохраняющей его от окисления.
Клеммы допускают однократное присоединине проводников.
Соответствуют требованиям ГОСТ Р 31602.1 (IEC 60999-1), ГОСТ Р 30011.7.1 (IEC 60947-7-1).
Преимущества
- Низкий перегрев при пропускании номинальных токов.
- Возможность соединения / ответвления комбинаций алюминиевых и медных проводников.
- Улучшенная токовая проводимость зажимов за счет увеличения объема используемого металла.
Размеры
Материалы и цвета
- Цвет: Серый.
- Корпус клеммы изготовлен из самозатухающего пластика, контактная часть - из луженой латуни, что дает возможность подсоединять как алюминиевые, так и медные проводники.
Технические характеристики
| Количество соединяемых проводников | 8 |
| Тип зажима по ГОСТ 31602.1 (IEC 60999-1) | д |
| Тип проводника | одножильный медный жесткий 0,75 - 2,5 кв.мм; многожильный медный жесткий 1,5 - 2,5 кв.мм; одножильный алюминиевый жесткий 2,5 кв.мм |
| Номинальное напряжение Ue, не менее, В | 400 (переменный ток); 220 (постоянный ток) |
| Номинальное напряжение переменного тока по изоляции Ui, не более, В | 660 |
| Номинальный рабочий ток Ie, А | 24 |
| Номинальная соединительная способность, кв.мм | 0,75 - 2,5 |
| Группа механического исполнения по ГОСТ 17516_1 | М3 |
| Рабочая температура, °С | -25... +120 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Наличие пасты | есть |
| Срок службы, не менее, лет | 10 |
Правила использования
- Для монтажа соединения концы проводников, подлежащие соединению с помощью клеммы, освобождают от изоляции на длине 12 мм.
Длина съема изоляции соответствует длине выемки на крышке корпуса.
Ввести проводник со снятой изоляцией до упора в отверстие клеммы.
Вставить проводник до упора в соответствующее гнездо клеммы.
- Чтобы демонтировать соединение, удерживая проводники и поворачивая клемму вправо - влево, снять ее с проводников.
- Для измерения напряжения (потенциала), присутствующего на клемме, используются гнезда, расположенные на верхней части корпуса.
Внимание!
Клеммы предназначены для однократного монтажа.
Повторное использование клемм не гарантирует надежного соединения.
