Описание и характеристики

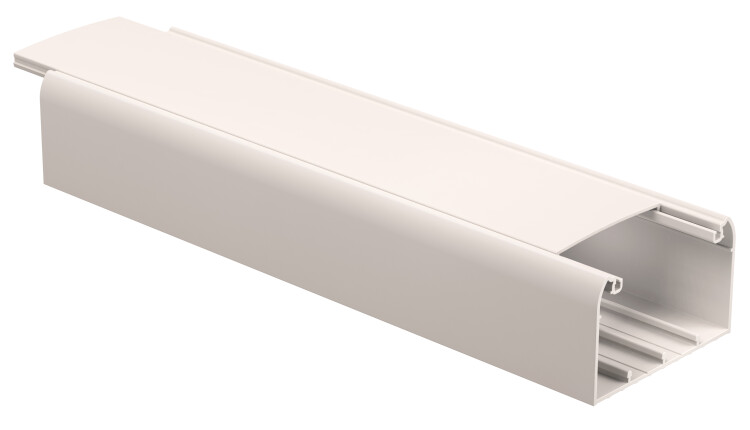

Кабель-канал настенный 80 х 40 х 2000 мм "Праймер" IEK CKK40-080-040-1-K01, белый
Система парапетных кабель-каналов IEK серии "Праймер" предназначена для прокладки всех видов силовых и слаботочных коммуникаций, включая оптический кабель и информационную проводку высоких категорий, для организации рабочего места в офисных, производственных и административных зданиях, медицинских и учебных учреждениях при новом строительстве и при реконструкции.
Кабель-каналы "Праймер" отличаются высокими показателями ударной прочности при минимальных значениях температуры монтажа и эксплуатации.
Изделия сертифицированы на соответствие требованиям к огнестойким кабельным линиям.
Назначение
- Дополнительная изоляция электропроводки.
- Предохранение проводки от механических повреждений.
- Исключение возможного пожара при коротком замыкании.
- Ограничение несанкционированного доступа к проводке.
- Упрощение монтажа электропроводки при строительстве и реконструкции зданий.
- Обеспечение быстрого доступа к проводке в аварийной ситуации (для открытия кабель-канала не требуется дополнительного инструмента).
- Возможность быстрой модернизации и дополнения проводки.
Размеры
| Ширина А, мм | 80 |
| Высота B, мм | 40 |
| Длина, мм | 2000 |
Материалы и цвета
| Цвет | Белый (RAL 9010) |
| Материал | поливинилхлорид* |
* Материал пластичный, ударопрочный, самозатухающий, устойчивый к воздействию ультрафиолета и агрессивной химической среды;
при возгорании материал не позволяет огню распространяться, категория ПВ-0, испытания по ГОСТ Р 28779-90, НПБ 246-97.
Особенности конструкции
 |
Наличие регулируемых углов позволяет компенсировать неровности стен при монтаже, тем самым облегчая и улучшая монтаж и внешний вид смонтированной системы. |  |
На все кабель-каналы нанесена самоклеящаяся защитная пленка. Она предохраняет канал от загрязнения во время монтажа. По окончании монтажа пленка легко удаляется. |
 |
Все электроустановочные изделия производства IEK с посадочным местом 45 х 45 имеют боковое подключение, это позволяет существенно экономить место в канале. Для подключения проводки не требуется разбирать ЭУИ. |
 |
В кабель-каналах предусмотрена установка съемных перегородок (до 3 шт.) для разделения силовой и информационной проводки. Наличие перфорации на основании кабель-каналов позволяет сократить время монтажа. |
Технические характеристики
| Площадь полезного поперечного сечения для кабеля, кв.мм | 2600 |
| Количество направляющих для установки дополнительных разделителей | 3 |
| Категория огнестойкости | ПВ-0 |
| Прочность, не менее, Дж | 5 при t -32 °С |
| Электрическое сопротивление, не менее, Ом х см | 1х109 при t +20 °С |
| Температура монтажа и эксплуатации, °С | -15... +60 |
| Срок службы, не менее, лет | 25 |
Монтаж
 |
 |
 |
 |
|
Наличие универсального держателя значительно облегчает закладку кабеля при открытой крышке. |
Адаптер для коробок на 2 модуля 45 х 45 позволяет осуществлять как наружный монтаж на коробки КМКУ, так и внутренний, на коробки КМ. | ||
 |
 |
 |
 |
|
Универсальная рамка для кабель-каналов может устанавливаться как в каналы с шириной крышки 60 мм, так и с шириной 75 мм. |
Информационные и телефонные розетки имеют позолоченные контакты. Разводка контактов до ножей происходит по печатной плате. Это значительно улучшает качество и срок службы изделий. | ||
