Описание и характеристики

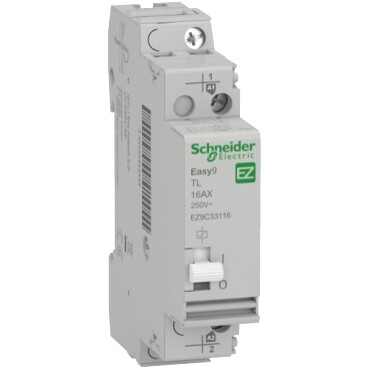

Импульсное реле TL Schneider Electric EZ9C33116 Easy9 (16 А, 1НО, 240 В, AC)
Импульсное реле TL серии Easy9 Schneider Electric предназначено для дистанционного импульсного управления из нескольких точек электрическими цепями, например, цепями освещения с лампами накаливания, низковольтными галогенными лампами и т.д. (резистивные нагрузки), с флуоресцентными лампами, газоразрядными лампами и т.д. (индуктивные нагрузки), со светодиодными светильниками.
Управление импульсным реле осуществляется с помощью кнопочного выключателя.

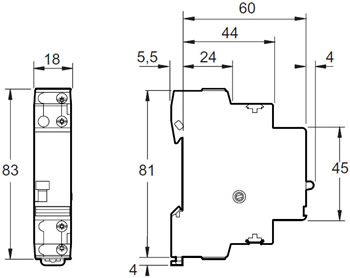

Размеры
Технические характеристики
| Основные параметры | |
|---|---|
| Тип изделия | механический переключатель |
| ETIM-класс | импульсное реле |
| Описание полюсов | 1P |
| Число модулей (шаг 18 мм) | 1 |
| Количество коммуникаций | 100 в день / 200000 всего |
| Максимальная частота коммутаций в минуту | 5 |
| Категория перенапряжения | III |
| Механическая износостойкость, циклов | 200000 |
| Электрическая износостойкость, циклов | 200000 |
| Рабочая температура, °C | -20... +50 |
| Степень защиты от пыли и влаги | IP20 (открытый аппарат) / IP40 (аппарат в модульном шкафу) |
| Степень загрязнения | 2 |
| Степень защиты от внешних механических воздействий | IK05 |
| Способ монтажа | защелкиванием на DIN-рейку |
| Способ подключения | зажим туннельного типа |
| Максимальное сечение присоединяемых проводников, кв.мм | 2,5 (цепь управления) / 6,0 (силовая цепь) |
| Цвет корпуса | Серый (RAL 7035) |
| Наличие индкатора наличия напряжения | индикация вкл./выкл. |
| Вес изделия, г | 105 |
| Параметры цепи управления | |
| Номинальное напряжение катушки управления, В | АС 230 ±10 % |
| Номинальная частота тока, Гц | 50 |
| Потребление катушки при переключении (при +20 °C), В*А | 19 |
| Длительность импульса, мс. | 50 |

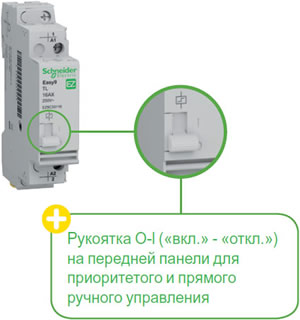

| Ручное управление | рукоятка вкл./выкл. на лицевой панели |
| Параметры силовой цепи | |
| Контакты | 1НО |
| Номинальный ток, А | 16 |
| Номинальное напряжение, В | АС 250 |
Монтаж
 |
 |
 |
| Крепление защелкиванием на DIN-рейке шириной 35 мм. |
Любое установочное положение. |
Подключение и управление
 |
Цепь управления |
||
| Жесткий медный кабель: | 1 - 2,5 кв.мм 2 х 1,5 кв.мм |
Момент затяжки: 1 Н*м | |
| Гибкий медный кабель: | 1 - 2,5 кв.мм 2 х 1,5 кв.мм |
||
Цепь питания |
|||
| Жесткий медный кабель: | 1,5 - 6 кв.мм 2 х 1,5... 2,5 кв.мм |
Момент затяжки: 1 Н*м | |
| Гибкий медный кабель: | 1,5 - 4 кв.мм 2 х 1,5 кв.мм |

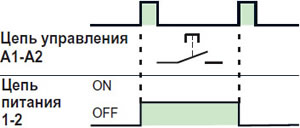

Импульсный сигнал

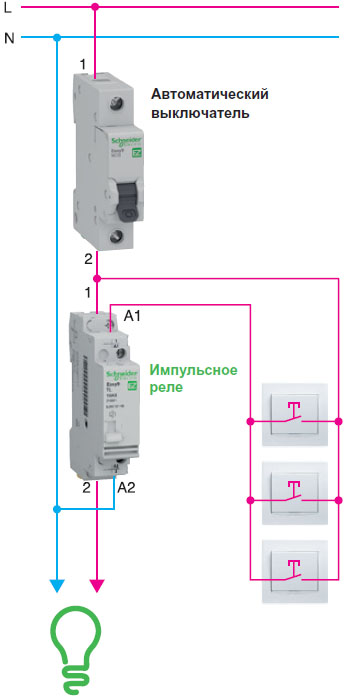

Управление освещением в помещении | |
 |
 |
