Описание и характеристики
Наконечник кольцевой изолированный НКИ1,25-6, красный
Наконечники кольцевые изолированные НКИ предназначены для оконцевания медных проводов.
Используются при монтаже электрических узлов, где предусмотрено соответствующее крепежное соединение на основе винтовой фиксации.

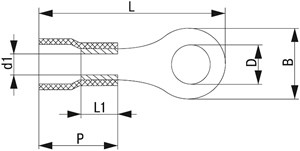

Размеры
| Размеры, мм | |||||
|---|---|---|---|---|---|
| D | B | L | L1 | d1 | P |
| 6,4 | 11,6 | 26,8 | 4,8 | 1,7 | 10 |
Материалы и цвета
| Цвет изоляции | Красный |
| Материал изоляции | поливинилхлорид |
| Материал контактной части | медный сплав |
| Покрытие контактной части | лужение |
Технические характеристики
| Тип изделия | наконечник кольцевой изолированный |
| Изоляция | частичная |
| Форма фланца | кольцеобразная |
| Толщина контактной части, мм | 0,8 |
| Метрический размер резьбы винта | М6 |
| Номинальное напряжение, В | 600 |
| Номинальный ток, А | 19 |
| Диапазон сечений проводников, кв.мм | 0,5 - 1,5 |
| Cоединение | прямолинейное |
| Группа условий эксплуатации | М3 (ГОСТ 17516) |
| Температура окружающей среды при эксплуатации, °C | -40... +80 |
| Относительная влажность воздуха, не более, % | 90 |
| Климатическое исполнение и категория размещения | УХЛ3.1 (ГОСТ 15150) |
| Температура монтажа, °C | -20... +50 |
| Группа уловий эксплуатации | М3 (ГОСТ 17516) |
| Срок службы, лет | 5 |

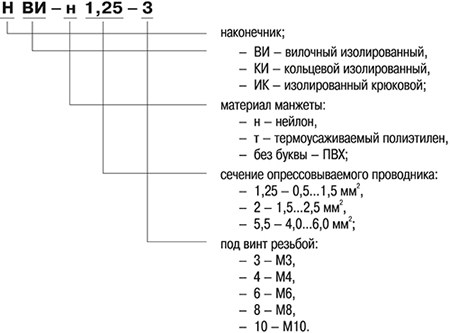

Расшифровка условных обозначений
