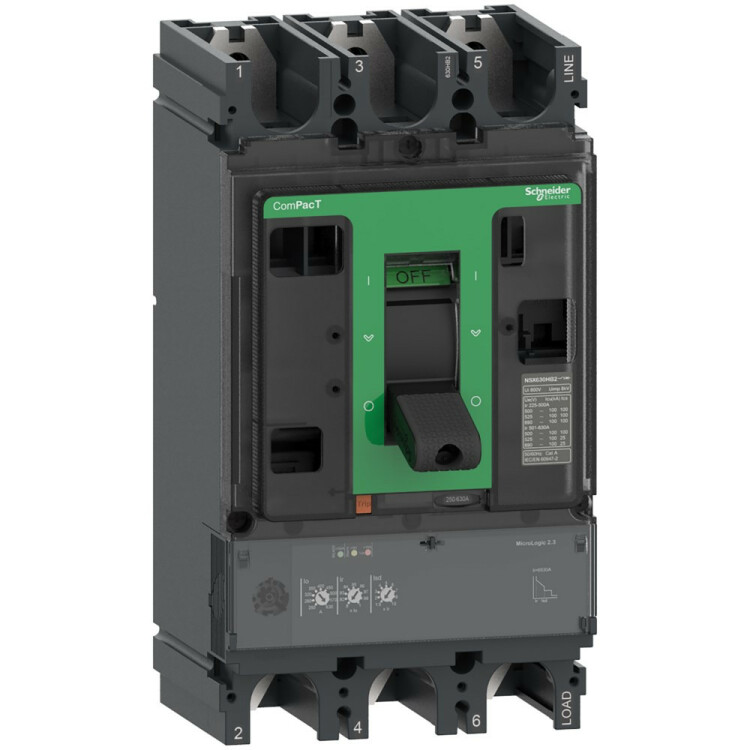

Выключатель автоматический Schneider Electric NSX400F 36kA AC 3П3Т 400A MLOGIC 2.3
Силовые автоматические выключатели Schneider Electric серии NSX мощностью до 630 А (200 кА / 415 В) оснащены магнитными, термомагнитными базовыми электронными устройствами отключения (Micrologic 2) и усовершенствованными электронными устройствами отключения (MicroLogic 5/6), которые обеспечивают встроенное измерение и связь.
Устройства обеспечивают защиту от повреждений изоляции благодаря встроенной системе защиты от утечки на землю.
Автоматы NSX могут устанавливаться как в главном распределительном щите, так и во вспомогательных распределительных шкафах в промышленных зданиях, в системах вентиляции и водоочистных системах.
Аппараты NSX мощностью до 630 А обладают самой высокой отключающей способностью в своем классе, которая, в основном, требуется в нефтяной и газовой промышленности: до 100 кА при напряжении 690 В и до 200 кА при напряжении 415 В.
Размеры и вес
| Высота корпуса, мм | 255 |
| Ширина корпуса, мм | 140 |
| Глубина корпуса, мм | 110 |
| Вес изделия, кг | 6,05 |
Технические характеристики
| Артикул | C40F32D400 |
| Тип изделия | выключатель автоматический силовой |
| Число полюсов | 3 |
| Исполнение | стационарный |
| Тип элемента управления | рычажковый (перекидной рычаг) |
| Номинальное напряжение Ue, В | АС 690 |
| Номинальная частота тока, Гц | 50 / 60 |
| Номинальный продолжительный ток Iu, А | 400 |
| Диапазон установки расцепителя перегрузки, А | 100 - 400 |
| Номинальная отключающая способность Icu при 400 В, 50 Гц, кА | 36 |
| Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 4800... 4800 |
| Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 216... 4000 |
| Количество вспомогательных нормально замкнутых (НЗ) контактов | 0 |
| Количество вспомогательных нормально разомкнутых (НО) контактов | 0 |
| Напряжение изоляции Ui, В | 800 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8 |
| Наличие расцепителя минимального напряжения | есть |
| Наличие встроенного моторного привода | есть |
| Наличие встроенной защиты от замыканий на землю | есть |
| Возможность установки индикатора отключения | есть |
| Механическая износостойкость, не менее, циклов | 15000 |
| Электрическая износостойкость, не менее, циклов | 6000 |
| Степень защиты от пыли и влаги | IP30 |
| Степень загрязнения | 3 |
| Способ крепления | на монтажную панель / на DIN-рейку |
| Тип подключения силовой электрической цепи | винтовое соединение |
| Подключение главной электрической цепи | с передней стороны |
