Описание и характеристики

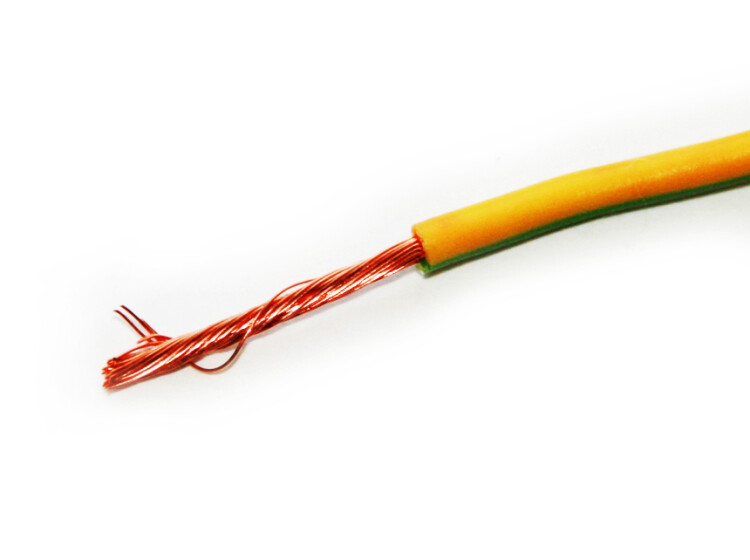

Провод ПВ-3 / ПуГВ (ГОСТ 31947-2012)
ПВ-3 / ПуГВ - установочный провод с медной жилой, с изоляцией из поливинилхлоридного пластиката, повышенной гибкости, широко используемый для монтажа электрооборудования.
Провод применяется для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450 / 750 В) частотой до 400 Гц или постоянное напряжение до 1000 В.
Используется для прокладки в стальных трубах, коробах, на лотках для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже.
Провод стоек к воздействию плесневых грибов, воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов.
Не распространяет горение.
Соответствует требованиям ГОСТ 31947-2012.
Конструкция и материалы
- Токопроводящая жила медная многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1,5 кв.мм, класса 4 для сечений от 2,5 до 4 кв.мм, класса 3 для сечений от 6 до 95 кв.мм по ГОСТ 22483.
- Изоляция из ПВХ пластиката, различных цветов.
Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально.
Для проводов, используемых только для целей заземления, изоляция имеет желто-зеленую расцветку.
Технические характеристики
| Вид климатического исполнения | ОМ / ХЛ |
| Категория размещения | 2 (по ГОСТ 15150-69) |
| Диапазон температур эксплуатации, °С | -50... +70 |
| Относительная влажность воздуха при температуре +35 °С, % | 100 |
| Температура монтажа, не ниже, °С | -15 |
| Радиус изгиба при монтаже, не менее, диаметров провода | 5 |
| Длительно допустимая температура нагрева жилы, не выше, °С | +70 |
| Строительная длина провода, не менее, метров | 100 |
| Гарантийный срок эксплуатации | 2 года со дня ввода провода в эксплуатацию |
| Срок службы, не менее, лет | 15 |
Расшифровка условных обозначений
ПуГВ:
- Пу - провод установочный.
- Г - гибкая токоведущая жила.
- В - изоляция из поливинилхлоридного пластиката.
Код ОКП
35 5113 03 - проводов марки ПВ-3.
