Описание и характеристики

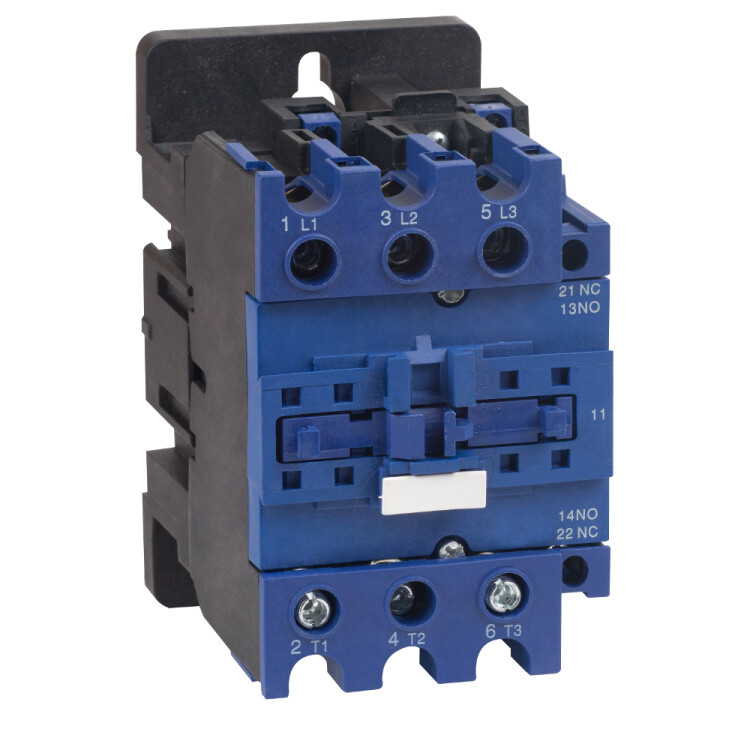

Контактор электромагнитный ПМЛ-4100-63А-380AC-УХЛ4-Б-КЭАЗ (63 А, 380 В, 1НО+1НЗ)
Контакторы электромагнитные КЭАЗ серии ПМЛ предназначены для применения в качестве коммутационных аппаратов в схемах управления электроприводами, главным образом, в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электроустановках напряжением до 660 В переменного тока частотой 50 и 60 Гц.
Контакторы серии ПМЛ могут применяться совместно с тепловыми реле серии РТЛ, обеспечивая защиту управляемых электродвигателей от токов длительных перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной и фаз.
Преимущества
- Широкая линейка контакторов на токи от 10 до 800 А.
- Возможно увеличение количества вспомогательных контактов благодаря наличию приставок ПКЛ и ПКБ.
- Надежное фиксирование проводников любой формы, предотвращение самооткручивания.
- Применение контакторов серии ПМЛ с катушкой управления на постоянном токе обеспечивает эффективное энергосбережение.
Размеры и вес
| Габаритные, установочные размеры, мм | Вес изделия, кг | |
|---|---|---|
| B | H | |
| 76 | 115 | 1,2 |
Особенности конструкции
- Оптимальный режим эксплуатации, отсутствие шумов и повышенная надежность работы обеспечивается применением специальной технологии изготовления магнитной системы контакторов.
- Универсальный способ монтажа как на DIN-рейку, так и на монтажную панель (для исполнений с буквой М в наименовании).
- Контактор обладает повышенной износостойкостью и малым значением переходного сопротивления контактов за счет применения контакт-деталей на основе серебра и покрытий на контактной группе.
- Возможность установки в местах с постоянной рабочей вибрацией за счет крепления верхней крышки винтами с фиксацией, исключающими самоотвинчивание.
- Возможность обеспечивать оперативный контроль состояния контактной группы на основе степени износа насечек на контактах.
- Простота работ при демонтаже катушек управления без применения специального инструмента, путем утапливания фиксатора на катушке в корпус контактора.
Технические характеристики
| Артикул | 110629 |
| Тип изделия | контактор с катушкой управления на переменный ток |
| Количество полюсов | 3 |
| Исполнение | нереверсивный |
| Номинальный ток In, А | 63 |
| Номинальное напряжение главной цепи, В | до 660 |
| Номинальный рабочий ток Ie для АС-3 до 380 В, А | 63 |
| Номинальный рабочий ток Ie для АС-3 при 660 В, А | 40 |
| Номинальный рабочий ток Ie для АС-1, А | 80 |
| Номинальный рабочий ток Ie для АС-4 до 380 В, А | 25,2 |
| Номинальный рабочий ток для АС-4 при 660 В, А | 16 |
| Мощность двигателя (АС-3) при 220 В 50 Гц, кВт | 18,5 |
| Мощность двигателя (АС-3) при 380 В 50 Гц, кВт | 30 |
| Мощность двигателя (АС-3) при 660 В 50 Гц, кВт | 37 |
| Число и тип вспомогательных контактов | 1НО + 1НЗ |
| Род тока катушки управления | переменный (АС) |
| Напряжение катушки управления, В | 380 |
| Частота тока, Гц | 50 / 60 |
| Мощность, потребляемая катушкой, В*А | 200 (включение) / 20 (удержание) |
| Количество главных замыкающих контактов | 3 |
| Время включения контактора, мс. | 22 ±8 |
| Исполнение по коммутационной износостойкости, млн.циклов | Б-1,0 |
| Исполнение по механической износостойкости, млн.циклов | Б-10 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Максимальная частота включений без нагрузки / с нагрузкой, включений в час (АС-3) | 3600 / 1200 |
| Диапазон рабочих температур, °C | -40... +40 |
| Степень защиты от пыли и влаги | IP00 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Способ крепления | DIN-рейка |
| Способ подключения | винтовое соединение |
Расшифровка условных обозначений
ПМЛ-4100-63А-380AC-УХЛ4-Б-КЭАЗ:
- ПМЛ - серия.
- 4 - величина контактора в зависимости от номинального тока (4 - 63, 65 и 80 А).
- 1 - исполнение по назначению (1 - нереверсивный).
- 0 - исполнение по степени защиты от пыли и влаги (0 - IP00).
- 0 - количество и исполнение контактов вспомогательной цепи (род тока цепи управления АС, контакты 1НО и 1НЗ).
- 63А - номинальный ток, ампер.
- 380 - номинальное напряжение цепи управления, вольт.
- АС - род тока цепи управления.
- УХЛ4 - климатическое исполнение и категория размещения по ГОСТ 15150.
- Б - исполнение по износостойкости.
- КЭАЗ - торговая марка.
