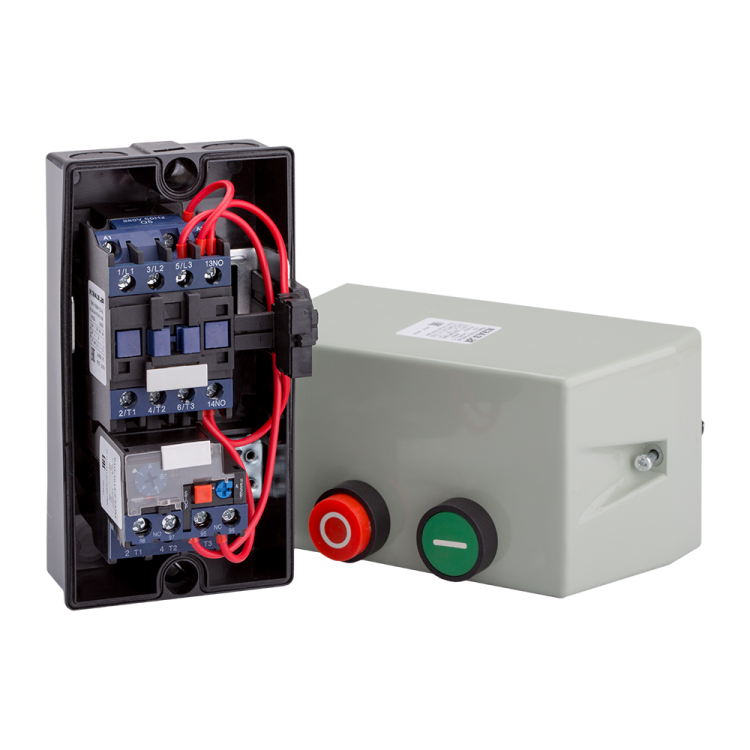

Пускатель электромагнитный ПМЛ-1220-10А-380AC-(7-10А)-УХЛ3-Б-КЭАЗ (10 А, 380 В, IP54, 7 - 10 А)
Пускатели электромагнитные КЭАЗ серии ПМЛ предназначены для применения в качестве коммутационных аппаратов в схемах управления электроприводами, главным образом, в стационарных установках, для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частотой 50 и 60 Гц.
Пускатели комплектуются тепловыми реле серии РТЛ, что обеспечивает защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Преимущества
- Самые современные тепловые реле на базе единого исполнительного механизма для различных величин на токи до 500 А.
- Контакторы на токи от 40 А поставляются в металлической оболочке, чем обеспечивается механическая защита и надежность конструкции.
- Возможно увеличение количества вспомогательных контактов благодаря приставкам ПК/I и ПКБ.
- Сокращение времени монтажа и исключение ошибок при подключении пускателя благодаря комплектации заводской схемой управления.
- Возможность применения в различных условиях эксплуатации за счет оболочки со степенью защиты от пыли и влаги IP54.
- Возможность эксплуатации в суровых российских условиях, в широком диапазоне рабочих температур.

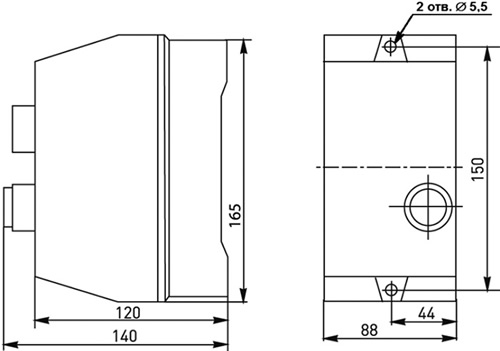

Размеры

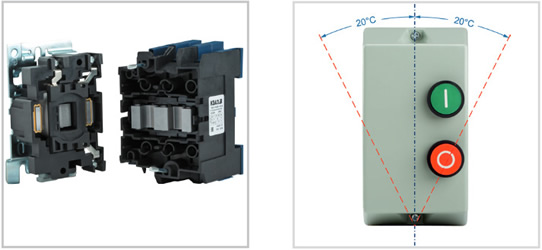

Особенности конструкции
- Оптимальный режим эксплуатации, отсутствие шумов и повышенная надежность работы обеспечивается применением специальной технологии изготовления магнитной системы контакторов.
- Широкие возможности по компоновке щитов за счет возможности монтажа устройств как вертикально, так и с поворотом вправо / влево на 20°.
Материалы и цвета
| Цвет оболочки | Серый |
| Материал оболочки | пластик |
Технические характеристики
| Артикул | 110699 |
| Тип изделия | пускатель электромагнитный |
| Исполнение | нереверсивный, в оболочке (контактор с катушкой управления + тепловое реле РТЛ) |
| Применение | прямой пуск |
| Количество полюсов | 3 |
| Род тока главной цепи | переменный (АС) |
| Номинальное напряжение главной цепи, В | до 660 |
| Частота тока, Гц | 50 / 60 |
| Номинальный ток In, А | 10 |
| Род тока катушки управления | переменный (АС) |
| Напряжение катушки управления, В | АС 380 |
| Диапазон регулировки теплового расцепителя, А | 7 - 10 |
| Число и тип вспомогательных контактов | 1НО |
| Число и тип контактов главной цепи | 3НО |
| Мощность, потребляемая катушкой, В*А | 70 (включение) / 8 (удержание) |
| Номинальное напряжение изоляции Ui, В | 660 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Номинальный рабочий ток Ie для AC-3 до 380 В AC, А | 10 |
| Номинальный рабочий ток Ie для AC-3 при 660 В AC, А | 7 |
| Номинальный рабочий ток Ie для AC-1, А | 20 |
| Номинальный рабочий ток Ie для AC-4 до 380 В AC, А | 3,5 |
| Номинальный рабочий ток Ie для AC-4 при 660 В AC, А | 1,5 |
| Мощность двигателя для AC-3 при 220 В AC, кВт | 2,2 |
| Мощность двигателя для AC-3 при 380 В AC, кВт | 4 |
| Мощность двигателя для AC-3 при 660 В AC, кВт | 5,5 |
| Исполнение по коммутационной износостойкости (АС-3), млн.циклов | Б-1,5 |
| Исполнение по механической износостойкости (АС-3), млн.циклов | Б-10 |
| Максимальная частота включения без нагрузки / с нагрузкой (АС-3), включений в час | 3600 / 2400 |
| Диапазон рабочих температур, °C | -40... +40 |
| Степень защиты от пыли и влаги | IP54 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Способ крепления | винт |
| Вес изделия, не более, кг | 1,3 |
Расшировка условных обозначений
ПМЛ-1220-10А-380AC-(7-10А)-УХЛ3-Б-КЭАЗ:
- ПМЛ - серия.
- 1 - величина контактора в зависимости от номинального тока (1: 10 и 16 А).
- 2 - исполнение по назначению - нереверсивный.
- 2 - исполнение по степени защиты от пыли и влаги и по наличию корпуса с кнопками (IP54, с кнопками "Пуск" и "Стоп").
- 0 - количество и исполнение контактов вспомогательной цепи (0 для 10 - 32 А - 1НО).
- 10А - номинальный рабочий ток, ампер.
- 380АС - номинальное напряжение цепи управления, вольт, и род тока.
- (7-10А) - диапазон токовой уставки реле, ампер.
- УХЛ3 - климатическое исполнение и категория размещения по ГОСТ 15150.
- Б - исполнение по износостойкости.
- КЭАЗ - торговая марка.
