Описание и характеристики
Кабель оптический ДПТа-П-08У (1*8) - 6 кН
Стандартный подвесной самонесущий оптический кабель ДПТа (ТУ 3587-001-88083123-2010) предназначен для подвеса на опорах воздушных линий связи, контактной сети и автоблокировки железных дорог, линий электропередач, столбах освещения, энергообъектах, между зданиями и сооружениями; для прокладки в грунт, в кабельной канализации, в трубах (включая метод пневмопрокладки), в блоках, в лотках, в тоннелях, в коллекторах, по мостам и эстакадам, внутри зданий и сооружений.
Преимущества
- Диэлектрический (не чувствителен к электромагнитным полям).
- Широкий диапазон рабочих температур. Температура монтажа до -30 °С.
- Самый надежный из подвесных кабелей (двойной запас прочности на разрыв).
- Новейшее оптическое волокно Corning Ultra с затуханием сигнала минимум на 10 % ниже, чем у стандартных волокон.
- Оптическое волокно Corning Ultra в 10 раз более устойчиво к изгибу, чем стандартное волокно.
- Оптическое волокно Corning Ultra на 100 % совместимо с другими одномодовыми волокнами.
Размеры и вес
| Диаметр кабеля, мм | 12,2 |
| Вес кабеля, кг/км | 113,8 |

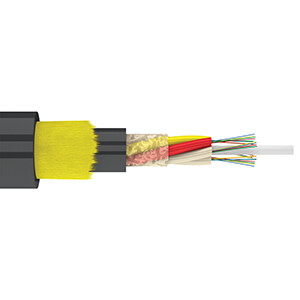

Конструкция и материалы
- Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового диэлектрического стержня, вокруг которого скручены оптические модули из ПБТ (полибутилентерефталат) со свободно уложенными волокнами.
- Свободное пространство в оптических модулях и в сердечнике кабеля заполнено гидрофобным гелем.
- На сердечник накладывается промежуточная оболочка из полиэтилена средней плотности.
- На промежуточную оболочку спирально накладываются арамидные нити (упрочняющие элементы).
- Поверх нитей накладывается оболочка из полиэтилена средней плотности.
Цветовая идентификация модулей
 |
Для идентификации модулей используется счетная пара: красный - основной, желтый - направляющий, натуральные - согласно счету от желтого. Кордели изготавливаются из полиэтилена высокой плотности черного цвета. |
Технические характеристики
| Параметры кабеля | |
|---|---|
| Количество оптических модулей в кабеле | 1 |
| Количество оптических волокон в модуле | 8 |
| Рабочая температура | -60... +70 °С |
| Температура монтажа | -30...+50 °С |
| Температура транспортировки и хранения | -60... +70 °С |
| Минимальный радиус изгиба | не менее 15 диаметров кабеля |
| Максимальный потенциал электрического поля | 12 кВ |
| Допустимая раздавливающая нагрузка | от 0,3 кН/см |
|
Допустимая растягивающая нагрузка |
6 кН |
| Срок службы | 25 лет |
| Параметры оптического волокна | |
| Тип волокна | У |
| Марка волокна | Corning SMF 28 ULTRA |
| Рабочая длина волны | 1310... 1625 нм |
| Коэффициент затухания, дБ/км, не более: | |
| на длине волны 1310 нм | 0,32 |
| на длине волны 1383 нм | 0,32 |
| на длине волны 1490 нм | 0,21 |
| на длине волны 1550 нм | 0,18 |
| на длине волны 1625 нм | 0,20 |
Расшифровка условных обозначений
Пример маркировки (наносится на каждый метр кабеля):
Расшифровка маркировки:
| ИНКАБ | - название предприятия-изготовителя |
| ДПТа | - тип кабеля |
| П | - материал наружной оболочки (полиэтилен средней плотности) |
| 32 | - количество оптических волокон |
| У | - тип оптических волокон (одномодовое волокно, с низкими потерями и улучшенной стойкостью к изгибам, соответствующее рекомендациям G.652D+G.657.A1) |
| 4 | - количество оптических модулей |
| 8 | - количество оптических волокон в оптическом модуле |
| 6 кН | - максимально допустимая растягивающая нагрузка |
| 2015 | - год изготовления |
| 0001 м | - метраж |
