Описание и характеристики
Корпус металлический ЩМП-3-0 У2 IP54 RAL 3020 IEK, красный, 650 х 500 х 220 мм

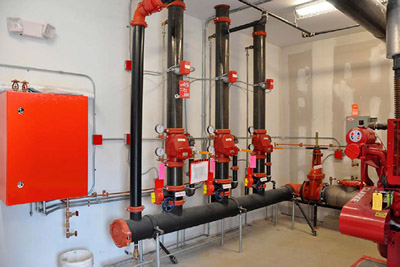

Корпус ЩМП IEK красного цвета предназначен для сборки систем пожарной автоматики: шкафов управления пожарными насосами, шкафов пожарной сигнализации, а также других НКУ любого уровня сложности на токи до 630 А.
Преимущества
- Полностью роботизированная сварка (сплошная проварка швов).
- Монтажная панель толщиной 1,5 мм позволяет крепить тяжелое оборудование.
- Толщина металла корпуса гарантирует высокую жесткость изделия.
- Полиуретановый уплотнитель по периметру двери для защиты от попадания влаги.
- Наличие отверстий под кабельный ввод и сальников.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.

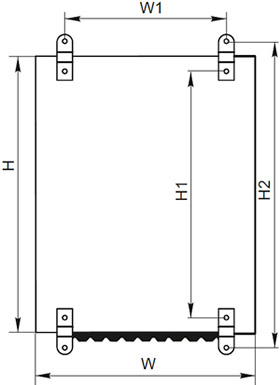

Размеры и вес
| Размеры, мм | Вес изделия, кг | |||||
|---|---|---|---|---|---|---|
| W | W1 | H | H1 | H2 | глубина корпуса | |
| 500 | 435 | 650 | 585 | 670 | 220 | 13,79 |
Материалы и цвета
| Цвет корпуса | Красный (RAL 3020) |
| Материал корпуса | сталь 1,0 мм |
| Покрытие корпуса | порошковое, шагрень (ГОСТ 53325-2012) |
| Материал монтажной панели | оцинкованная сталь 1,5 мм |
Особенности конструкции
- Сварной металлический корпус со съемной оцинкованной монтажной панелью.
- Дверца имеет уплотнитель из двухкомпонентного полиуретана.
- Дверца корпуса запирается на замок со степенью защиты от пыли и влаги IP54. Ключ замка имеет единый секрет.
Технические характеристики
| Артикул | IND-YKM40-03-54 |
| Тип изделия | корпус ЩМП |
| Исполнение | навесной |
| Наличие монтажной платы | есть |
| Номинальный ток, А | до 630 |
| Угол открытия двери, градусов | 105 |
| Тип применяемых аппаратов | любой |
| Максимальная статическая нагрузка на оболочку / на дверь, Н | 450 / 100 |
| Потеря эффективной мощности, Вт | 155 |
| Ввод кабеля | снизу |
| Количество вводных отверстий, шт. | 13 |
| Диаметр вводных отверстий, мм | 31 |
| Температура эксплуатации, °C | -40... +40 |
| Степень защиты от пыли и влаги | IP54 |
| Климатическое исполнение и категория размещения | У2* |
| Степень защиты от внешнего механического воздействия | IK08 |
| Срок службы, лет | 15 |
* Возможна установка щита на улице под навесом.

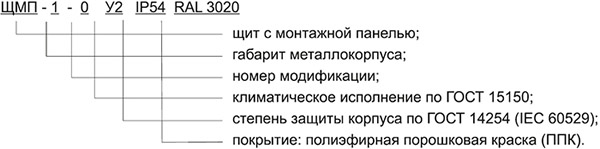

Расшифровка условных обозначений
Комплектация
- Корпус металлический.
- Монтажная панель.
- Замок IP54.
- Набор сальников для ввода кабеля.
- Комплект для навески щита.
- Провод заземления.
- Знаки электробезопасности.
