Описание и характеристики
Кабель оптический ДПС-П-48У (4*12) - 7 кН
Оптический многомодульный кабель типа ДПС (ТУ 3587-001-88083123-2010) применяется при наличии особо высоких требований по механической устойчивости.
Предназначен для прокладки в грунт, включая болота и неглубокие несудоходные реки, в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, между зданиями и сооружениям, внутри зданий.
Кабель допускается подвешивать между зданиями и опорами, однако при расчетах необходимо учитывать его больший вес и диаметр относительно самонесущих кабелей.
Преимущества
- Броня - надежная защита от сильных механических повреждений.
- Отличная защита от грызунов - можно прокладывать в кабельной канализации.
- Новейшее оптическое волокно Corning Ultra с затуханием сигнала минимум на 10 % ниже, чем у стандартных волокон.
- Оптическое волокно Corning Ultra в 10 раз более устойчиво к изгибу, чем стандартное волокно.
- Оптическое волокно Corning Ultra на 100 % совместимо с другими одномодовыми волокнами.
Размеры и вес
| Диаметр кабеля, мм | 13,0 |
| Вес кабеля, кг/км | 252,0 |

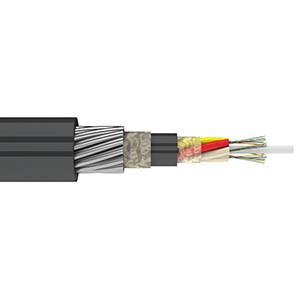

Конструкция и материалы
- Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового диэлектрического стержня, вокруг которого скручены оптические модули из ПБТ (полибутилентерефталат) со свободно уложенными волокнами.
- Свободное пространство в оптических модулях и в сердечнике кабеля заполнено гидрофобным гелем.
- На сердечник накладывается промежуточная оболочка из полиэтилена средней плотности.
- На промежуточную оболочку спирально накладывается броня из стальных проволок.
- Свободное пространство между проволоками заполнено гидрофобным гелем.
- На броню из высокопрочных стальных оцинкованных проволок накладывается оболочка из полиэтилена средней плотности.
Цветовая идентификация модулей
 |
Для идентификации модулей используется счетная пара: красный - основной, желтый - направляющий, натуральные - согласно счету от желтого. Кордели изготавливаются из полиэтилена высокой плотности черного цвета. |
Технические характеристики
| Параметры кабеля | |
|---|---|
| Количество оптических модулей в кабеле | 4 |
| Количество оптических волокон в модуле | 12 |
| Рабочая температура | -50... +70 °С |
| Температура транспортировки и хранения | -60... +70 °С |
| Допустимая раздавливающая нагрузка | от 0,4 кН/см |
|
Допустимая растягивающая нагрузка |
7 кН |
| Срок службы | 25 лет |
| Параметры оптического волокна | |
| Тип волокна | У |
| Марка волокна | Corning SMF 28 ULTRA |
| Рабочая длина волны | 1310... 1625 нм |
| Коэффициент затухания, дБ/км, не более: | |
| на длине волны 1310 нм | 0,32 |
| на длине волны 1383 нм | 0,32 |
| на длине волны 1490 нм | 0,21 |
| на длине волны 1550 нм | 0,18 |
| на длине волны 1625 нм | 0,20 |
Требования к монтажу
- Кабель предназначен для прокладки ручным и механизированным способом.
- Разделка кабеля и монтаж должны производиться способами и инструментами, исключающими его повреждение.
- Монтаж кабеля должен производиться с применением муфт, зажимов и других аксессуаров, зарегистрированных соответствующим образом в Минкомсвязи России.
- Технологический запас кабеля должен наматываться на твердую оправку с надлежащим натяжением.
| Температура монтажа кабеля | не ниже -30 °С |
| Радиус изгиба кабеля при прокладке, монтаже и эксплуатации | не менее 15 диаметров кабеля |
| Длина участка осевого закручивания кабеля на угол ±360 градусов | не менее 4 метров |
| Допустимый статический радиус изгиба для кабелей, прокладываемых в канализации | не менее 250 мм |
| Допустимый статический радиус изгиба оптического модуля | не менее 20 диаметров модуля |
Расшифровка условных обозначений
Пример маркировки (наносится на каждый метр кабеля):
Расшифровка маркировки:
| ИНКАБ | - название предприятия-изготовителя |
| ДПС | - тип кабеля |
| П | - материал наружной оболочки (полиэтилен средней плотности) |
| 16 | - количество оптических волокон |
| У | - тип оптических волокон (одномодовое волокно, с низкими потерями и улучшенной стойкостью к изгибам, соответствующее рекомендациям G.652D+G.657.A1) |
| 4 | - количество оптических модулей |
| 4 | - количество оптических волокон в оптическом модуле |
| 7 кН | - максимально допустимая растягивающая нагрузка |
| 2015 | - год изготовления |
| 0001 м | - метраж |
