Описание и характеристики

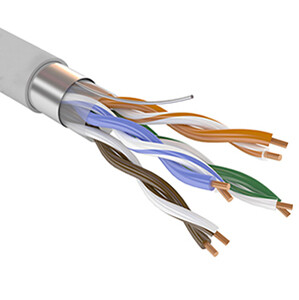

Кабель F/UTP ParLan 2 х 2 х 0,52 PVC/PE
Кабель парной скрутки для структурированных кабельных систем ParLan F/UTP cat 5e PVC/PE предназначен для передачи сигналов с частотой до 100 МГц (категория 5e) в сетях по стандарту ИСО/МЭК 11801 при рабочем напряжении до 145 В переменного тока.
Для внешней прокладки.
Устойчив к воздействию соленого тумана, солнечного излучения, росы, инея, динамической пыли, пониженного давления.
Изготовлен по ТУ 3574-010-39793330-2009.
Размеры
| Номинальный диаметр изоляции, мм | 1,1 |
| Наружный диаметр, мм | 7,8 |
| Масса, кг/км | 43,1 |
Конструкция и материалы
- Витые пары с однопроволочными медными проводниками диаметром 0,52 мм.
- Изоляция из сплошного полиэтилена, имеет цветовую кодировку.
- Экран из ламинированной алюминиевой фольги с контактным проводником (F/UTP).
- Оболочка из ПВХ пластиката, поверх которой наложен светостабилизированный полиэтилен.
Технические характеристики
- Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил рабочей пары) постоянному току при температуре 20 °С: не более 19,0 Ом/100м.
- Омическая асимметрия жил в рабочей паре на длине 100 м: не более 2 %.
- Электрическое сопротивление изоляции жил при температуре 20 °С: не менее 5000 ОМ х км.
- Электрическая емкость рабочей пары: не более 56 пФ/м.
- Волновое сопротивление в диапазоне частот 4... 100 МГц: 100+/-15 Ом.
- Волновое сопротивление в диапазоне частот 100... 250 МГц: 100+/-22 Ом.
- Скорость распространения: не менее 60 %.
- Температура окружающей среды: -60... +80 °С.
- Стоек к повышенной влажности воздуха - до 98 % при температуре до 35 °С.
- Температура для прокладки и монтажа: не ниже -10 °С.
- Минимальный допустимый радиус изгиба при прокладке и монтаже: 8 максимальных наружных размеров (диаметров) кабеля.
- Допустимое растягивающее усилие при натяжении кабеля: не более 20 Н на одну пару.
- Вид климатического исполнения (по ГОСТУ 15150-69): УХЛ, категория размещения 3.1, 4.1, 4.2.
- Срок службы: 20 лет.
