Описание и характеристики

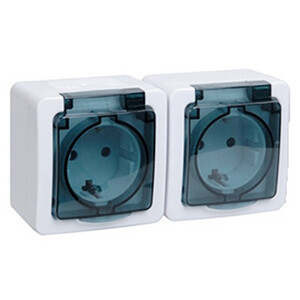

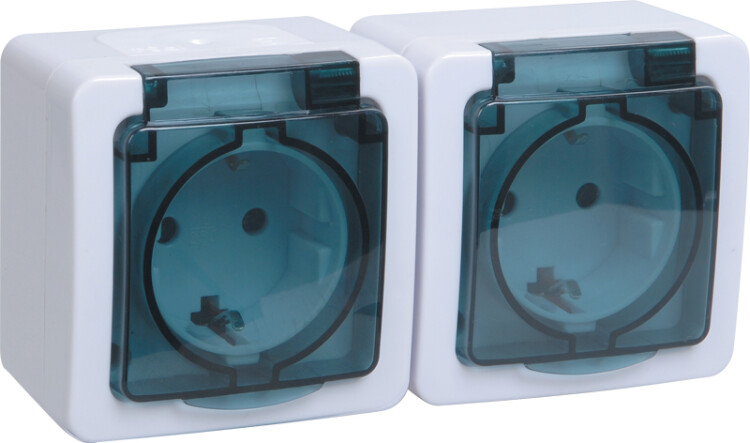

Розетка двухместная РСб22-3-ГПБд "Гермес Plus" (IP54) с заземляющими контактами, с крышками, открытой установки
Электроустановочные изделия IEK серии "Гермес Plus" используются в помещениях с повышенной влажностью или запыленностью, а также под навесом на открытом воздухе.
Вся продукция соответствует требованиям действующего российского законодательства в области безопасности продукции (ГОСТ Р 51322.1-99 - розетки).
Образцы успешно прошли испытания на соответствие требованиям международных стандартов, что подтверждено получением сертификата Таможенного союза, действующего на территории Республики Беларусь, Казахстана и РФ.

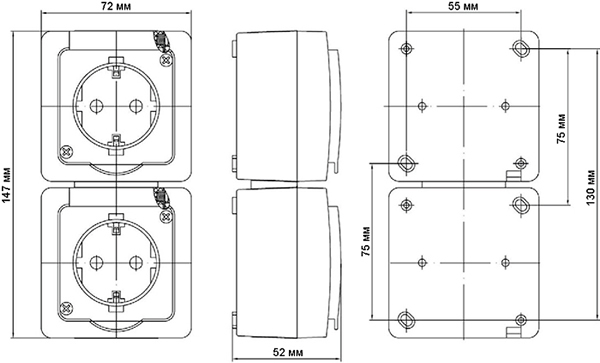

Размеры
Материалы и цвета
- Цвет корпуса: Белый.
- Цвет крышки: Дымчатый.
- Материал корпуса: негорючий ABS пластик.
- Материал основания: термостойкий поликарбонат.
- Эластичные сальники обеспечивают удобный ввод провода различного сечения.
Технические характеристики
| Тип изделия | розетка силовая с заземляющими контактами, с крышками |
| Конструктивное исполнение | механизм в корпусе (в сборе) |
| Количество гнезд, шт. | 2 |
| Номинальное напряжение, В | АС 250 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 16 |
| Наличие световой индикации | нет |
| Способ подключения | винтовая клемма |
| Максимальное поперечное сечение проводника, кв.мм | 2,5 |
| Тип монтажа | открытая установка |
| Способ крепления | на шурупах |
| Температура эксплуатации, °C | -25... +40 |
| Степень защиты от пыли и влаги | IP54 |
| Климатическое исполнение и категория размещения | УХЛ2 |
Монтаж
- Открыть защитную крышку и выкрутить винты. Снять верхнюю часть розетки.
- Закрепить основание розетки на месте установки, так чтобы открытое сливное отверстие располагалось снизу.
- Ввести подготовленные к монтажу электрические провода через резиновый защитный сальник в основании розетки и присоединить к винтовым зажимам L и N розетки.
Провод с изоляцией жёлто-зелёного цвета необходимо присоединить к винтовому зажиму РЕ.
Розетка имеет дополнительный зажим РЕ для обеспечения непрерывности заземления при проходном способе подключения.
- Установить верхнюю часть розетки, закрутить винты.
Схема подключения
