Описание и характеристики

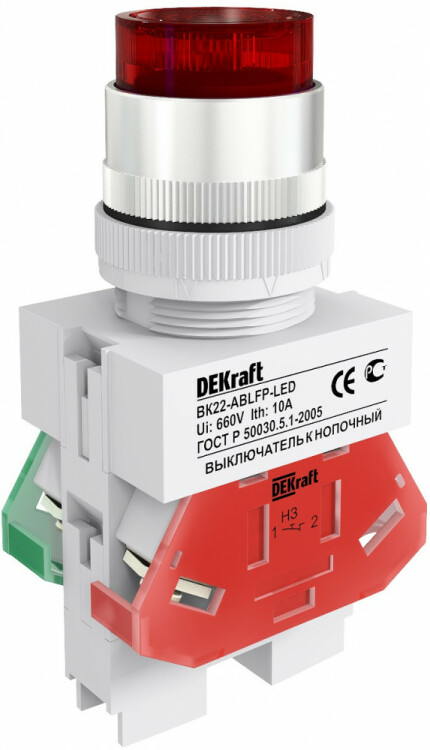

Выключатель кнопочный ВК22-ABFP-RED-LED DEKraft 25136DEK (220 В, IP54) с фиксацией, с подсветкой, красный
Выключатели кнопочные DEKraft серии ВК-22 предназначены для коммутации электрических цепей и индикации состояния электрических цепей.
Применяются в электрических цепях переменного тока частотой 50 / 60 Гц с напряжением до 660 В.
Устанавливаются в постах кнопочных, электрощитах, постах дистанционного управления, промышленном оборудованиии на объектах энергоснабжения.
Могут устанавливаться на подвижных и неподвижных частях стационарных установок.
Устройства управления и сигнализации DEKraft успешно прошли испытания в независимой лаборатории на соответствие степени пыле- и влагозащищенности IP54.
Принцип действия
- Устройства состоят из быстросъемного управляющего элемента и контактного элемента.
Контактная группа устройств комплектуется двумя контактами.
- При нажатии на толкатель кнопочного выключателя контакты толкателя замыкают или размыкают электрическую цепь.
- При нажатии на толкатель последний перемещается во фланце и нажимной шайбой перемещает траверсы с контактными мостиками, производя замыкание или размыкание контактов.
- При снятии нагрузки возврат толкателя в исходное положение происходит под действием возвратной пружины.
Преимущества
 |
Электрическая износостойкость выключателей кнопочных выше в 2 раза, механическая износостойкость выше в 5 раз, по сравнению с аналогами в том же ценовом сегменте. |  |
Конструктивные особенности устройств управления и сигнализации, а также наличие резиновых уплотнительных колец со стороны толкателя обеспечивают степень защиты IP40 со стороны контактной группы и IP54 со стороны толкателя. |
 |
Использование светодиодных матриц в качестве индикаторов снижает в 15 - 20 раз потребляемую электроэнергию, а также обеспечивает более яркий и ровный световой поток, по сравнению с неоновыми лампами. |  |
Контактная группа зеленого цвета - замыкающая (1з), красного цвета - размыкающая (1р); имеет хорошо читаемое обозначение типа контакта (НО или НЗ). |
 |
Слабая чувствительность устройств управления и сигнализации к колебаниям напряжения (±20 % от номинала) позволяет использовать их в электрических цепях с нестабильным напряжением. |  |
Антивандальное исполнение (высокая вибро- и ударостойкость) позволяет сохранить эргономичный внешний вид и функциональность устройств на протяжении всего срока службы. |

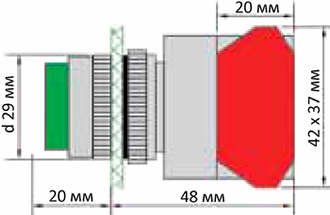

Размеры
Материалы и цвета
| Цвет кнопки | Красный |
| Цвет переднего кольца | Хром |
| Материал переднего кольца | пластик |
Технические характеристики
| Тип изделия | кнопочный выключатель / переключатель |
| Конструктивное исполнение | выступающий с фиксацией, с подсветкой, в сборе |
| Тип кнопки | высокая |
| Подсветка кнопки | светодиодная матрица |
| Номинальное рабочее напряжение, В | АС 220 - 230 |
| Количество и вид контактов | 1 нормально разомкнутый + 1 нормально замкнутый |
| Номинальный рабочий ток контактов, А | 10 |
| Номинальное напряжение изоляции, Ui,В | 660 |
| Допустимая частота коммутации в час, циклов В-О | 1200 |
| Электрическая износостойкость, 104 циклов В-О | 60 |
| Механическая износостойкость, 104 циклов В-О | 300 |
| Процент нагрузки контактов по току от рабочего значения, % | 25 |
| Диапазон рабочих температур, °C | -10... +40 |
| Степень защиты от пыли и влаги | IP54 |
| Относительная влажность воздуха, % | до 90 |
| Диаметр монтажного отверстия, мм | 22 |
| Способ подключения | винтовое соединение |
| Соответствие стандартам | ГОСТ 50030.5.1-2005 (МЭК 60947-5-1:2000) |
Маркировка
 |
Номинальное напряжение изоляции - значение напряжения при испытаниях изоляционных свойств. |  |
Условное обозначение: серия и тип. |
 |
Номинальный рабочий ток контактов - величина тока в амперах (А), при которой контакты способны бесконечно долго проводить ток, а также коммутировать и разрывать. |  |
Соответствие стандарту. |
Схема электрическая
